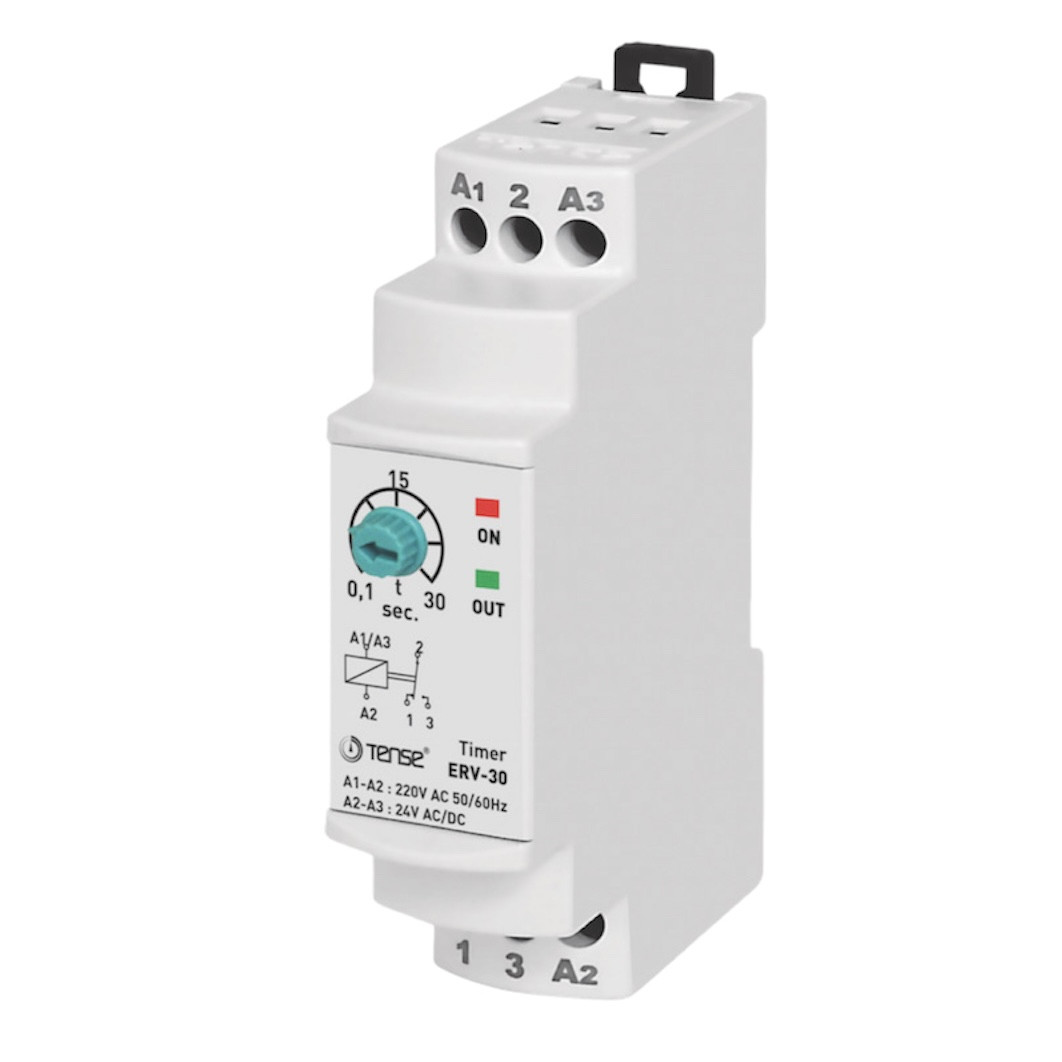

Реле затримки увімкнення до 30 сек, монтаж на DIN
608 ₴
- В наявності
- Код: ERV-30
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
Реле часу / таймер затримки увімкнення з регульованим діапазоном затримки виробництва турецької компанії TENSE
Реле часу затримки увімкнення застосовується для організації процесу керованого временни для різних промислових систем. Верстати, конвеєри, кондиціонери, морозильні камери, вентилятори - всі ці пристрої можуть вимагати невелику затримку перед повторним включенням або початком роботи.
Використання пристрою та принцип роботи:

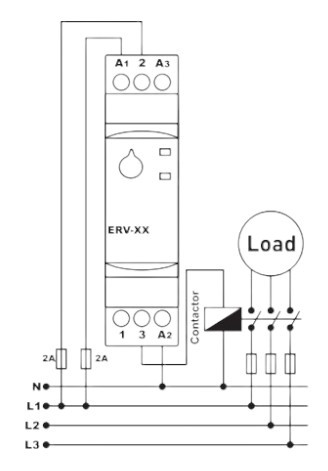

Зробіть підключення відповідно до електричної схеми.
Перед подачею живлення встановіть потрібну затримку часу.
Після подачі живлення:
- Індикатор On (PWR) світиться, коли пристрій перебуває в режимі очікування.
- Пристрій починає відлік часу.
- Під час відліку індикатор Out (вихід) блимає.
- У цей момент контакт реле перебуває у стані NC (нормально замкнутий контакт №1).
Після закінчення відліку:
- Індикатор Out починає горіти постійно.
- Реле перемикається на контакт №3 (NO, нормально розімкнений).
- Поки живлення не буде вимкнено, пристрій зберігає цей стан.
Технічні характеристики
- Робоча напруга (Un): 150–260 В AC
- Частота: 50/60 Гц
- Потужність: <4 ВА
- Робоча температура: -20 ° C ... +55 ° C
- Діапазон часу (t): до 30 сек
- Індикація: світлодіоди ON та OUT (RLY)
- Тип підключення: гвинтові клеми
- Вага: макс. 90 г
- Релейний контакт: 5А / 250 В AC (резистивне навантаження)
- Монтаж: на DIN-рейку
- Макс. висота встановлення: < 2000 м
- Перетин кабелю: до 2,5 мм²
Залежно від необхідного часу затримки та способи монтажу Ви можете вибрати відповідний таймер затримки з таблиці наведеній нижче
| діапазон затримки | монтаж | ||
| DIN рейка | врізний | врізний +цоколь | |
| 0,1 сек ...... 3 сек | ERV-03 | ||
| 0,1 сек ...... 12 сек | ERV-12 | ||
| 0,1 сек ...... 30 сек | ERV-30 | ERS-30Y | |
| 0,1 сек ...... 60 сек | ERV-60 | ||
| 0,1 хв ....... 3 хв | ERV-03D | ERP-03DY | ERS-03DY |
| 0,1 хв ..... 12 хв | ERV-12D | ||
| 0,1 хв ..... 30 хв | ERV-30D | ||
| 0,1 хв ..... 60 хв | ERV-60D | ||
| 0,1 сек .... 100 годин | ERV-08M | ||
Важливо зазначити, що всі реле затримки включення з артикулом ERV можуть живитися напругою 220 вольт змінного струму і 24 вольт постійного/змінного струму, в додаток до цього реле ERV-08M може бути підключено напругою від 12 вольт до 220 вольт як змінного, так і постійного струму.
Якщо Вам необхідно реле затримки вимкнення, або реле часу багатофункціональне, то його можна знайти по ссылке
| Основні | |
|---|---|
| Виробник | Tense |
| Країна виробник | Туреччина |
| Точність шкали | 1 % |
| Точність ходу в добу | 1 сек |
| Тип монтажу | На DIN рейку |
| Час повторної готовності, не більше | 1 сек |
| Матеріал корпусу | Пластик |
| Маса | 90 г |
| Ступінь захисту IP | 20 |
| Мінімальна температура зберігання | -10 град. |
| Максимальна температура зберігання | 50 град. |
| Термін служби | 10 років |
| Технічні характеристики | |
| Кількість алгоритмів роботи | 1 |
| Кількість каналів | 1 |
| Кількість замикаючих контактів | 1 шт. |
| Кількість розмикальних контактів | 1 шт. |
| Кількість перемикаючих контактів | 1 шт. |
| Максимальний струм комутації | 5 А |
| Частота струму | 50 Гц |
| Номінальна робоча напруга змінного струму | 220 В |
| Споживана потужність | 4 Вт |
| Мінімальна робоча температура | -10 град. |
| Максимальна робоча температура | 50 град. |
| Користувальницькі характеристики | |
| Регулювання | 0,1-3сек |
| Діапазон затримки, тип монтажу | до 30 сек монтаж на DIN |
