Реле затримки увімкнення, діапазон 0,1 сек. - 100 годин, монтаж на DIN-рейку

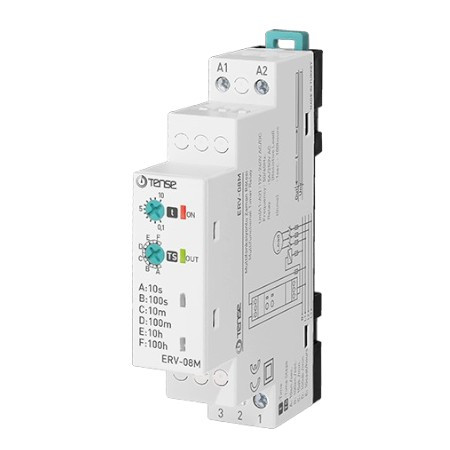

Багатофункціональне реле часу / таймер для затримки включення з регульованим діапазоном затримки, ERV-08M, виробництво TENSE (Туреччина)

Реле часу ERV-08M призначені для використання в місцях, де потрібне управління часом, таких як: промисловість, житлові об'єкти, заводи і т.д.

Використання та принцип роботи пристрою:

1. Зробіть підключення згідно з електричною схемою, наведеною в інструкції.

2. Перемикач Time Steps (TS): Визначає часовий діапазон та відображає його максимальне значення.

A - 10 секунд
B - 100 секунд
C - 10 хвилин
D - 100 хвилин
E - 10 годин
F - 100 годин


3. Перемикач "t":  Діляє обраний діапазон на 10 частин і множить на вказане значення для отримання потрібного часу.

Приклад налаштування: 75 хвилин

• Поверніть перемикач "TS" в положення 100m (100 хвилин).
• Поверніть регулятор "t" між 7 та 8.
• Таким чином, час буде встановлений на 75 хвилин.

Примітка для точного налаштування великих інтервалів часу

1. Спочатку оберіть низький діапазон часу (наприклад, 10s).
2. За допомогою секундоміра налаштуйте регулятор “t”.
3. Потім перейдіть на потрібний діапазон (наприклад, 100m) — це забезпечить більшу точність.

Робота пристрою

• Після подачі харчування починається відлік часу.
• Під час відліку:

- блимає індикатор (LED),

- реле замикає контакт 1 (NC, нормально замкнутий контакт).

• Після завершення відліку:

- світлодіод горить постійно,

- замикається контакт 3 (NO, нормально розімкнений контакт).

• Цей стан зберігається до вимкнення живлення.

Технічні характеристики:

• Робоча напруга (Un): 150–260 В AC або 12–240 В AC/DC
• Частота: 50/60 Гц
• Потужність: менше 4 ВА
• Робоча температура: від -20 ° C до +55 ° C
• Діапазони часу (t): 10 секунд, 100 секунд, 10 хвилин, 100 хвилин, 10 годин, 100 годин
• Індикація: світлодіоди «ON» та «Out (RLY)»
• Підключення: гвинтові клеми (термінальний тип підключення)
• Вага: не більше 120 грамів
• Комутаційна здатність контакту: 5 А при 250 В змінного струму (резистивне навантаження)
• Установка: на DIN-рейку
• Максимальна висота експлуатації: до 2000 метрів
• Перетин кабелю: до 1,5 мм²
