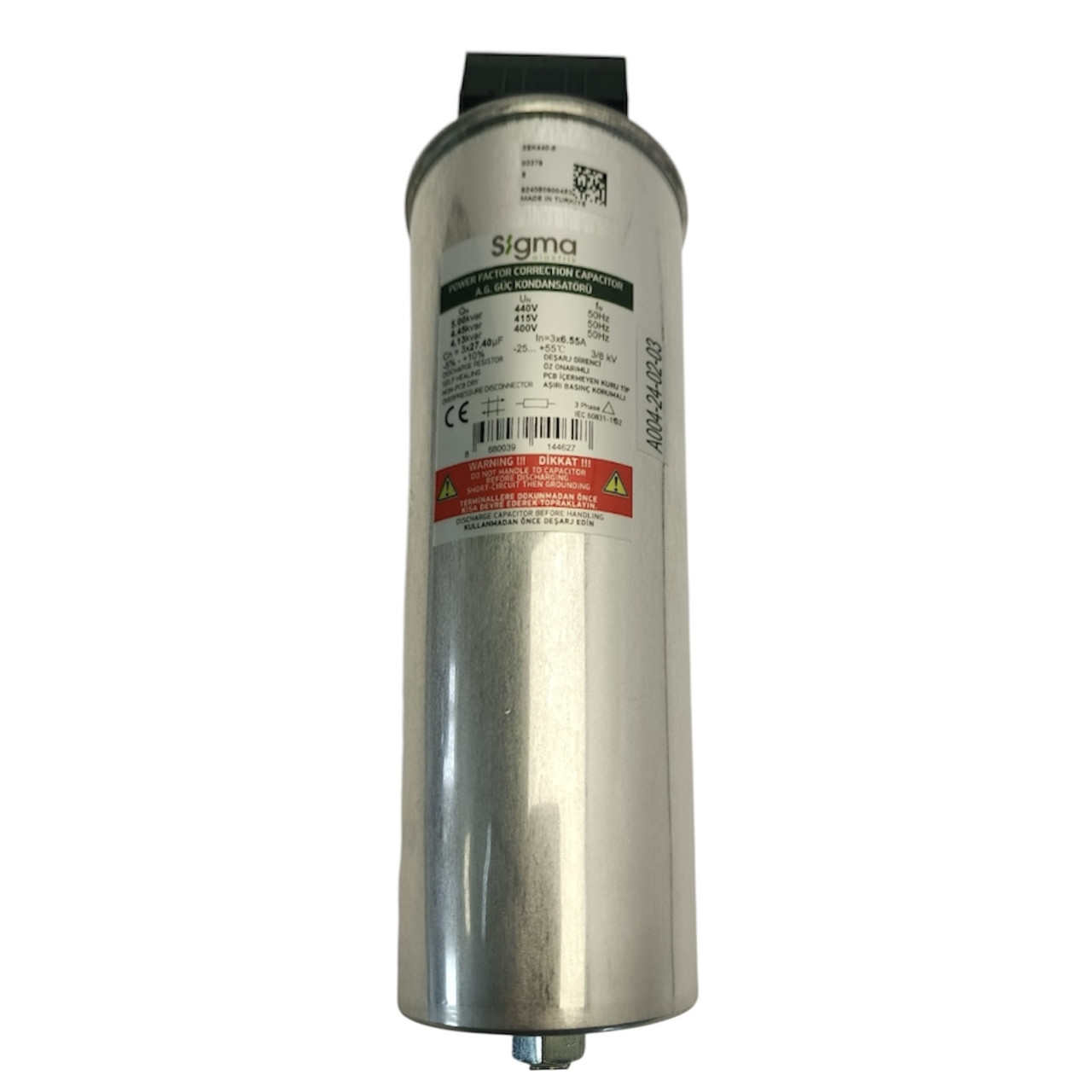

Конденсаторна батарея 3 фази 440В, 5 кВАр

Конденсатор циліндричний для систем компенсації реактивної потужності трифазний на 440В (конденсаторна батарея) сухого типу,  виробництва Sigma Elektrik

Конденсатори низької напруги Sigma забезпечують надійні та довговічні рішення для компенсаційних систем и  застосовуються  спільно з реле компенсацією та контакторами для реактивної потужності.

Індуктивні навантаження, під'єднані до мережі (двигун, трансформатор, люмінесцентна лампа), споживають реактивний струм із мережі, до якої вони під'єднані, для створення магнітних полів. Реактивний струм для створення магнітного поля в двигуні призводить до непотрібних втрат у лініях передавання енергії та модулях перемикання.

Основні переваги

• Конденсатори Sigma обладнані внутрішнім розрядним опором, що дає змогу швидко розряджати конденсатор після вимкнення.
• Конденсатори Sigma мають захист від надлишкового тиску: у разі підвищення тиску всередині корпусу розмикається внутрішній з'єднувальний дріт, подавання енергії припиняється, забезпечуючи безпечну експлуатацію пристрою.
• Вони виготовляються з використанням діелектрика з поліпропіленової плівки, що забезпечує низькі втрати та тривалий термін експлуатації.
• Споживання потужності в конденсаторів Sigma набагато нижче, ніж значення, встановлені стандартами TS EN.
• Конденсатори Sigma зберігають безпечну та стабільну роботу навіть за температури довкілля до +65 °C.

Технічні характеристики:

• Перенапруга:
  • Ue +10% (щоденно 8 годин)
  • Ue +15% (Щоденно 30 хвилин)
  • Ue +20% (Щоденно 5 хвилин)
  • Ue +30% (Щоденно 1 хвилина)
• Перевантаження за струмом: 1,5 × In
• Втрати потужності: менш ніж 0,5 Вт/кВАр
• Робоча частота: 50 Гц
• Допуск ємності: від -5% до +10%
• Випробувальна напруга, клема/клемма: 2,15 Ue змінного струму, 2 секунди
• Випробувальна напруга, клема/корпус ізоляції: 3600 В змінного струму, 2 секунди
• Термін служби: 100 000 годин
• Діапазон робочих температур: від -25 °C до +65 °C
• Охолодження: природне повітряне охолодження
• Вологість: максимум 95%
• Висота встановлення: до 2000 м над рівнем моря
• Положення під час встановлення: вертикальне або горизонтальне
• Захисні характеристики: сухий тип, захист від надлишкового тиску, самовідновлюваний
• Корпус: литий алюмінієвий
• Розрядний опір: спеціально розроблений внутрішній опір, час розряджання ≤ 50 В за 60 секунд
• Діелектрик: поліпропіленова плівка
• Матеріал заливання: смола без вмісту ПХД

Конденсатори  розроблені для вертикального або горизонтального використання. За допомогою стопорних гвинтів M8/M12, розташованих у їх основах, вони встановлюються на панелі,  клеми прикручуються.

Дуже важливо, щоб місце встановлення силових конденсаторів було добре вентильованим і прохолодним, а також розташовувався далеко від об'єктів, що розсіюють тепло. Якщо місце, де силові конденсатори недостатньо прохолодно, необхідний примусовий вентилятор.

Таблиця з розмірами конденсаторних батарей
