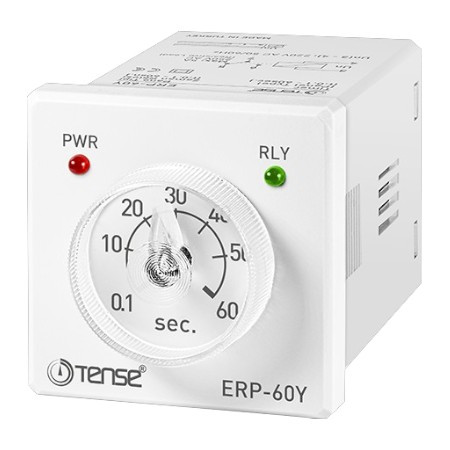

Реле затримки увімкнення до 60 сек, монтаж врізний

Реле часу / таймер для затримки увімкнення з регульованим діапазоном затримки виробництва турецької компанії TENSE

Реле часу затримки включення застосовується для організації процесу керованого за часом для різних промислових систем. Верстати, конвеєри, кондиціонери, морозильні камери, вентилятори - всі ці пристрої можуть вимагати невеликої затримки перед повторним включенням або початком роботи.

Принцип роботи та експлуатація

Підключення пристрою здійснюється  за схемою

Налаштування часу затримки

• За допомогою регулятора “t” задається час затримки.

Після подачі живлення:

• Світиться індикатор PWR LED (наявність напруги),
• Починається відлік заданого часу (режим очікування).
• У цей момент реле може NC — замкнутий контакт №5.
• Індикатор OUT LED блимає.

Після закінчення затримки часу:

• Індикатор OUT LED починає горіти постійно,
• Реле перемикається в стан NO і замикається контакт №6.
• Пристрій залишається в положенні до вимкнення живлення.

Технічні характеристики

• Робоча напруга (Un): 170–260 В AC
• Частота живлення: 50/60 Гц
• Діапазон встановлення часу (t): від 0,1 до 60 секунд
• Потужність: < 4 ВА
• Робоча температура: -20 ° C ... +55 ° C
• Контактна група: 5A / 250V AC (резистивне навантаження)
• Тип підключення:   затискний термінал (Plug-in)
• Монтаж: на передню панель (врізний)
• Маса: макс. 80 г
• Робоча висота: до 2000 м
• Перетин кабелю, що підключається: до 1,5 мм²

Габаритні розміри:

Залежно від необхідного часу затримки та способи монтажу Ви можете вибрати відповідний таймер затримки з таблиці наведеній нижче

Важливо зазначити, що всі реле затримки включення з артикулом ERV можуть живитися напругою 220 вольт змінного струму і 24 вольт постійного/змінного струму, в додаток до цього реле ERV-08M може бути підключено напругою від 12 вольт до 220 вольт як змінного, так і постійного струму.

Якщо Вам необхідно реле затримки вимкнення, або реле часу багатофункціональне, то його можна   знайти по ссылке
