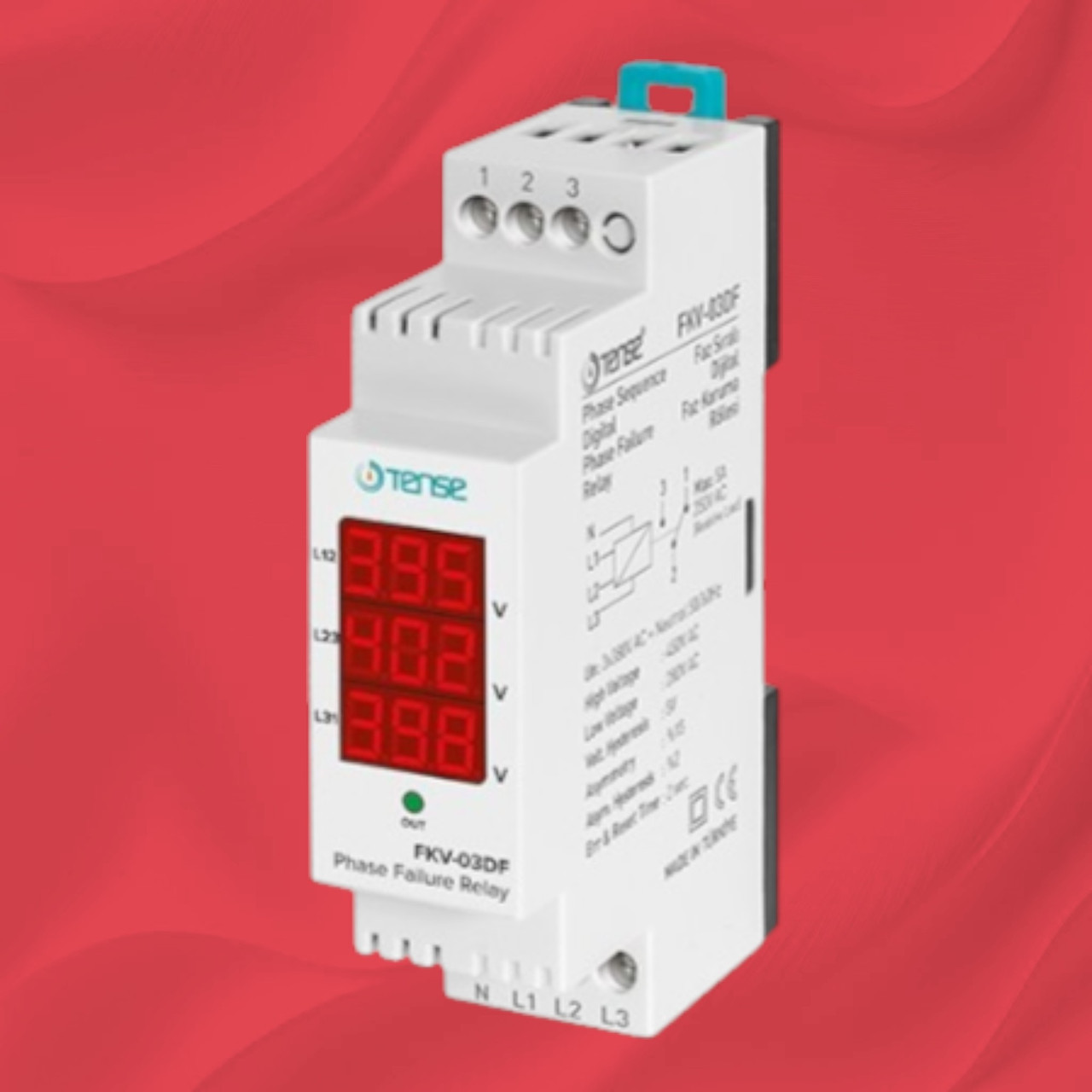

Реле захисту фаз з контролем послідовності фаз, асиметрія 15%, TENSE

Реле захисту фаз з контролем послідовності фаз та асиметрії застосовується для захисту трифазного обладнання, насамперед електродвигунів, від небезпечних режимів роботи, пов'язаних з порушенням якості електроживлення.

Навіщо потрібне таке реле:

1. Контроль правильної послідовності фаз (чергування фаз):

При неправильному підключенні фаз (наприклад, ACB замість ABC) електродвигун почне обертатись у зворотний бік.
Це критично для насосів, вентиляторів, конвеєрів, кранів, ліфтів може призвести до поломки обладнання або аварійної ситуації.
Реле не дозволить увімкнутися, якщо послідовність фаз порушена.

2. Контроль наявності всіх фаз (обрив фази):

При втраті однієї фази (наприклад, відгорання дроту, обрив контакту, запобіжник, що згорів) двигун починає працювати в двофазному режимі.
Це викликає перегрів, шум, вібрації, а потім вихід з ладу обмотки.
Реле миттєво відключає навантаження під час пропадання будь-якої фази.

3.  Контроль асиметрії напруг (перекосу фаз):

В ідеалі напруги на всіх трьох фазах мають бути рівними. Але насправді бувають перекоси.
При асиметрії > 10-15% в обмотках виникає небаланс струмів, двигун починає грітися, знижується ККД і термін служби.
Реле з порогом 15% відреагує і відключить навантаження при перевищенні допустимого перекосу.

Область застосування

Промисловість:

• Верстати, компресори, конвеєри, виробничі лінії
• Підйомно-транспортне обладнання (талі, крани, ліфти)
• Насосні станції, насосні агрегати

Системи вентиляції та охолодження:

• Чилери, кондиціонери, холодильні машини, вентиляційні установки
• Особливо важливо за наявності компресорів, які дуже чутливі до асиметрії.

Інженерні системи будівель:

• Насоси в системах опалення, водопостачання
• Припливні та витяжні установки

Автоматизація та електропривод:

• Системи з ПЧ (перетворювачами частоти) - для контролю на стороні мережі до ПЧ
• Захист електроустаткування в щитах автоматики

Чому саме 15% асиметрія – оптимальний вибір:

Це баланс між надійним захистом та стійкістю до перешкод.
При 10-15% починається значний тепловий вплив на обмотки.
При нижчому порозі (наприклад, 5%) — можливе помилкове спрацьовування в нестабільних мережах.
більш високий поріг (30-40%) використовується для специфічного обладнання або в нестабільних мережах, де чутливе реле часто відключатиме навантаження, заважаючи роботі.

Технічні характеристики

• Робоча напруга (Un) 3×380 В AC + нейтраль
• Частота 50/60 Гц
• Потужність < 6 ВА
• Робоча температура –20°C до +55°C
• Поріг високої напруги 400-480 В AC
• Поріг низької напруги 260–360 В AC
• Асиметрія (налаштування) від 5% до 50%
• Контакт реле 5 A / 250 В AC (резистивне навантаження)
• Дисплей 3×3 сегментний дисплей, 1 світлодіод
• Монтаж на DIN-рейку
• Вага < 150 г
• Макс. висота встановлення < 2000 м
• Перетин кабелю до 2,5 мм²

Більш детальну інформацію про продукт див. за посиланням
