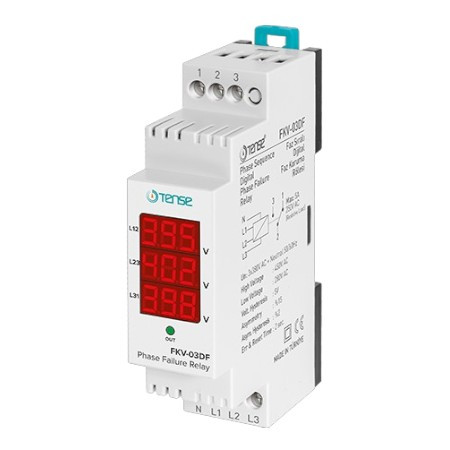

Реле захисту фаз з контролем послідовності фаз, асиметрія 15%, TENSE

Реле захисту фаз призначені для захисту трифазних навантажень від пошкоджень, спричинених мережевою напругою.

• Перенапруга: 450 В змінного струму
• Знижена напруга: 280 В змінного струму
• Асиметрія: %15
• Час очікування помилки: 2 сек.
• Час скидання: 2 сек.
• Управління чергуванням фаз

Загальні принципи роботи:

У нормальному стані:
Коли всі фази знаходяться в межах допустимих значень та їх порядок правильний, реле вмикається, і світиться світлодіод OUT.

Помилка високої напруги (H):
Якщо напруга на одній або декількох фазах перевищує встановлене значення, пристрій чекає на заданий час очікування помилки (Err In), потім відображає «H» на екрані, реле відключається, і світлодіод OUT гасне.
Коли всі напруги знижуються на 5 В нижче встановленої межі, пристрій чекає на час відновлення (Err OUT), після чого реле вмикається і OUT загоряється.

Поріг високої напруги - 450 В, час очікування та відновлення фіксовано: 2 сек.

Помилка низької напруги (L):
Якщо одна або кілька фаз опускаються нижче встановленого значення, пристрій чекає Err In, потім відображає L, реле відключається, OUT гасне.
Коли напруга піднімається на 5 В вище порога, пристрій чекає Err OUT, потім реле вмикається.

Поріг низької напруги - 280 В, час очікування та відновлення фіксовано: 2 сек.

Помилка асиметрії фаз (Asy):
Якщо різниця напруги між фазами перевищує встановлене значення, пристрій чекає Err In, потім відображає «ASy», реле відключається.
Коли асиметрія знижується на 2% від встановленого порога, пристрій чекає на Err OUT, потім включає реле.

Поріг асиметрії – 15%, час – по 2 сек.

Помилка послідовності фаз (pHs):
Якщо порядок підключення фаз порушений, пристрій чекає на Err In, потім відображає «phs», реле відключається. При відновленні правильної послідовності пристрій чекає на Err OUT, після чого реле вмикається.

Обидва часи фіксовані - 2 сек.

Схема підключення:

• Підключення: L1, L2, L3 - вхідні фази; N - нейтраль
• Контакти реле: COM, NO (нормально відкритий), NC (нормально закритий)

Технічні характеристики

• Робоча напруга (Un) 3×380 В AC + нейтраль
• Частота 50/60 Гц
• Потужність < 6 ВА
• Робоча температура –20°C до +55°C
• Поріг високої напруги 400-480 В AC
• Поріг низької напруги 260–360 В AC
• Асиметрія (налаштування) від 5% до 50%
• Контакт реле 5 A / 250 В AC (резистивне навантаження)
• Дисплей 3×3 сегментний дисплей, 1 світлодіод
• Монтаж на DIN-рейку
• Вага < 150 г
• Макс. висота встановлення < 2000 м
• Перетин кабелю до 2,5 мм²

Габаритні розміри:
