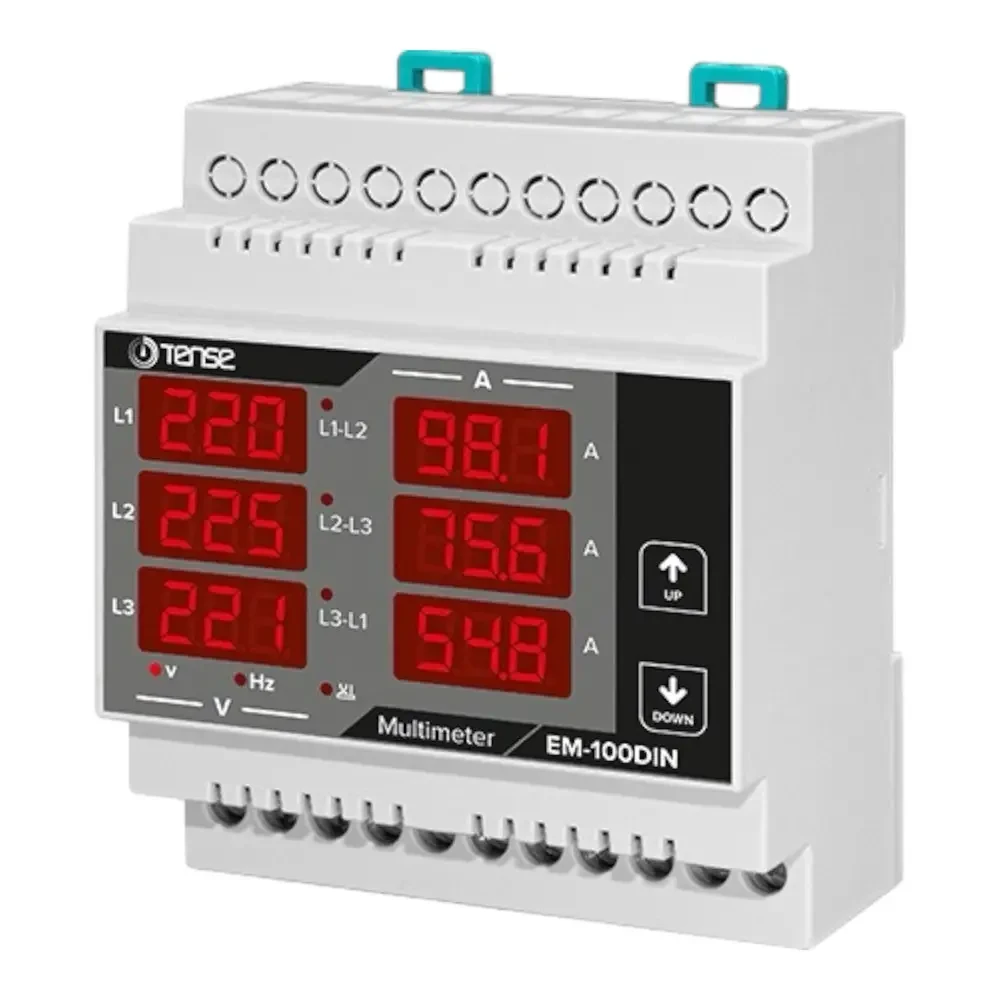

Мультиметр модульний електронний: Вольтметр + Амперметр + Частотомір цифровий на DIN-рейку

3-фазний цифровий мультиметр (Електронний модульний мультиметр-аналізатор мережі) для монтажу на DIN рейку або монтажну панель плату, виробництва фірми TENSE застосовуються для контролю параметрів мережі: струм, напруга нуль-фаза (фазне), напруга фаза-фазу (лінійна), частота мережі в 3 фазних мережах і встановлюються в щитове обладнання. EM-06DIN TENSE ТЕНСЕ

Унікальний мультиметр марки TENSE — це цифровий мультиметр, призначений для вимірювання напруги між фазами та фазою і нолем від 0 до 500 В. Вимірювання сили струму від 70 мА до 5 А.

Модель мультиметра ЕМ-06 обладнана 6 дисплеями. Електронний мультиметр, крім показу напруги та сили струму в мережі, також вимірює і відтворює частоту та напругу фаза-фазу (хоча б зазначити, що це дуже зручно оскільки не вимагає додаткової перекомутації дротів). На цьому функції мультиметра ЕМ-06DIN не закінчуються, крім усього перерахованого вище, ця модель також визначає і показує правильність послідовності фаз. Встановлюється ця модель у щитове обладнання DIN рейку або безпосередньо монтажну панель (є спеціальні "вуха" для гвинтового кріплення).

Здійснення контролю параметрів мережі є першочерговим завданням для багатофункціонального мультиметра:

• струм;
• напруга фаза-фазу;
• напруги фаза-нуль;
• частота мережі (у 3 фазних мережах)

Крім цифрової та електронної продукції, у нашому магазині Ви зможете знайти стрілкові та аналогові вимірювальні прилади (амперметри, вольтметри та ін.).

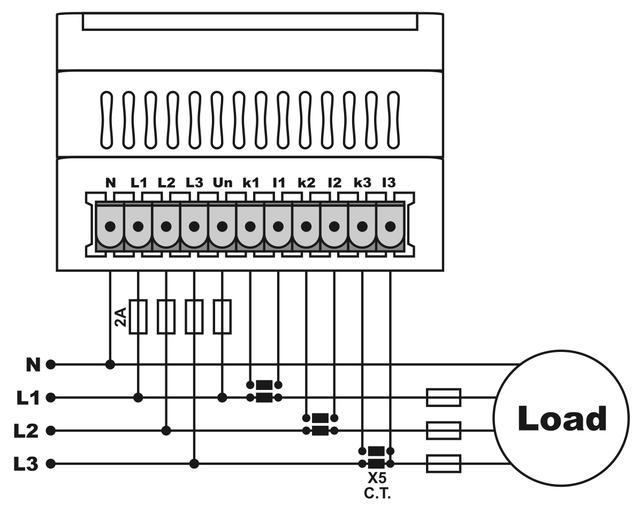

Схема під'єднання мультиметра:

Настроювання параметрів:

1. Під'єднайте мультиметр до мережі, відповідно до схеми, наведеного вище.
2. Під'єднайте трансформатори струму до всіх електричних пристроїв у щиті
3. Пам'ятайте, що на входи k1-i1, k2-i2 и k3-i3 це мультиметра не можна подавати понад 5 амперів
4. Після того, як Ви Молочні на клеми N-Un живлення, і прилад додався, будь ласка, натисніть клавішу "track". На другій групі дисплеїв з'явиться індикація, подібна до цієї "ct. 100 /5".
5. За допомогою клавіш "up" і  "down" встановіть струм, на який розраховані Ваші трансформатори струму. Наприклад, якщо Ваші трансформатори струму 250/5, то за допомогою клавіш "up" і  "down", Вам треба встановити на дисплеї таку індикацію "ct. 250 /5". Після чого, для фіксації Вашого вибору, треба натиснути клавішу "cket". Пам'ятайте, що всі під'єднані до мультиметра трасформатори струму мають бути однаковими.
6. Якщо встановлений Вами максимальний струм перевищує 1000 амперів, то мають підсвічуватися індикатори кілоампер. Переконайтеся, будь ласка, що це так.
7. На першій групі дисплеїв може виводитися лінійна, міжфазна напруга та частота. Для вибору значень для зображення, натискайте клавіші "up" або  "down" кілька разів.
8. Підсвічування індикатора послідовності фаз говорить про те, що послідовність чергування фаз порушена. Якщо цей індикатор підсічений під час першого під'єднання, будь ласка, поміняйте дроти під'єднані до L1/L2/L3 клемам місцями та переконайтеся, що індикатор погас.

Не забудьте, будь ласка, замовити автоматичний вимикач для захисту ланцюгів живлення й керівного/сигнального контакту.
