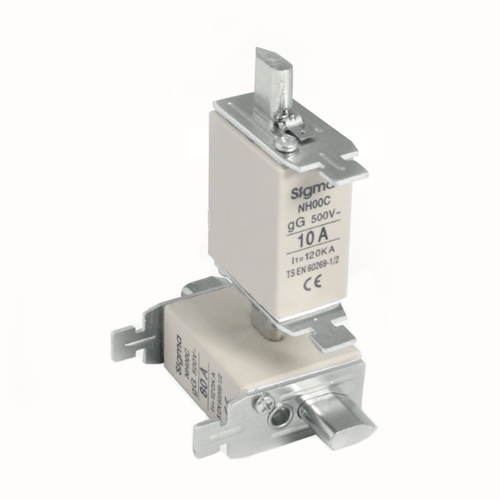

Запобіжник ножовий керамічний загального призначення типоразмер NH 0, 160 А

Запобіжники ножові від 63 до 200 ампер розміри 00, 0, 1, 2 виробництва SIGMA Elektrik

Ножеві запобіжники Sigma Elektrik серії NH призначені для захисту електричних ланцюгів та кабельних ліній від струмів короткого замикання та, залежно від виконання, від тривалих перевантажень. Застосовуються у складі низьковольтних розподільчих пристроїв, а також у шафах управління, трансформаторних підстанціях, силових та розподільчих щитах.

Конструкція:
Корпус запобіжника виконаний із термостійкої кераміки з високою механічною міцністю та стійкістю до температурних навантажень.
Усередині корпусу розташований плавкий елемент із мідної смуги, з'єднаний з контактними ножами, розташованими з двох боків корпусу.
При перевищенні допустимого струму плавкий елемент перегорає, розриваючи електричний ланцюг і пригнічуючи електричну дугу всередині корпусу.

Технічні характеристики

• Номінальний струм (In)         63 A, 80 A, 160 A, 200 A
• Типорозмір (NH)                     00, 0, 1, 2
• Номінальна напруга (Ue) до 660 В змінного струму (AC)
• Номінальна частота               50 Гц
• Матеріал корпусу                   Термостійка кераміка
• Плавкий елемент                   Мідна смужка з олов'яним покриттям
• Індикатор спрацьовування    Так (механічний візуальний індикатор)
• Температура експлуатації      від –40 °C до +50 °C
• Монтаж                                    У тримачі відповідного типорозміру
• Ступінь захисту                      IP20 (без утримувача)
• Стандарти                               IEC 60269

Застосування:

• Трансформаторні підстанції
• Головні розподільні щити
• Щити автоматики та управління
• Електроустановки житлових, адміністративних та промислових об'єктів
• Захист електродвигунів, розподільних та відхідних ліній

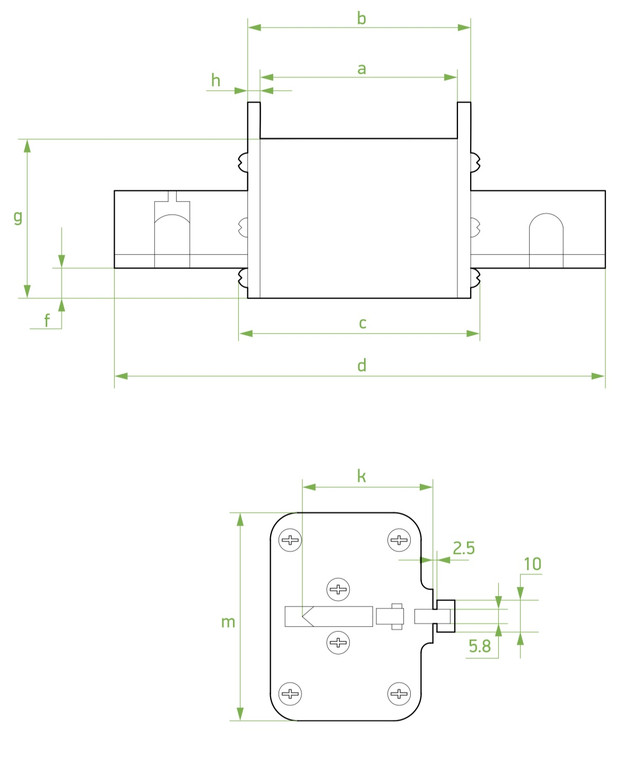

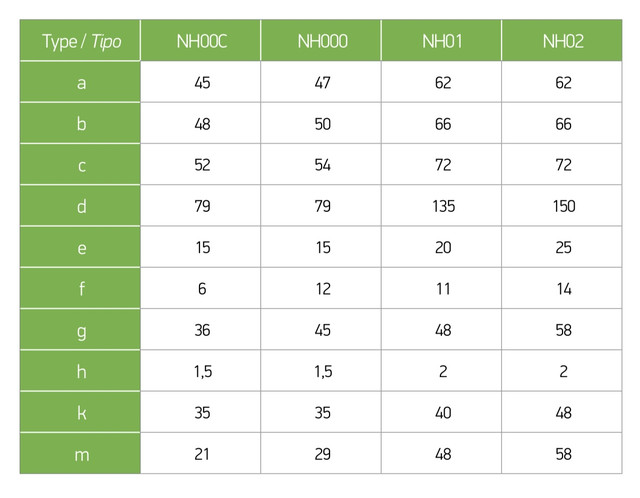

Габаритні розміри:
