Вольтметр трифазний електронний щитової цифровий з трьома дисплеями 96x96 врізний

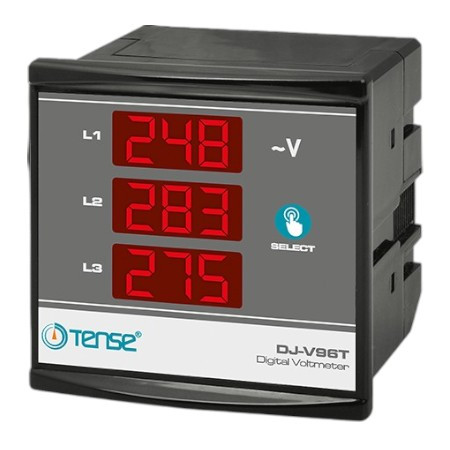

Трифазний цифровий щитової вольтметр (електронний вольтметр на 3 фази) врізного типу для змінного струму TENSE, DJ-V96T

Прилад для вимірювання напруги фаза-фаза / нуль-фаза одночасно по трьом фазам з висновком поточних значень напруги на три дисплея. Режим відображення вибирається за допомогою кнопки на лицьовій панелі вольтметра.

Пристрій призначений для контролю напруги між фазою та нейтраллю, а також між фазами. Воно також відображає послідовність фаз.

Підключіть пристрій відповідно до схеми:

При подачі живлення на екран виводяться значення напруги на входах L1, L2 і L3.

Якщо на екрані відображаються значення напруги фаз L1, L2 і L3, при натисканні кнопки SELECT пристрій покаже значення фазної напруги L12, L23 і L31. При повторному натисканні SELECT пристрій відобразить послідовність фаз.

Якщо послідовність фаз правильна, на дисплеї зверху вниз буде відображатися L1, L2, L3.
Якщо послідовність фаз неправильна, на дисплеї зверху вниз буде відображатися L1, L3, L2.

Технічні характеристики

• Робоча напруга (Un): 140В - 300В AC
• Частота роботи: 50/60 Гц
• Споживана потужність: <4ВА
• Робоча температура: -20°C.....+55°C
• Точність вимірювання: ±1%
• Діапазон вимірювання (L-N): 5В - 300В AC (напруга в L1 має бути не менше 140В)
• Діапазон вимірювання (L-L): 5В - 500В AC
• Розміри монтажного отвору: 91x91 мм
• Тип з’єднання: Вставний клемний роз’єм
• Дисплей: 3x3 цифри, 14 мм
• Вага: Максимум 300 г
• Робоча висота: <2000 метрів
• Діаметр кабелю: 1,5 мм²
• Монтаж: Встановлення на передню панель

Габаритні розміри:
