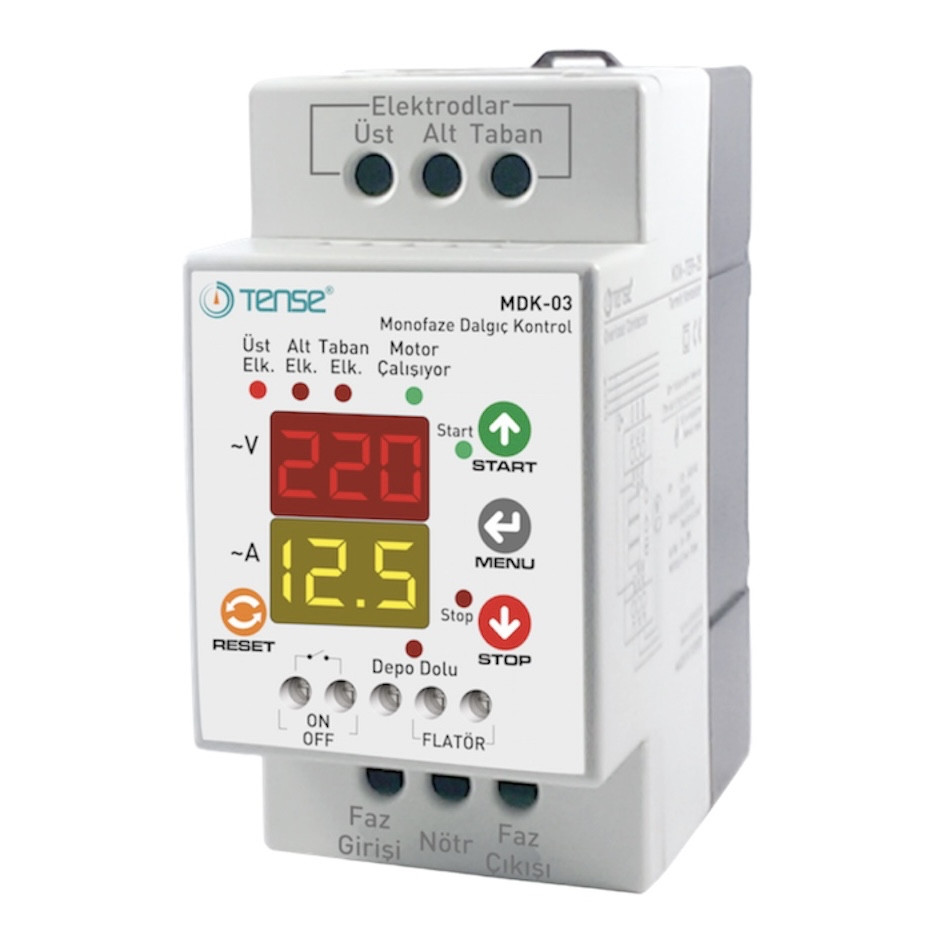

Контролер 1 фазного заглибного свердловинного насоса до 4кВт рівні води захист сухого ходу, фото 2

Контролер 1 фазного заглибного свердловинного насоса до 4кВт рівні води захист сухого ходу

1 780 ₴

  • В наявності
  • Код: MDK-03
Контролер 1 фазного заглибного свердловинного насоса до 4кВт рівні води захист сухого ходу
Контролер 1 фазного заглибного свердловинного насоса до 4кВт рівні води захист сухого ходуВ наявності
1 780 ₴
+380672182423
  • +380 (44) 500-28-16
  • +380 (44) 500-28-17
  • +380 (67) 218-22-70
  • +380 (67) 218-24-23
+380672182423
  • +380 (44) 500-28-16
  • +380 (44) 500-28-17
  • +380 (67) 218-22-70
  • +380 (67) 218-24-23
повернення товару протягом 14 днів за рахунок покупця

Контролер керування насосами для занурювальних свердловинних насосів.

Максимальна потужність насоса безпосередньо підключається до контролера повинна бути не більше 4 кВт.

Вбудована можливість роботи з накопичувальним баком з відслідковуванням рівня води в ньому з допомогою поплавкового датчика (купується окремо).

Контроль максимального і мінімального значень струму і напруги, входи для трьох датчиків рівня (купуються окремо), захист від "сухого ходу" 2 LCD дисплея по 3 знака символів. TENSE, MDK-03.



Новий контролер MDK-03, виробництва компанії ТЕНСЕ призначений для захисту однофазних заглибних (скваженных) насосів від всіляких неприємностей, які можуть статися під час їх експлуатації - стрибків напруги і струму, відсутності води в свердловині або колодязі, перевантажень насоса. Вбудовані можливості також дозволяють контролювати заповнюваність накопичувального бака, встановлювати тимчасові затримки для відпрацювання аварійних ситуацій, контролювати пускові струми, а також віддалено вмикати або вимикати систему.



Принцип роботи контролера.

Перед підключенням приладу, будь ласка, прочитайте розділ «Важливо!». Під'єднайте датчики і фазний провід насоса до приладу, відповідно до схеми підключення наведеною в паспорті, після цього підключіть харчування. Перевірте відповідність параметрів встановлених в приладі на заводі-виробнику параметрами роботи Вашого насоса. Якщо є необхідність, то можна змінити наступні параметри:

(Р1) — максимально допустиме значення напруги (230....270В, заводська установка 245В)

(Р2) — максимально допустиме значення струму (1....20А, заводська установка 5А)

(Р3) — мінімально допустиме значення напруги (150....210В, заводська установка 160В)

(Р4) - мінімально допустиме значення струму (1....20А, заводська установка 0А)

(Р5) — затримка реакції спрацювання при помилці (0....850 с, заводська установка 2 сек)

(Р6) — час автосброса після помилки по струму (OFF....850 с, заводська установка OFF)

(Р7) — коефіцієнт (множник) пускового струму для інтервалу (1....10, заводська установка 3)

(Р8) — час пускового інтервалу (0....850 с, заводська установка 10 сек)

(Р9) — кількість автосбросов помилки по струму, після якого прилад переходить в режим аварії і вимагає втручання оператора (OFF....200, заводська установка OFF)

(Р10) — час затримки спрацювання верхнього датчика (більша час — насос менше разів включиться — продовження «життя» насоса) (0....850 хв, заводська установка 0с хв)

(Р11) - показує занурені чи електроди у воду: якщо значення менше 230, тобто вода (червоний дисплей - верхній електрод, жовтий нижній)

(Р12) - програмування запам'ятовування останнього стану контролера перед відключенням живлення. (0....1, заводська установка 1)



Після першого підключення до живлення, прилад очікує 4 секунди, потім аналізує параметри мережі та їх відповідність заданим параметрам, аналізує, чи є вода в свердловині, чи є місце в накопичувальному баці і якщо контролер знаходиться у режимі «СТАРТ» (світиться зелений індикатор "START"), то він замикає керуючі контакти і підсвічує верхній зелений індикатор «насос». На дисплеї буде відображатися поточні значення напруги і струму.

Режим «СТАРТ» для переведення приладу в цей режим, натисніть кнопку START

Режим «СТОП» для переведення приладу в цей режим, натисніть кнопку STOP – в цьому режимі прилад не здійснює жодного контролю і не запускає насос.

Рівень води в свердловині знижується - поки рівень води не нижче верхнього датчика (всі датчики купується окремо), контролер підсвічує індикатор «свердловина заповнена» ("Ust Elk") і насос буде включений. Якщо рівень води стане нижче верхнього датчика, але буде вище середнього датчика, то контролер підсвічує індикатор «середній рівень води» ("Alt Elk"). При цьому насос продовжує працювати. Якщо рівень води опускається нижче середнього датчика, то світиться індикатор «свердловина без води» ("Taban Elk") і насос відключається.

Рівень води в свердловині підвищується, якщо рівень води в свердловині нижче середнього датчика, то світиться індикатор «свердловина без води» ("Taban Elk") і насос не включається. Якщо рівень води в свердловині підвищується і стає вище середнього датчика, то світиться індикатор «середній рівень води» ("Alt Elk") і насос не включається. Коли рівень води досягає верхній датчик запускається відлік часу затримки реакції верхнього датчика, індикатор «свердловина заповнена» ("Ust Elk") починає блимати. Після закінчення часу затримки, індикатор світиться постійно і насос запускається.

Накопичувальний бак — підключіть поплавковий датчик рівня (купується окремо) поки бак не заповнений водою. Ніколи не подавайте ніякої напруги на клеми контролера призначені для поплавкового датчика! Якщо Ви не використовуєте у Вашій системі подачі води, накопичувальний бак, то поставте перемичку між цими клемами контролера.

Накопичувальний бак порожній — якщо клеми "FLATOR" замкнуті (поплавковий датчик повідомляє про те, що бак не повний) то контролер не підсвічує індикатор «повний бак» ("Depo Dolu")

Накопичувальний бак повний — якщо клеми "FLATOR" не з'єднані (поплавковий датчик повідомляє про те, що повний бак) то контролер підсвічує індикатор «повний бак» ("Depo Dolu"). У цьому стані насос не буде включатися.

Якщо насос не включається — якщо верхній зелений індикатор «насос» не світиться, перевірте знаходиться контролер в режимі «СТАРТ», не заповнений чи накопичувальний бак (не підсвічений відповідний індикатор), і підсвічений індикатор «свердловина заповнена» (він не повинен мигати, а повинен постійно бути підсвічується)



RESET - кнопка скидання контролера для переведення приладу в робочий стан після помилок параметрів мережі.

MENU - кнопка входу в меню для налаштування параметрів, пересування по меню і збереження заданих параметрів, виходу з меню

START/UP — кнопка перемикання приладу в режим «СТАРТ», кнопка зміни списку параметрів і вибору їх значень в меню (вгору)

STOP/DOWN - кнопка перемикання приладу в режим «СТОП», кнопка зміни списку параметрів і вибору їх значень в меню (вниз)



Настройка параметрів:

Натисніть кнопку MENU, щоб увійти до меню параметрів. Ви потрапите на сторінку першого параметра (Р1). При цьому на верхньому дисплеї відображається номер параметра, а на нижньому значення цього параметра. Натискаючи кнопки UP і DOWN, можна змінити значення параметрів. Після цього натисніть кнопку MENU для збереження вибраного значення або RESET, щоб вийти з меню. Пам'ятайте, що при натисканні на кнопку RESET значення параметра, який не буде збережено на дисплеї, але зміни в попередніх параметрах будуть збережені. Якщо ви не натискатимете жодних кнопок протягом 50 секунд, то прилад вийде з меню, не зберігаючи значення параметра, який відображається на дисплеї.



Зверніть, будь ласка, також увагу на те, що якщо Ви плануєте використовувати реле рівня без поплавкового датчика та віддаленого вимикача, то не забудьте поставити перемички на клеми "ON-OFF" та "FLATOR" інакше контролер не працюватиме або працюватиме неправильно.


Важливо! Перед підключенням пристрою прочитайте, будь ласка, цей розділ:

  • Контролер заглибного насоса повинен бути підключений згідно зі схемою підключення, зазначеної в паспорті виробу
  • Переконайтеся, що рідина, яка буде перекачуватися насосом не є горючою або вибухонебезпечною
  • Температура в місці установки контролера повинна бути вище 0С
  • Ніколи не подавайте напруга на входи контролера для підключення датчика поплавкового
  • Обов'язково заземліть корпус насоса, в іншому випадку, контролер насоса може бути пошкоджений
Електроди (датчики рівня рідини) не постачаються в комплекті

Не забудьте, будь ласка, замовити датчики рівня води, а також поплавковий датчик



Від'єднайте пристрій від мережі живлення та від усіх датчиків/трансформатора струму. Протріть корпус контролера чистою трохи вологою серветкою. Не використовуйте для очищення приладу струмопровідні чи агресивні засоби для чищення. Після чищення контролера підключіть датчики / трансформатор струму, а потім підключіть живлення.

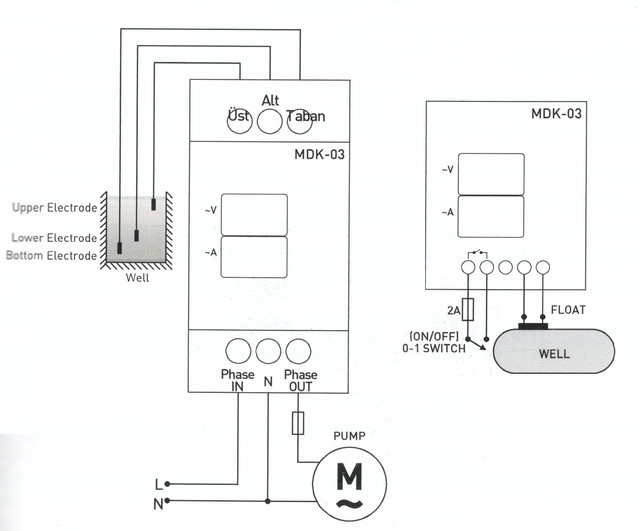

Схема підключення:

Технічна інформація:

  • Робоча напруга: 140 - 280 В змінного струму
  • Частота: 50Гц
  • Токовий діапазон: 1-30А
  • Потужність: <6Вт
  • Чутливість рідини: <50кОм
  • Клас захисту: IP40
  • Робочий температурний діапазон: -20С-+55С
  • Перетин кабелю: макс 10мм2, електроди до 2,5 мм 2
  • Вес: 0,25 кг
  • Висота установки: менше 2000м



Характеристики
Основні атрибути
ВиробникTense
Країна виробникТуреччина
Користувальницькі характеристики
Робоча температура-20....+55
Частота50/60
Клас захистуIP20
Фаз1
Специфікація
