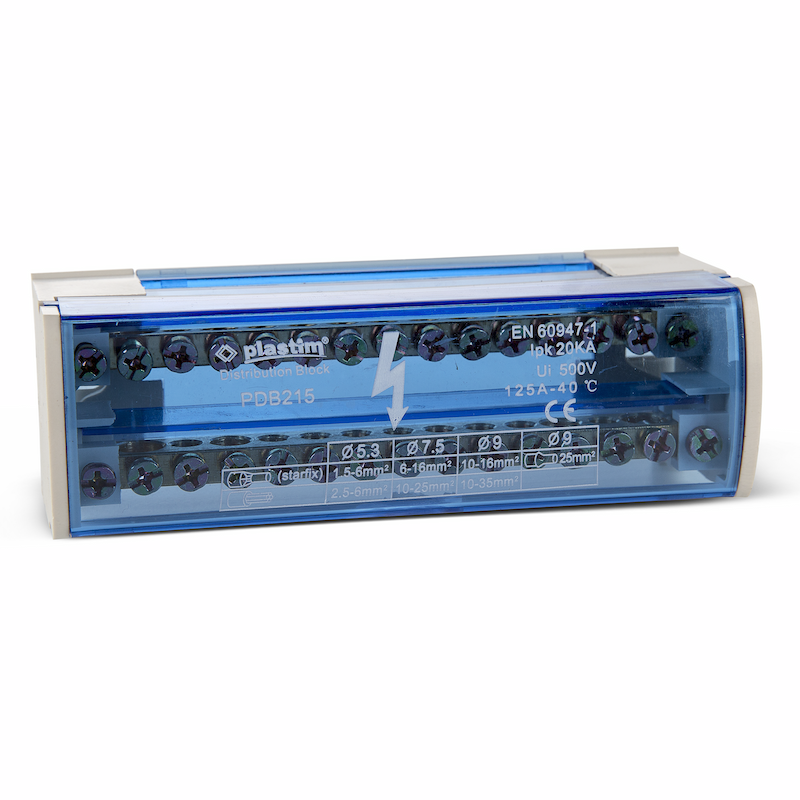

Крос-модуль 2х15, нульова шина в корпусі, монтаж на DIN рейку

Розподільний блок, шина N "ноль", крос-модуль, на DIN-рейку  PLASTIM (Туреччина)

Крос-модуль або модульний розподільний блок  призначений для розведення вхідного провідника на кілька споживачів або ділянок.

Конструктивно розподільний блок може виконувати кілька функцій:

• поєднувати з'єднання дротів різного перерізу;
•  розподіляти навантаження між вхідними та відхідними дротами;
• за потреби регулювати навантаження на фазах.

Основні характеристики

• Розподільні блоки Plastim виконані у формі нульових шин у пластиковому корпусі.
• Монтуються на дин-рейку розміром 35 мм.
• Кожен модуль має знімну кришку, що захищає людину від випадкового торкання до струмовідних частин.
• Корпус має захист IP 20.
• Є варіанти на 2 клемних колодки та на 4.
• Призначений для максимального струму до 125 А та максимальної напруги 500 В

Встановлення та під'єднання

У схемі розподільного щита крос-модуль займає місце між реле напруги та приладом обліку електроенергії. Водночас забезпечується компактне під'єднання фазних і нейтральних провідників. Виріб встановлюється на DIN-реку або монтажну панель.

Крос-модуль складається з шин, у яких уже заплановане використання дротів різного перерізу. Це полегшує завдання з'єднання жил. Також під час використання жил малого діаметра допускається їхнє спільне з'єднання в одному гнізді.

Кожен бокс має певну кількість і розмір отворів — ці дані,  геометричні розміри модулів, а також будь-яку іншу інформацію про характеристики виробу Ви можете отримати в наших менеджерів.
