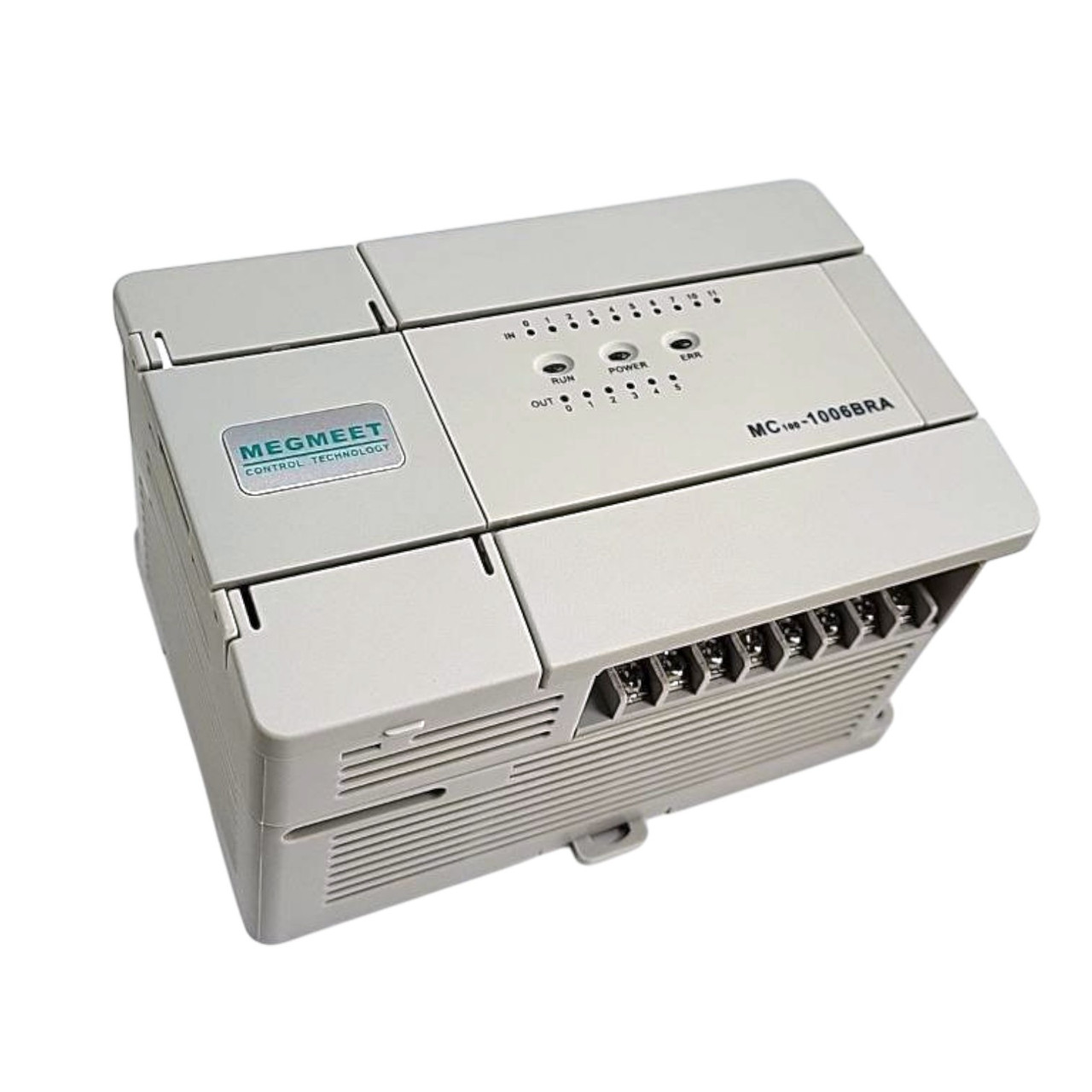

ПЛК з 10 дискретними входами та 6 релейними виходами, 220В АС серії MC100

Програмований логічний контролер (PLC) серії MC100 з 10 дискретними входами та 6 релейними виходами, живлення 220 В змінного струму виробництва компанії Megmeet (Китай)

Контролер лінійки модульних ПЛК серії MC100 призначений для керування невеликими та середніми системами автоматизації. Підтримує високошвидкісні лічильники та розширення модулями. Призначений для монтажу на DIN-рейку та програмується в середовищі X-Builder.

Серія ПЛК MC100 вирізняється компактними розмірами, великою місткістю вбудованої пам'яті, можливостями гнучкої конфігурації та високою швидкістю виконання інструкцій. Завдяки потужним функціям позиціювання та високошвидкісному обробленню MC100 забезпечує керування сервоприводами та кроковими двигунами. Кількість точок введення-виведення в серії варіюється від 16 до 124, водночас доступні багаті ресурси переривань і розвинені мережеві можливості, що дає змогу повністю задовольнити потреби в обладнанні для муніципального сектора, текстильної промисловості, поліграфії, систем HVAC та інших зон.

Ключові переваги серії MC100

• Компактний корпус і легкий монтаж на DIN-рейку
• Висока швидкість оброблення інструкцій і роботи з імпульсами
• Можливість роботи з аналоговими та дискретними сигналами
• Багатий набір переривань для точного керування процесами
• Широкі комунікаційні можливості
• Надійний захист програмного забезпечення
• Сумісність із модулями розширення

Основні особливості серії MC100

Велика місткість і висока швидкість

• Об'єм програми: до 16K
• Час виконання базової інструкції: 0,3 мкс
• Можливість розширення до 4 модулів
• 1000 комірок EEPROM пам'яті

Позиціювання й обробка

• Підтримка керування  швидкістю від імпульсного виходу та режиму «болочки» (envelope pulse)
• Керування багатосегментною зміною швидкості для сервоприводів і крокових двигунів
• Високошвидкісні імпульсні входи: до 6 каналів, макс. частота 50 кГц
• Швидкісні імпульсні виходи: 2 канали, до 100 кГц

Ресурси переривань

• Переривання через комунікації
• Переривання за імпульсами
• Переривання у разі втрати живлення
• Можливість настроювання пріоритетів переривань

Комунікації та протоколи

• Підтримка MCBUS
• Підтримка MODBUS
• OPC-сервіс
• Надійний зв'язок для роботи в розподілених системах

Захист програм

• 8-значний пароль для захисту конфігурації
• Можливість блокування завантаження програми
• Запобігання несанкціонованого копіювання

Розширення

• Можна додати до 4-х спеціалізованих модулів аналогові входи/виходи, цифрові входи/виходи, модулі температури (для J-type, K-type, S-type, T-type, E-type, N-type, R-type, PT-100, CU-50, CU-100 типів датчиків), модулі для вагового обладнання, модулів зв'язку;
• Максимальна кількість точок введення-виведення: 124
• Вбудовані аналогові входи/виходи (для деяких моделей)

Технічні характеристики MC100-1006BRA

• Номінальне харчування: 220 В AC
• Робочий діапазон: 85... 264 В AC
• Вбудовані шини живлення для периферії:
  • 5V/GND: до 700 мА
  • 24V/GND: до 260 мА
  • 24V/COM: до 520 мА
• Габарити: 135×90×7,2 мм
• Монтаж: DIN-рейка 35 мм або кріплення гвинтами M3
• Під'єднання: знімні клеми (рекомендований переріз 0,8-1,0 мм2, момент затягування 0,5-0,8 Н·м)
• Робоча температура: –5... +55 °C
• Зберігання: –25... +70 °C
• Вологість: 10... 90% без конденсації
• Ступінь захисту: IP20

Входи

• Кількість: 10 дискретних входів (24 В DC)
• Режим роботи: настроюваний (PNP/NPN) через клему S/S
• Еквівалентний опір: приблизно 3,3–4,3 кОм
• Високошвидкісні входи:
  • X0, X1 — до 50 кГц
  • X2 … X5 — до 10 кГц
• Підтримка програмованої цифрової фільтрації (0, 8, 16, 32, 64 мс)
• Підтримка апаратних і програмних лічильників

Виходи

• Кількість: 6 релейних виходів
• Максимальна напруга комутації: до 250 В AC або 30 В DC
• Максимальний струм: до 2 А на крапку, сумарно до 8 А на групу (у разі використання загальної COM)
• Час відгуку реле: ≤ 10 мс

Комунікації та програмування

• Подальші порти:
  • PORT0 — RS-232
  • PORT1 — RS-232/RS-485 (перемикний)
• Швидкості передавання: 9600... 115200 бітів/с
• Підтримувані протоколи: Modbus, власний MCbus
• Середовище програмування: X-Builder
• Мова програмування: LAD (релейні схеми), IL (список інструкцій), SFC (функціональні блоки)

Пам'ять і ресурси

• Обсяг пам'яті програм: до 32 К
• Зона регістрів R: до 32 К
• Підтримка таймерів, лічильників, високошвидкісних операцій

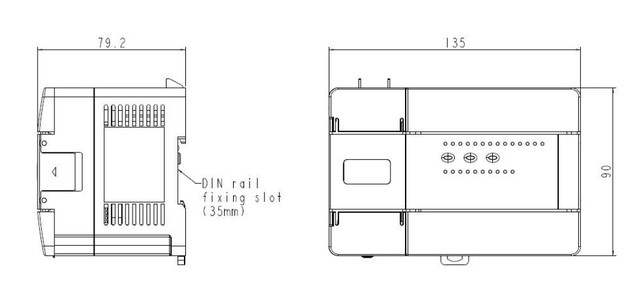

Габаритні розміри:

Сфера застосування:

• Будівельне обладнання
  • Контроль доступу
    • Керування відчинянням дверей
    • Автоматичні шлагбайми
  • Опалення, вентиляція та кондиціювання повітря (HVAC)
    • Теплові насоси
    • Встановлення очищення повітря
  • Автоматизація будівель
    • Сонячний водонагрівач
    • Світлові вивіски
• Інфраструктура та енергетика
  • Системи контролю/керування водою
    • Басейни, фонтани та спа
    • Іригація/дощівальні установки
  • Водопідготування
    • Керування насосами зворотного осмосу
• Промислові OEM-виробники
• Паковальні машини
  • Машини для пакування в стрейч-плівку
• Медицина
• Сонячна енергетика
• Сільськогосподарське обладнання
• Транспортування
• Підіймально-транспортне обладнання

Програмне забезпечення Megmeet для ПЛК

X_Builder — інженерне програмне забезпечення для програмування та конфігурування ПЛК серії MC100 компанії Megmeet. Середовище підтримує мови IEC 61131-3 (LAD, IL, SFC), дає змогу створювати, відлагоджувати та завантажувати програми в контролер, а також виконувати онлайн-моніторинг і діагностику. Під'єднання здійснюється через RS-232 / RS-485 або USB-інтерфейс. Програма забезпечує швидкий запуск систем автоматизації та просту інтеграцію ПЛК у технологічні процеси.

 Завантажити останню версію   програмного забезпечення  X_Builder  можна  за посиланням
