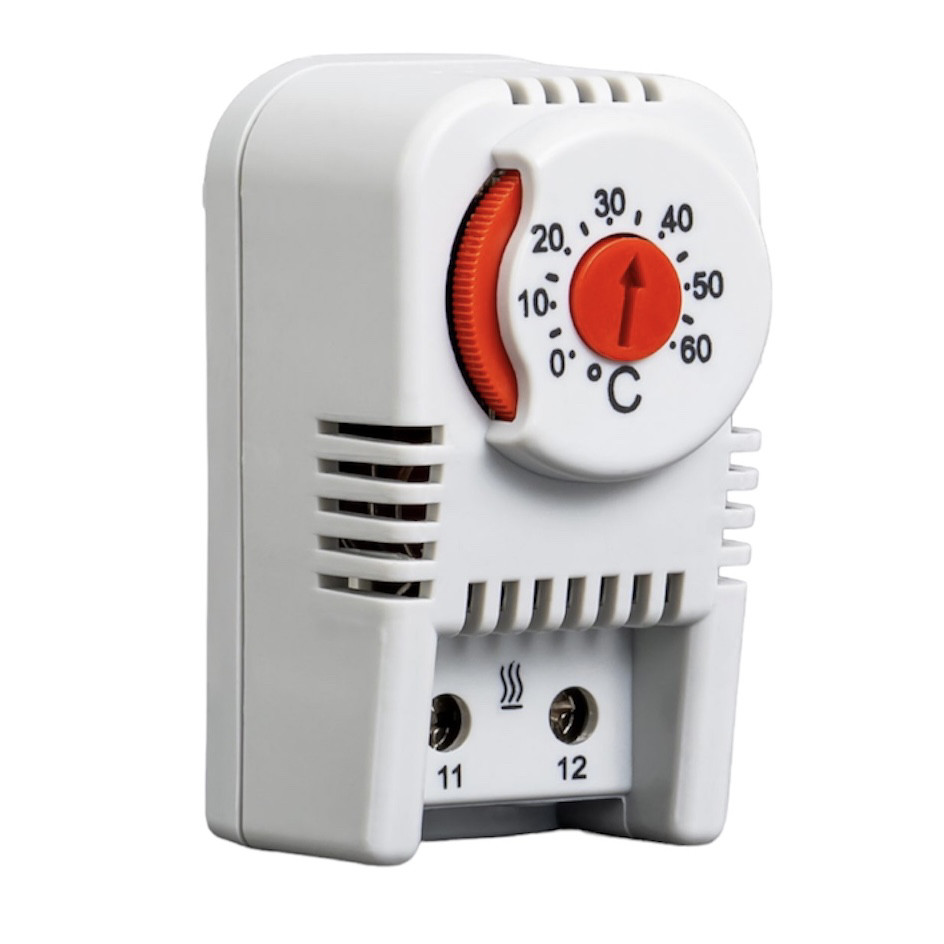

Термостат термореле регулятор температури повітря на DIN рейку НЗ контакт

Термостат (термодатчик, термореле, температурне реле, реле контролю температури) механічний із вбудованим датчиком температури повітря для монтажу на дин-рейку для під'єднання нагрівальних елементів або сигналізації щодо зниження температури нижче заданого рівня, один нормально замкнутий контакт (НЗ контакт) PTHT, Plastim. — зроблено в Туреччині.

Зазвичай такі механічні контролери температури з вбудованим датчиком температури застосовуються в системах підтримки заданої температури за допомогою нагрівальних елементів — наприклад, PTC нагрівачів (позисторних нагрівачів). Такі системи застосовуються для недопущення утворення конденсату в електротехнічних шафах, банкоматах, платіжних терміналах та інших пристроях, що встановлюються на вулиці або в неопалюваних приміщеннях.

Крім цього, цей термостат може встановлюватися для контролю температури в підсобних приміщеннях і для інформування оператора про критичне зниження температури.

Характеристики

• Контакт: НЗ
• Діапазон настроювання температури 0-60 °C
• Колір потенціометра: червоний
• 250V AC / 120V AC: 10 (2) A
• Тип сенсора: біметалевий
• Зносостійкість: > 100 000 циклів
• Електричне з'єднання: 2-полюсне
• Матеріал пластику: UL94 V0 ABS
• Ступінь захисту: IP20
• Робоча температура: -25 / +80 °C
• Гранична температура: -45 / +80°C
• Монтаж: на DIN рейку 35 мм

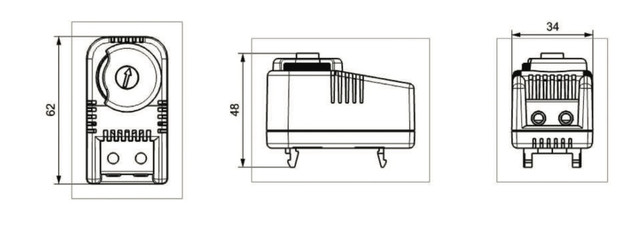

• Розміри HxWxD: 62x34x38 мм
• Вага: 45 г

Схема під'єднання

Правила монтажа:

• Полярність клем: Дві гвинтові клеми приладу абсолютно рівномірні. Фазний дріт можна заводити на будь-яку з них, напрямок струму значення не має.
• Максимальний струм: Прилад призначений для навантаження до 10 А за напруги 250 В. Якщо сумарна потужність ваших нагрівачів перевищує 2 кВт, під'єднувати їх безпосередньо через термостат можна — використовуйте його для керування котушкою проміжного реле або контактора.
• Переріз дротів: Затискачі дають змогу затискати жили кабелю перерізом до 2,5 мм2.
• Місце встановлення: термостат нагрівання PTHT монтують на DIN-рейку в нижній частині електротехнічної шафи. Холодне повітря опускається вниз, тому для точної роботи прилад має бути там, де холодніше всього.

Оскільки цей регулятор температури механічний, то Ви розумієте, що шкала приладу є приблизною. Тому під час настроювання необхідної температури, будь ласка, проведіть кілька тестів і переконайтеся, що термостат спрацьовує в потрібному діапазоні (гістерезис приблизно 10К).
