Мультиметр трифазний врізний, вимірювач напруги, струму, частоти та потужності

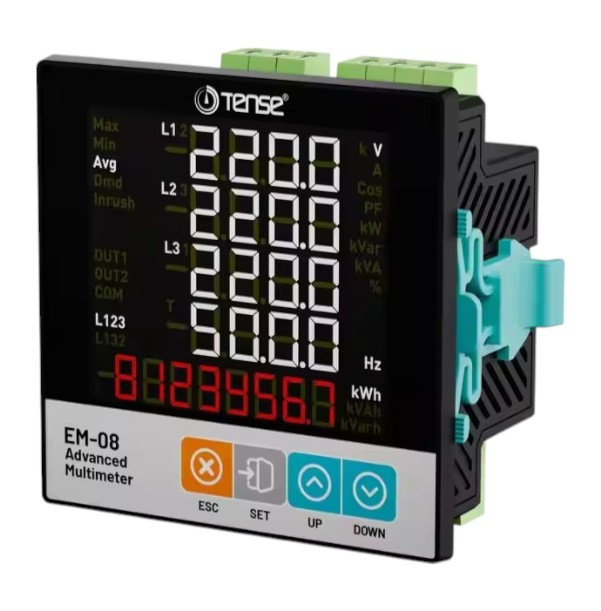

Цифровий мультиметр, вимірювач сили струму, напруги, частоти, потужності за трьома фазами, EM-08, виробництво TENSE (Туреччина)

• Підтримує підключення за схемами 3P3W (трифазна мережа без нейтралі) та 3P4W (трифазна мережа з нейтраллю)
• Світлодіодний дисплей: 4 рядки по 4 символи + 1 рядок на 8 символів (формат 4×4 + 1×8)

Вимірювані параметри:

• Активна потужність по кожній фазі та сумарно (P1, P2, P3, ΣP)
• Реактивна потужність (індуктивна та ємнісна) за фазами та в сумі (Q1, Q2, Q3, ΣQ)
• Повна потужність по фазах і сумарно (S1, S2, S3, S)
• Коефіцієнт потужності (PF) та Cos φ по кожній фазі та в сумі
• Фазна та лінійна напруга (між фазами і між фазою та нейтраллю) — відображає мінімум, максимум і середні значення
• Струм по кожній фазі та в сумі (I1, I2, I3, ΣI)
• Активна енергія (споживання та експорт) - у кВт·год (kWh)
• Реактивна енергія - як індуктивна, так і ємнісна - в квар·ч (kVArh)
• Частота мережі (в Гц)
• Дисбаланс напруги та струму

Додаткові функції:

• Введення пароля для захисту налаштувань
• Розрахунок мінімум, максимум і середніх значень напруги, струму, потужності та частоти
• Відображення векторного напрямку потужності (імпорт/експорт)
• Виявлення перекосу фаз
• Діагностика помилок та захисні параметри
• Можливість скидання накопичених даних
•

Схема підключення:

Технічні характеристики:

• Робоча напруга: 85–260 В змінного струму / 85–220 В постійного струму
• Частота мережі: 50 / 60 Гц
• Потужність: Менше 10 ВА
• Робоча температура: від -20°C до +55°C
• Діапазон вимірювання фазної напруги (L–N): 5 – 300В AC RMS
• Діапазон вимірювання лінійної напруги (L–L): 10 – 520В AC RMS
• Діапазон вимірювання струму: від 10 мА до 5.5 А змінного струму
• Діапазон вимірювання частоти: 45 – 65 Гц
• Похибка вимірювання напруги та струму: ±0.5%
• Похибка вимірювання активної потужності: ±1%
• Похибка вимірювання реактивної потужності: ±2%
• Похибка вимірювання частоти: ±0.2%
• Похибка вимірювання активної енергії: ±1%
• Підтримувані типи підключення: 3P3W, 3P4W (трифазна без і з нейтраллю)
• Коефіцієнт трансформації струму: від 1 до 1200
• Коефіцієнт трансформації напруги: від 1.0 до 400.0
• Період деманд-вимірювань (розрахунок максимального навантаження): 15 хвилин (фіксований)
• Частота оновлення дисплея: 1 секунда
• Індикатор (дисплей): 4 рядки по 4 символи (висота 11 мм), 1 рядок на 8 символів (висота 10 мм), LED-дисплей
• Вага: Менш 300 г
• Ступінь захисту: IP54 (передня панель), IP20 (корпус)
• Розмір вирізу в панелі: 91 мм × 91 мм
• Тип з'єднання: Знімні клемні з'єднання
• Максимальний переріз кабелю, що підключається: 1.5 мм²
• Установка: Монтаж на передню панель
• Висота установки: Менше 2000 метрів над рівнем моря

Габаритні розміри:
