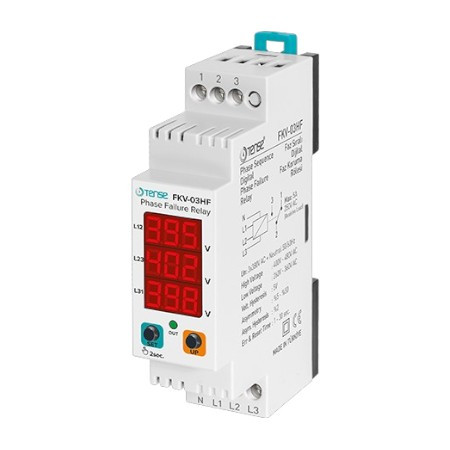

Реле захисту фаз з регульованою асиметрією (5-50%) та з контролем послідовності фаз

Посилання на таблицю підбору реле контролю фаз

Реле захисту фаз з контролем послідовності фаз, асиметрія: 5% – 50% (регулюється), виробництва TENSE (Туреччина)

Фазозахисні реле призначені для захисту трифазних електродвигунів від мережних несправностей, пов'язаних з порушенням послідовності фаз, асиметрією напруги, перевищенням або зниженням допустимого рівня напруги.

• Перенапруга: 400 В – 480 В змінного струму (регульоване)
• Знижена напруга: 260 В – 360 В змінного струму (регульована)
• Асиметрія: 5% - 50% (регулюється)
• Час очікування помилки: 1 сек. - 30 сек.(регулюється)
• Час скидання: 1 сек. - 30 сек.(регулюється)
• Управління чергуванням фаз

Загальні принципи роботи:

У нормальному стані:
Коли всі фази знаходяться в межах допустимих значень та їх порядок правильний, реле вмикається, і світиться світлодіод OUT.

Помилка високої напруги (H):
Якщо напруга на одній або декількох фазах перевищує встановлене значення, пристрій чекає на заданий час очікування помилки (Err In), потім відображає «H» на екрані, реле відключається, і світлодіод OUT гасне.
Коли всі напруги знижуються на 5 В нижче встановленої межі, пристрій чекає на час відновлення (Err OUT), після чого реле вмикається і OUT загоряється.

Помилка низької напруги (L):
Якщо одна або кілька фаз опускаються нижче встановленого значення, пристрій чекає Err In, потім відображає L, реле відключається, OUT гасне.
Коли напруга піднімається на 5 В вище порога, пристрій чекає Err OUT, потім реле вмикається.

Помилка асиметрії фаз (Asy):
Якщо різниця напруги між фазами перевищує встановлене значення, пристрій чекає Err In, потім відображає «ASy», реле відключається.
Коли асиметрія знижується на 2% від встановленого порога, пристрій чекає на Err OUT, потім включає реле.

Помилка послідовності фаз (pHs):
Якщо порядок підключення фаз порушений, пристрій чекає на Err In, потім відображає «phs», реле відключається. При відновленні правильної послідовності пристрій чекає на Err OUT, після чого реле вмикається.

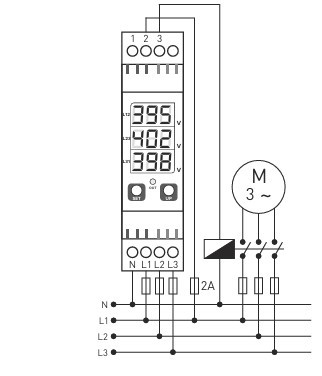

Схема підключення:

• Підключення: L1, L2, L3 - вхідні фази; N - нейтраль
• Контакти реле: COM, NO (нормально відкритий), NC (нормально закритий)

Технічні характеристики

• Робоча напруга (Un) 3×380 В AC + нейтраль
• Частота 50/60 Гц
• Потужність < 6 ВА
• Робоча температура –20°C до +55°C
• Поріг високої напруги 400-480 В AC
• Поріг низької напруги 260–360 В AC
• Асиметрія (налаштування) від 5% до 50%
• Контакт реле 5 A / 250 В AC (резистивне навантаження)
• Дисплей 3×3 сегментний дисплей, 1 світлодіод
• Монтаж на DIN-рейку
• Вага < 150 г
• Макс. висота встановлення < 2000 м
• Перетин кабелю до 2,5 мм²

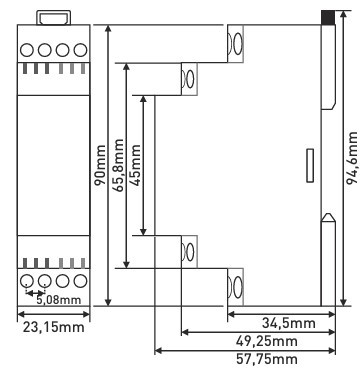

Габаритні розміри:

Область застосування:

• Електродвигуни (особливо із прямим пуском)
• Компресорні установки (у холодильній та кліматичній техніці)
• Насосні станції та водопостачання
• Вентиляційні та теплові установки
• Промислове обладнання (верстати, підйомники, конвеєри)
• Щити управління та автоматики
• Об'єкти з нестабільною електромережею (старі будинки, віддалені регіони)
