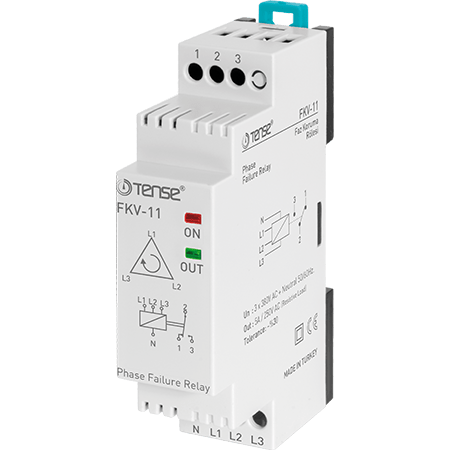

Реле контролю фаз пристрій захисту 3-фазного електродвигуна DIN
497 ₴
- В наявності
- Код: FKV-11
Реле контролю фаз пристрій захисту 3-фазного електродвигуна DINВ наявності
497 ₴
+380672182423
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
повернення товару протягом 14 днів за рахунок покупця
Посилання на таблицю підбору реле контролю фаз
Реле контролю фаз із контролем залипання фаз, зникнення фази, асиметричні фази ( фіксовано 30%), з кріпленням на один рейку FKV-11, TENSE
Алгоритм роботи реле контролю фаз: за наявності всіх трьох фазних або лінійних напруг, під'єднаних у правильній послідовності, всі міжфазні напруги в допустимих межах — реле перебуває в робочому стані та контакти 2-3 замкнуті, світлодіод OUT підсвічується. Якщо напруга будь-яка з фаз змінюється більш ніж на 30%, (або сумарну різноспрямовану зміну перевищує цю межу) загоряється світлодіод ASM і контакти 2-3 розмикаються, контакти 1-2 замикаються і світлоіндикатор OUT вимикається. Після повернення різниці напруги в заданий діапазон відбувається зворотне перемикання контактів.

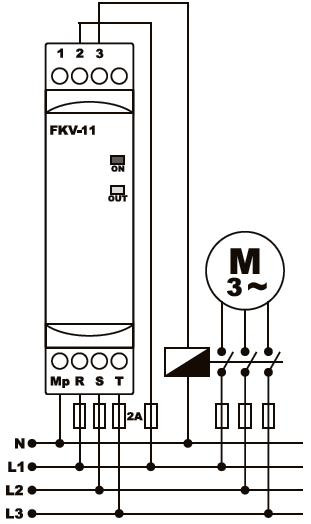

Схема під'єднання реле контролю фаз FKV-11
Габаритні розміри
Характеристики
| Основні | |
|---|---|
| Виробник | Tense |
| Країна виробник | Туреччина |
| Кількість розмикальних контактів | 1 шт. |
| Кількість замикаючих контактів | 1 шт. |
| Похибка вимірювання | 1 % |
| Час спрацьовування | 1 сек |
| Матеріал корпусу | Пластик |
| Перетин проводів, що підключаються | 1.5 кв.мм |
| Тип монтажу | На DIN рейку |
| Мінімальна робоча температура | -20 град. |
| Максимальна робоча температура | 55 град. |
| Дисплей | Ні |
| Індикація | Світлова |
| Маса | 110 г |
| Контроль послідовності фаз | Ні |
| Контроль пропадання фази | Так |
| Ступінь захисту IP | 40 |
| Термін служби | 10 років |
| Технічні характеристики | |
| Кількість фаз | 3 |
| Номінальний струм | 5 А |
| Максимальний струм | 15 А |
| Номінальна робоча напруга змінного струму | 380 В |
| Мінімальна напруга спрацьовування | 200 В |
| Максимальна напруга спрацьовування | 532 В |
| Максимальна потужність | 3 Вт |
| Габаритні розміри | |
| Довжина | 85 мм |
| Висота | 77.6 мм |
| Ширина | 22.5 мм |
| Користувальницькі характеристики | |
| Контроль асиметрії фаз | 40% |
| Вхід для датчика РТС | - |
