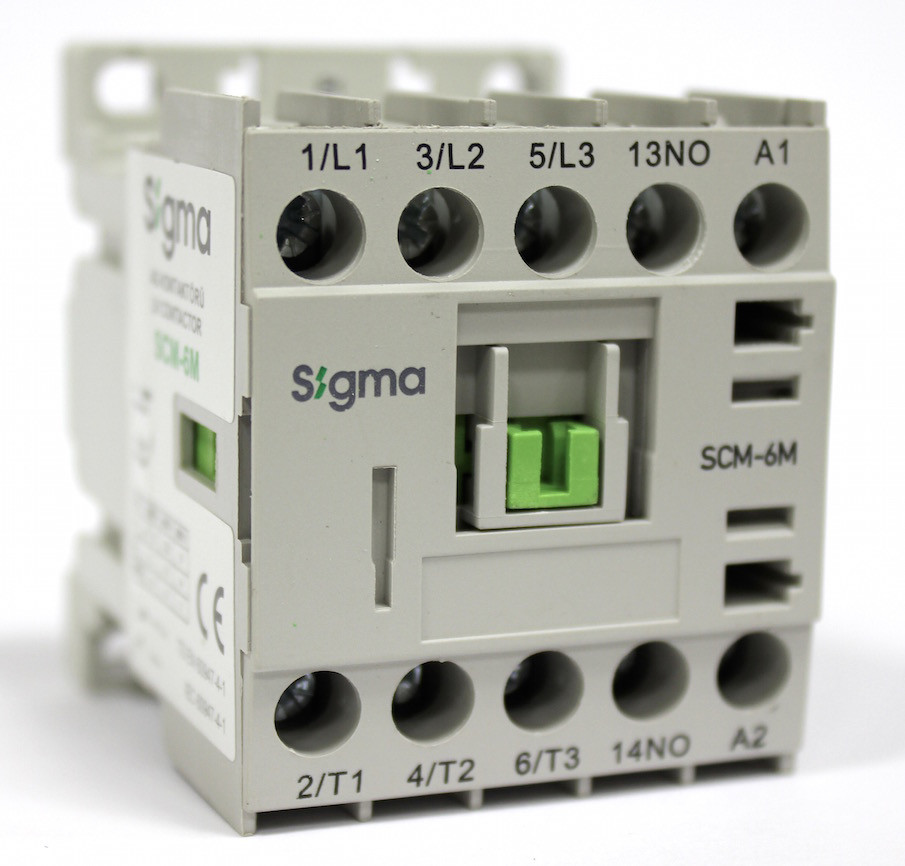

Миниконтактор 3-х полюсний, c дод. контактом котушка, 6А / 2.2 кВт, 1НЗ, 220В
424 ₴
- Немає в наявності
- Код: SCM-6M NС (230V AC)
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
Пускач магнітний контактор нульової величини трьохполюсний трифазний з додатковим контактом (сигнальним контактом) з котушкою управління змінного струму 220В / 48В / 24В, виробництва SIGMA (Туреччина)
Правильний вибір контактора (або як його ще називають магнітний пускач) гарантує надійну і тривалу роботу Вашого електрообладнання - будь-то електродвигун, вентилятор, мішалка, дробарка, освітлення, різноманітні верстати, нагрівачі або осушувачі.
Таблиця підбору магнітного пускача залежно від потужності мотора
| Потужність | Приблизний струм двигуна при повному навантаженні (АС-3)в залежності від напруги | |||||
| кВт | Л. С. | 3х220В | 3х240В | 3х380В | 3х415В | 3х550В |
| 0.1 | 1/8 | 0.7 | 0.6 | 0.4 | 0.4 | 0.3 |
| 0.12 | 1/6 | 1 | 0.9 | 0.5 | 0.5 | 0.3 |
| 0.18 | 1/4 | 1.3 | 1.2 | 0.8 | 0.7 | 0.4 |
| 0.25 | 1/3 | 1.6 | 1.5 | 0.9 | 0.9 | 0.6 |
| 0.37 | 1/2 | 2.5 | 2.3 | 1.4 | 1.3 | 0.8 |
| 0.56 | 3/4 | 3.1 | 2.8 | 1.8 | 1.6 | 1.1 |
| 0.75 | 1 | 3.5 | 3.2 | 2 | 1.8 | 1.4 |
| 1.1 | 1.5 | 5 | 4.5 | 2.8 | 2.6 | 1.9 |
| 1.5 | 2 | 6.4 | 5.8 | 3.7 | 3.4 | 2.6 |
| 2.2 | 3 | 9.5 | 8.7 | 5.5 | 5 | 3.5 |
| 3.0 | 4 | 12 | 11 | 7 | 6.5 | 4.7 |
| 3.7 | 5 | 15 | 13 | 8 | 8 | 6 |
| 4 | 5.5 | 16 | 14 | 9 | 8 | 6 |
| 5.5 | 7.5 | 20 | 19 | 12 | 11 | 8 |
| 7.5 | 10 | 27 | 25 | 16 | 15 | 11 |
Для того щоб визначитися з потрібним пускачем Ви спочатку вибираєте рядок таблиці, яка відповідає потужності Вашого електродвигуна, а потім колонку відповідну напрузі живлення. У перетині рядка і колонки отримуємо клітинку з номіналом струму по якому можна вибрати пускач.
При струмах до 6 ампер - потрібно брати SCM-06M, до 9 ампер - SCM-09M, до 12 ампер - SCM-12M, до 16 ампер - SCM-16M. при більших струмах потрібно буде вибрати контактор першої або більшої величини з цього розділу - посилання
Наприклад: потужність 2.2 кВт (або 3 кінські сили), живляча напруга 380 Вольт змінного струму. На перетині стовпця і рядка одержуємо струм 5.5 ампер, значить можна купити пускач SCM-06M.
Вам залишиться тільки визначитися який додатковий контакт Вам потрібен (АЛЕ чи НС / або може бути кілька таких встановлюються додатково), а також чи потрібно Вам теплове реле (теплушка) для захисту двигуна від перевантажень або позаштатних ситуацій
| Основні | |
|---|---|
| Виробник | Sigma Elektrik |
| Країна виробник | Туреччина |
| Тип контактора | Нереверсивний |
| Теплове реле | Ні |
| Кількість фаз | 3 |
| Наявність корпусу | Ні |
| Матеріал корпусу | Термопластик |
| Кількість полюсів | 3 шт. |
| Номінальна робоча напруга | 400 В |
| Номінальна напруга котушки | 230 В |
| Тип керуючого струму | Змінний |
| Номінальний струм | 6 А |
| Частота струму | 60 Гц |
| Максимальна потужність | 2.2 кВт |
| Кількість замикаючих контактів | 1 шт. |
| Кількість розмикальних контактів | 1 шт. |
| Тип блокування | Механічна |
| Кнопковий пост | Ні |
| Перетин проводів, що підключаються | 4 кв.мм |
| Додаткові контакти | Так |
| Тип кріплення | Гвинтове |
| Кнопка вкл./викл. | Ні |
| Кнопка "Вперед" | Ні |
| Кнопка "Стоп" | Ні |
| Кнопка "Пуск" | Ні |
| Кнопка "Назад" | Ні |
| Мінімальна температура навколишнього середовища | -25 град. |
| Максимальна температура навколишнього середовища | 55 град. |
| Ступінь захисту IP | 20 |
| Габаритні розміри | |
| Довжина | 57 мм |
| Висота | 58 мм |
| Ширина | 45 мм |
| Користувальницькі характеристики | |
| котушка управління | 220В |
| коммутируемыйток при АС-1, А | 20 |
| коммутируемыйток при АС-3, А | 6 |
| Струм / потужність | 6А / 2.2 кВт |
| доп, контакт | 1НЗ |
