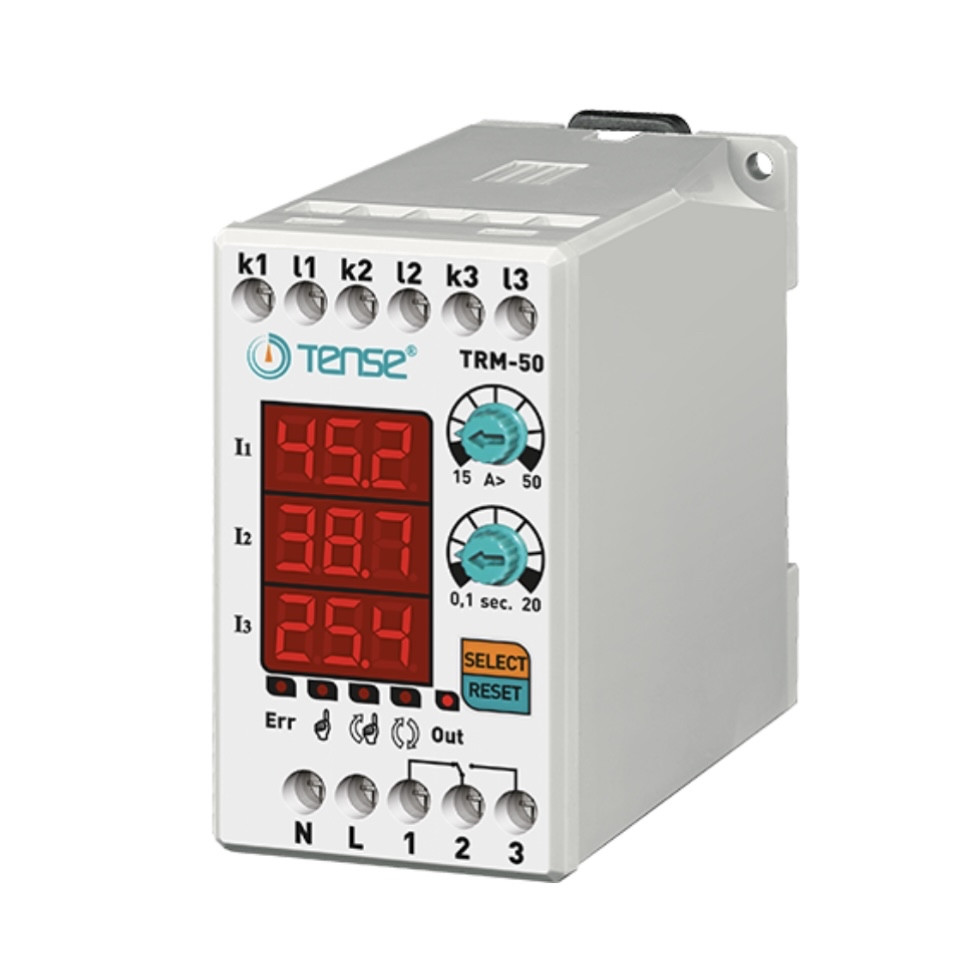

Реле струму контролю / обмеження по струму навантаження 3-х фазне TENSE діапазон 15-50A

Реле струму контролю / обмеження по струму навантаження 3-х фазне, діапазон 15-50A виробництва TENSE (Туреччина)

Цифрові реле перевантаження TRM-50 призначені для захисту навантаження від пошкоджень, викликаних високими струмами, з одночасною можливістю контролю роботи.

• 15A - 50A (регульоване значення перевантаження)
• 50% фіксована асиметрія струму
• Регульований час затримки помилки
• Регульований режим роботи (автоматичний, напівавтоматичний, ручний)
• Купуючи реле струму компанії TENSE, ви отримуєте готовий до роботи прилад — у комплект постачання входять трансформатори струму.

Використання пристрою та принцип роботи

1. Підключіть пристрій згідно зі схемою підключення.
2. Після завершення підключення подайте живлення на пристрій. Після увімкнення дисплей відображає встановлені значення протягом 5 секунд.
3. Для налаштування значення перевантаження використовуйте регулятор «A>». Під час налаштування встановлене значення відображається на лівому дисплеї.
4. Для встановлення часу затримки використовуйте регулятор «t». Встановлене значення також відображається на лівому дисплеї.

Коли пристрій увімкнено:

• Реле вмикається, вихідний контакт перемикається на клему 3, і загоряється індикатор OUT.
• Якщо струм перевищує встановлене значення перевантаження (A>), пристрій відраховує час затримки, при цьому загоряється індикатор ERR.
• Після завершення часу реле вимикається, контакт перемикається на клему 1, а індикатор OUT гасне.

Схема підключення:

Електронне реле струму серії TRM-50 призначене для автоматичного відключення споживачів при перевищенні максимально допустимих струмів споживання. Має програмований діапазон спрацьовування, можливість налаштування часу спрацьовування та часу зворотного включення. Також реалізовано 3 програми повернення в "робочий" режим — РУЧНИЙ, НАПІВАВТОМАТ, АВТОМАТ.

Режими скидання (Reset Modes):

• Ручний режим: Для скидання пристрою після помилки перевантаження необхідно натиснути кнопку Reset. У цьому режимі загоряється відповідний світлодіод.
• Напівавтоматичний режим: У пристрої передбачено автоматичне скидання системи тричі при виникненні помилки перевантаження, а потім очікування ручного скидання при наступній помилці. У цьому режимі загоряється відповідний світлодіод.
• Автоматичний режим: У пристрої передбачено автоматичне скидання системи при кожній помилці перевантаження. У цьому режимі загоряється відповідний світлодіод.

Примітка: Для зміни режиму утримуйте кнопку SELECT протягом 10 секунд. Після зміни режиму загориться відповідний світлодіод.

Асиметрія 50% (Фіксована)

Якщо різниця між найбільшим і найменшим струмом по фазах перевищує 50%, пристрій увійде в режим помилки асиметрії протягом 2 секунд. (Коли двигун працює, це запобігає пошкодженню системи у разі втрати однієї з фаз.)

При виникненні помилки асиметрії:

• Група дисплеїв двох фаз, що викликали несправність, почне блимати, а індикатор помилки ERR загориться.
• Для виходу з режиму помилки асиметрії пристрій необхідно скинути вручну.

Технічні характеристики:

• Робоча напруга: 150В - 260В AC
• Частота роботи: 50/60 Гц
• Споживана потужність: <6ВА
• Робоча температура: -20°C.....+55°C
• Дисплей: 3x3 розряди, 5 світлодіодів
• Значення перевантаження (A>): 15A - 50A
• Час затримки: 0,1 с - 20 с
• Тип підключення: Клемне з'єднання
• Контакти: 5А / 250В AC (активне навантаження)
• Діаметр кабелю: 2,5 мм²
• Маса: Макс. 250 г
• Монтаж: Установка на DIN-рейку
• Висота експлуатації: <2000 м

Габаритні розміри:

Примітка: Моделі TRM-50, TRM-100, TRM-200 і TRM-300 можна використовувати тільки з трансформаторами струму, що постачаються разом із пристроєм. Модель TRM-400 можна використовувати з трансформатором струму 400/5.
