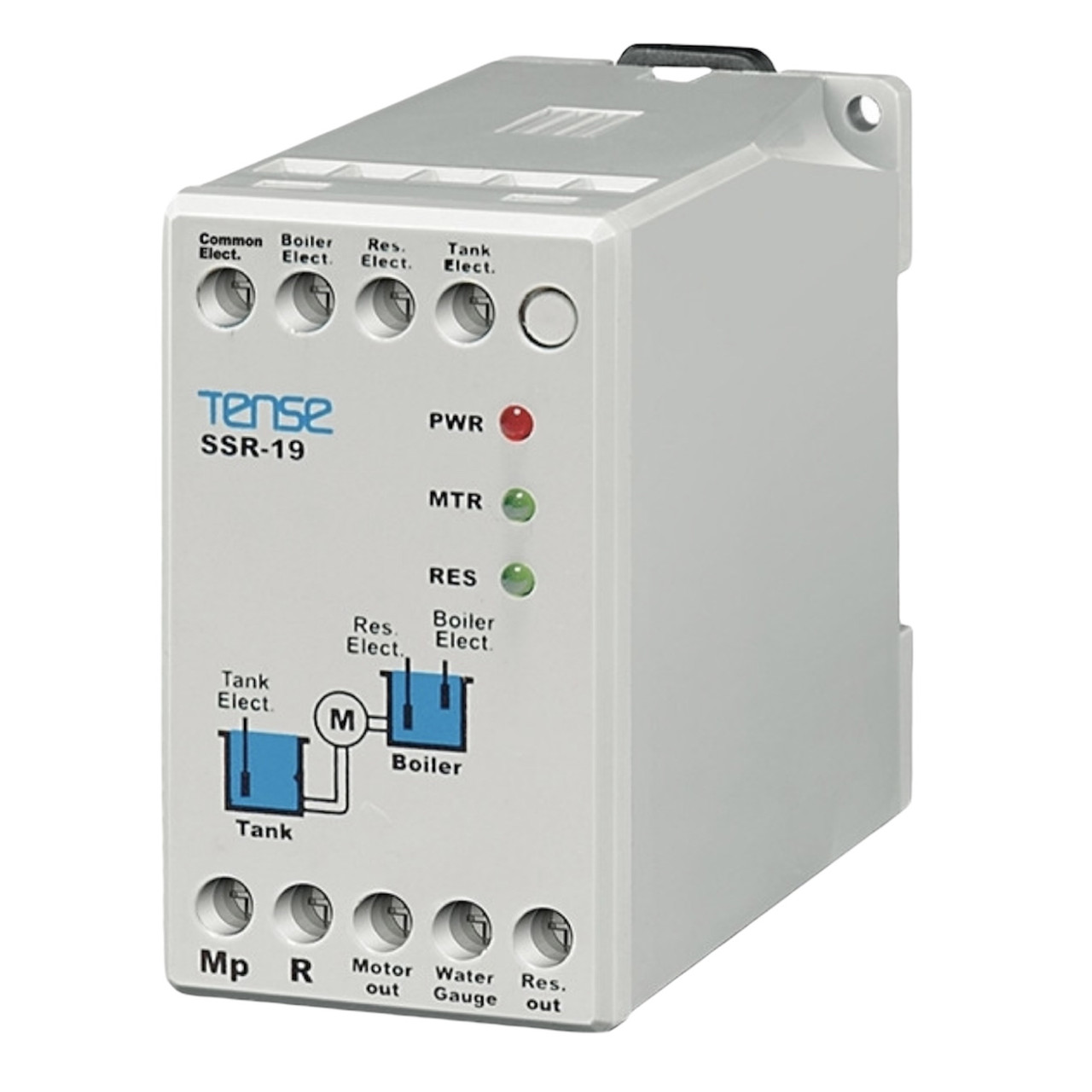

Рівень води - реле контролю рівня рідини в парогенераторі для 2-ємнісних систем, TENSE

SSR-19: реле контролю рівня води в бойлері встановлюється в двох-ємнісних системах нагріву води(парогенераторах) з контролем відключення електронагріву при відсутності води в баці.

Схема підключення реле контролю рівня води в нагрівачі:

Виконайте підключення відповідно до схеми

Com Elect. - базовий електрод (в комплект не входить).

Tank Elect -електрод рівня рідини в свердловині (в комплект не входить).

Boiler Elect - електрод рівня рідини в бойлері - баку(в комплект не входить).

Res Elect - електрод рівня рідини для включення обігрівача рідини (в комплект не входить)

Res. Out - вихід для підключення обігрівача рідини

Water Not - вихід для підключення сигнальної лампи (включення- виключення обігрівача)

Підключіть (Com Elect) полюс до корпусу свердловини TANK і до бойлера (баку, емкості) -BOILER. Якщо бак не є провідником, підключіть (Com Elect) полюс до електрода рівня рідини.

 Рівень води в свердловині (TANK) знижується - поки рівень води не нижче датчика рівня рідини (Tank Elect) насос буде включений і буде горітизелений індикатор «роботи мотора». Якщо рівень води опуститься нижче цього датчика (Tank Elect), моторприпинить свою роботу, і вимкнеться індикатор «роботи мотора».

Рівень води в бойлері, баку, ємності (Boiler) підвищується - коли бак наповниться до електрода рідини (Boiler Elect) насос вимкнеться (перестане горіти зелений індикатор «роботи насоса») і перестане закачувати воду.

Рівень води в бойлері (баку, ємності) знижується - коли рівень води опускається нижче датчика рівня рідини (Boiler Elect), спрацьовує затримка часу включення насоса 10 сек. По закінченню заданого часу, двигун насоса починаєсвою роботу (загоряється індикатор «роботи мотора») із закачування води до рівня датчика (Boiler Elect).

У бойлері, так само, встановлюється електрод рівня для контролю електрообігріву рідини (Res Elect). Коли вода піднімається до рівня датчика (Res Elect), сигнальна лампа вимикається, включається обігрівач для води. У разі, коли вода опуститься нижче датчика (Res Elect) обігрівач вимикається, і загориться сигнальна лампа. Використання електрода рівня води для обігрівача, запобіжить включення електрообігріву в баку - бойлері в той момент, коли там не буде води, а сигнальна лампа допоможе вам побачити чи працює обігрівач. Сигнальна лампа може служити як сигналізатор рівня води (нижче-вище електрода Res Elect). Дана опція запобіжить виходу з ладу обігрівача (робота без рідини - в холосту) і заощадить ваші кошти.

Не забудьте, будь ласка, замовити датчики рівня води

і 2-х амперний автоматичний вимикач для захисту вхідних і вихідних каналів цього пристрою (3 штуки).

• Номінальна напруга: 220В , змінний струм
• Робочий діапазон напруги: від 90% до 110%
• Робоча частота: 50/60 Гц.
• Втрати: <3 VA
• Температура навколишнього середовища: -40...+50
• Підключення датчиків і харчування: гвинтове
• Монтаж: ДІН-рейка або монтажна панель
