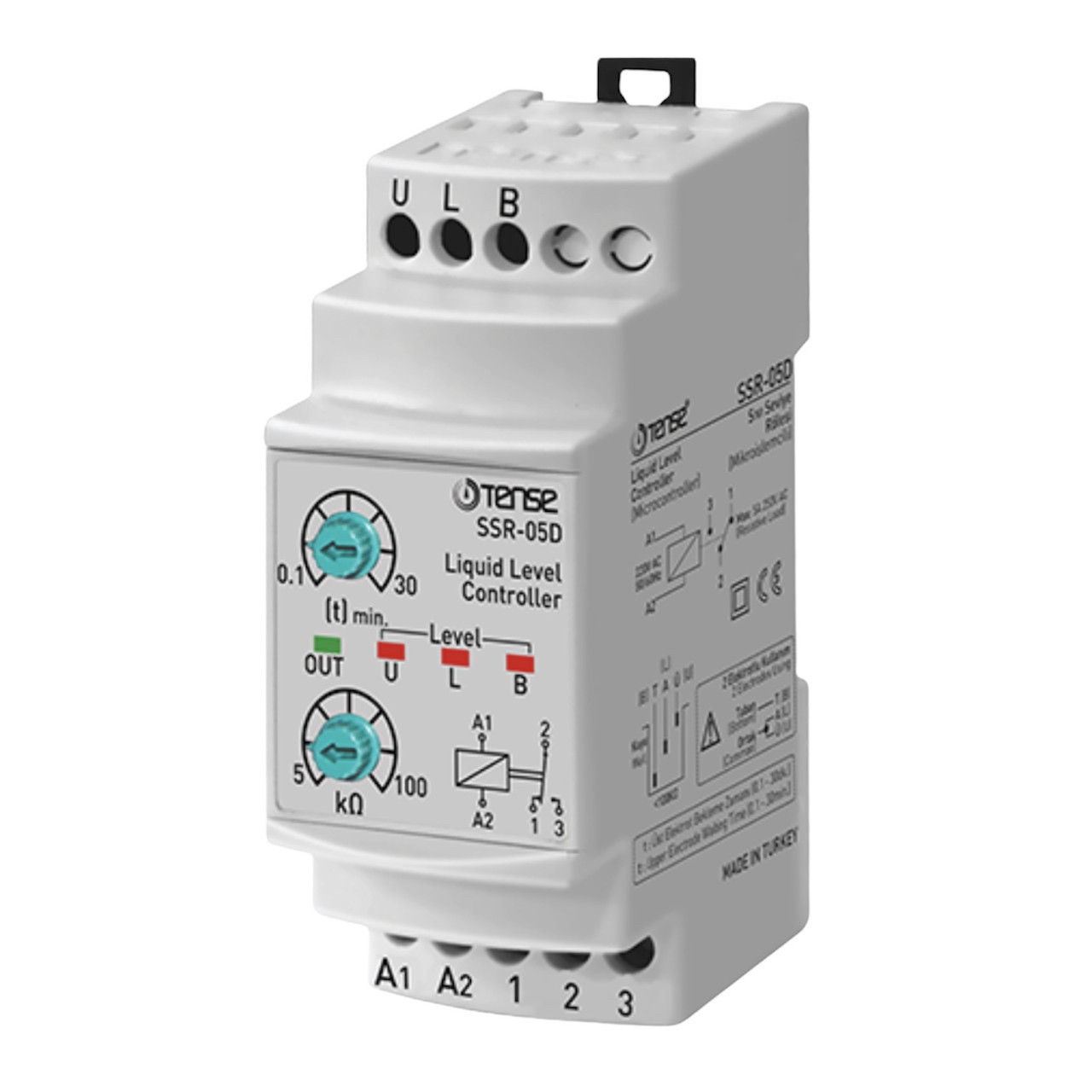

Рівень рідини - реле контролю рівня води TENSE + затримка включення насосу

Контроль рівня води в свердловині, колодязі, баку, розширнику. Для закачування або викачування води з резервуару, можливо використовувати з трьома або двома датчиками рівня. Регулювання чутливості датчиків + встановлення часу затримки спрацьовування. SSR-05D, TENSE

Дане реле рівня води має ряд важливих відмінностей від інших аналогічних реле контролю рівня, представлених на цьому сайті.

Дане реле є цифровим, тобто всередині стоїть мікропроцесор, що керує роботою всього пристрою. Це дозволяє реалізувати деякі додаткові функції, які не тільки підвищують зручність користування, але і протягують термін життя датчиків рівня води.

1) Струм протікає між датчиками рівня води не постійно, а імпульсами - за рахунок цього термін життя електродів, опущених у воду збільшується більш ніж в 2 рази!

2) SSR-05D має вбудований таймер затримки включення насоса. Корисна функція, якщо, наприклад, реле використовується в свердловині (або колодязі), в якій рівень води змінюється в залежності від сезону - відповідно Вам не треба буде міняти положення верхнього датчика - достатньо буде змінити час затримки на реле.

3) Це реле рівня додатково оснащено 3 світлодіодами, які показують як вода заповнила бак - верхній, середній і нижній рівень. Погодьтеся, що це зручно якщо реле встановлено всередині будинку, а бак на даху чи в підвалі або на вулиці.

Схема підключення реле рівня води (ця схема з датчиками - електродами, якщо у Вас поплавкові датчики, то їх теж можна використовувати. Схему підключення можна отримати у наших менеджерів).

Це схема підключення для викачування бака (свердловини)

Для закачування бака потрібно під'єднувати наступним чином:

Не забудьте, будь ласка, замовити датчики рівня води

і 2-х амперний автоматичний вимикач для захисту вхідних і вихідних каналів цього пристрою (2 штуки).

Номінальна напруга: 220V АС,

Робочий діапазон: 150В-260В

Робоча частота: 50/60 Гц.

Робоча сила: <3 VA

Робоча температура: -10...+50

Підключення: з клемою

Розміри (мм) 44x75x85

Вага 250 гр.

Тип з'єднання: DIN дін-рейку + гвинти
