Реле управління 3 насосами почергове включення насосних станцій

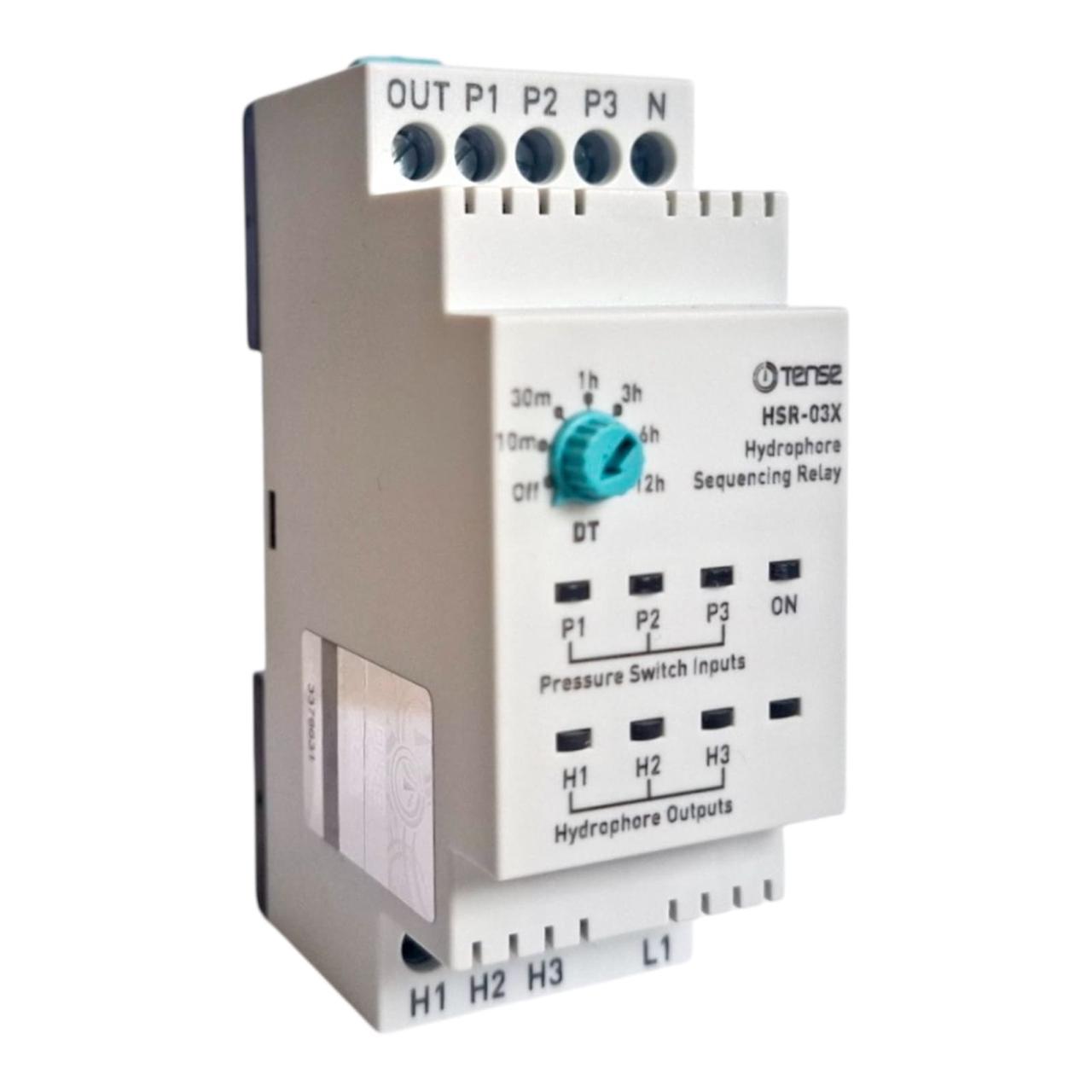

Реле послідовності роботи для трьох насосів / насосних станцій / гідрофорів , монтаж на панелі чи DIN рейку. HSR-03 TENSE.

Реле призначене для послідовного, попарного або одночасного включення трьох насосів / гідрофор при наявності потреби в підкачування води в системі водопостачання.

Алгоритм роботи реле:

При замиканні входу Pout і Р1/ Р2/ Р3 (датчики тиску Р1, Р2 або Р3) насос Н1 включається і працює 10 хв. Після цього проміжку часу, включається насос Н2 на 10 хв, після чого Н2 вимикається, включається Н3 на 10 хв і цикл повторюється знову.

Якщо протягом цього проміжку часу контакти Pout і Р1 (Р2) розмикаються, то працює насос вимикається, і при черговому замиканні Pout і Р1 /Р2 З3 , включиться інший насос і відлік тимчасового інтервалу починається спочатку поза залежності від того який з контактів Р1/Р2 або Р3 комутувався.

Якщо будуть замкнуті дві пари входів (Рout + Р1/Р2 або Рout + Р1/Р3 або Рout + Р3/Р2) до будуть включені два насоса Н1+Н2, потім Н1+Н3 і потім Н2+Н3. Перемикання буде відбуватися як після закінчення 10 хв, так і при комутації нових двох пар Рout + Р1/2/3

Якщо всі три входи Р1 / Р2 / Р3 будуть з'єднані з Pout (всі датчики тиску включені - велика витрата води), то всі три насоса Н1, Н2 і Н3 будуть включені, поки хоча б один з контактів Р1 / Р2 /Р3 не будуть розімкнуті.

При відключенні реле від живлячої напруги і повторному включенні живлення, цикл роботи реле починається з насоса Н1 або пари Н1+Н2

Схема підключення:

Важливо! : не підключайте до напруги контакти Pout , Р1, Р2, Р3 - це призведе до поломки виробу та анулювання гарантії виробника.

Не забудьте, будь ласка, замовити 2-х амперний автоматичний вимикач для захисту вхідних і вихідних каналів цього пристрою (4 штуки).
