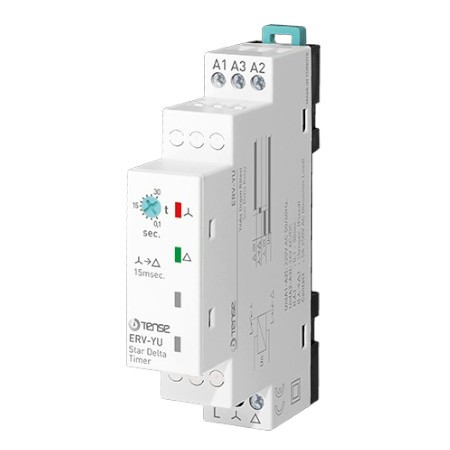

Реле "зірка трикутник", реле перемикання з регулюванням часу
630 ₴
- В наявності
- Код: ERV-YU
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
Реле пуску режимів зірка трикутник (пускове реле електромотора) робоча напуга 24/220 в змінного струму, індикація режиму ВКЛ, ЗІРКА, ТРИКУТНИК, установка часу режиму ЗІРКА. TENSE, ERV-YU.
Відомо , що для м'якого і плавного пуску електродвигуна його спочатку необхідно включати за схемою ЗІРКА , а після закінчення певного періоду часу , після набору оборотів перемикати обмотки двигуна в режим ТРИКУТНИК . Такиа схема включення забезпечує більш низький пусковий струм , що збільшує термін служби електродвигуна , та підвищує стабільність роботи всієї системи електропостачання.
Звичайно , переключити режими ЗІРКА - ТРИКУТНИК можливо робити за допомогою тумблера , але краще цей процес зробити автоматичним при використанні контакторів ( пускачів ) і пускового реле.
Для управління такими контакторами , компанія TENSE пропонує реле пуску реле або як їх ще називають пускові реле перемикання зірка трикутник - ERV - YU .

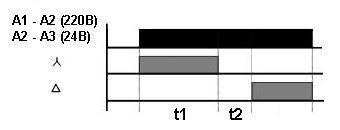

Діаграма тимчасових інтервалів роботи реле пуску зірка - трикутник .
При подачі робочої напруги на контакти А1 -А2 реле ERV - YU , вихід ЗІРКА з'єднання єднується з контактом Faz , включається індикатор ЗІРКА і починається відлік інтервалу розгону t1 ( 0.1 ... 30 сек . ) . Після інтервалу розгону t1 , вихід ЗІРКА і Faz розмикаються , гасне індикатор ЗІРКА , і стартує відлік інтервалу паузи t2 ( 15 мсек ) . Після закінчення інтервалу t2 з'єднання єднуються контакти Faz і ТРИКУТНИК , загоряється індикатор ТРИКУТНИК і в такому стані пускове реле знаходиться поки напуга подається на контакти А1 - А2.

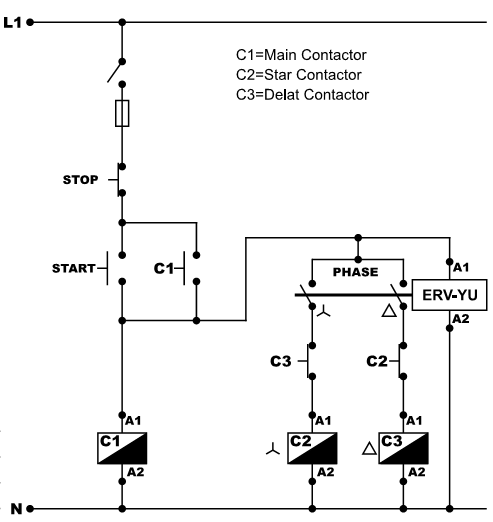

Схема включення електродвигуна в автоматичну систему перемикання ЗІРКА - ТРИКУТНИК при використанні реле пуску ERV- YU фірми TENSE:
Якщо для підключення цього реле Вам знадобяться пускачи, контактори в сборе с мех. блокировкою, механична блокировка окремо або якісна металева шафа IP65 все це також можливо придбати у нас за хорощою ціною з нашого складу.
У підсумку можна додати, що переключення реле "зірка-трикутник" виробництва TENSE може без жодних проблем замінити Вам більш дорогі реле такі як: ВЛ-163, РВП-3, ВЛ-32М, CRM-2T, PCG-417, CT-SDS.22S, CT-YDE, e.control.t18, ORT.12-230, CT-SDE, РМ Т 25, 808202400000
| Основні | |
|---|---|
| Виробник | Tense |
| Країна виробник | Туреччина |
| Ступінь захисту IP | 20 |
| Матеріал корпусу | Пластик |
| Тип монтажу | На DIN рейку |
| Технічні характеристики | |
| Кількість каналів | 1 |
| Кількість алгоритмів роботи | 1 |
| Користувацькі характеристики | |
| Монтаж | DIN+гвинти |
| Маса | 110 |
| Мінімальна температура зберігання | -40 |
| Максимальна температура зберігання | 50 |
| Термін служби | 25 |
| Кількість замикаючих контактів | 1 |
| Кількість розмикальних контактів | 1 |
| Кількість перемикаючих контактів | 1 |
| Максимальний струм комутації | 5 |
| Частота струму | 50 |
| Номінальна робоча напруга змінного струму | 220 |
| Споживана потужність | 6 |
| Мінімальна робоча температура | -20 |
| Максимальна робоча температура | 50 |
- Ціна: 630 ₴
