Реле часу циклічне двоконтурне реверсивне

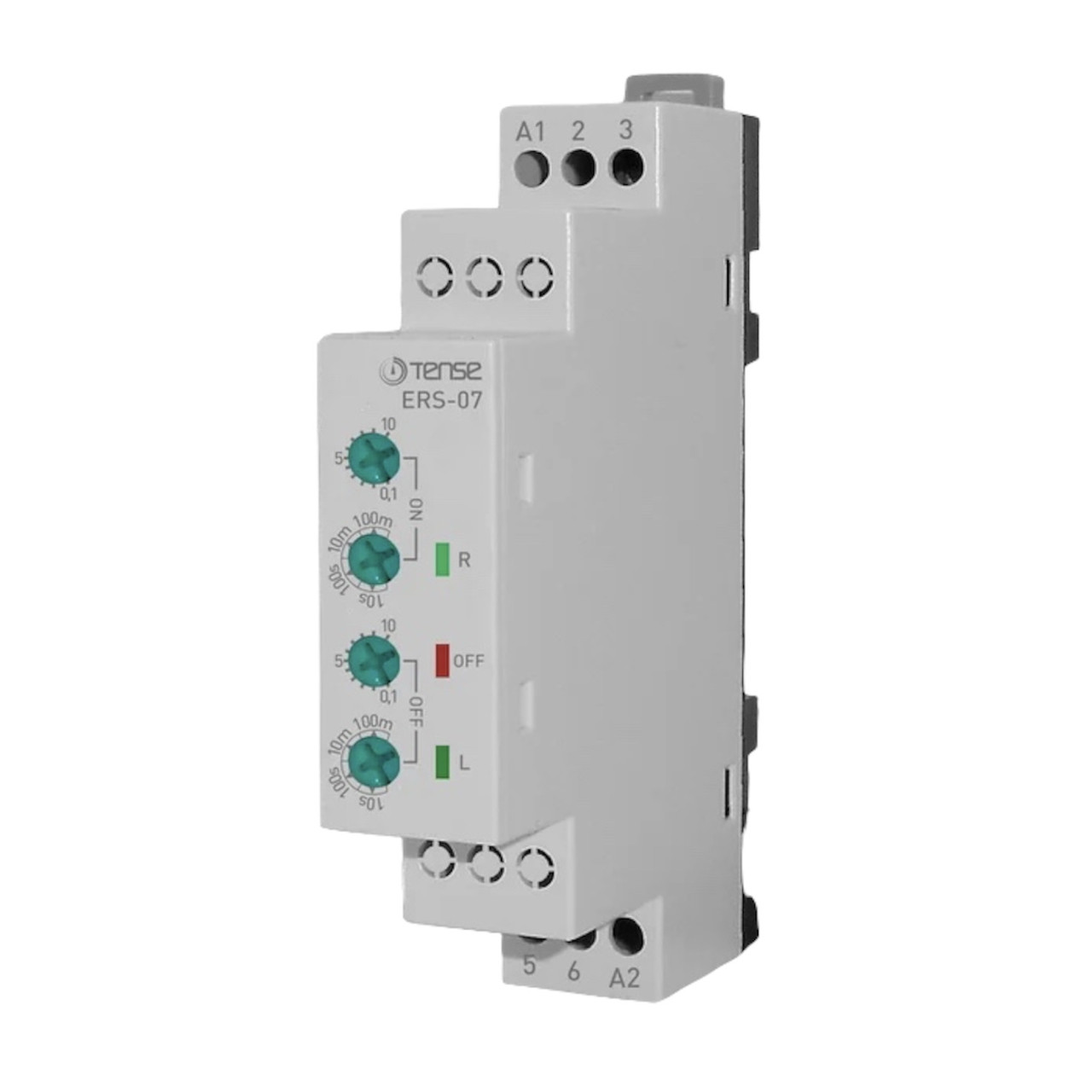

Фірма TENSE випустила на ринок нове реле часу - реверсивне реверсне циклічне реле ERS-07.

Цей пристрій призначений для циклічного включення двох незалежних навантажень в режимах "вліво - вправо", "вгору - вниз", "вперед - назад" або реалізації реверсивного режиму роботи електричного двигуна із затримкою між перемиканнями. У відмінності від попередніх моделей ER-S і ER-2S, в цьому реле Ви можете вибирати годину в діапазоні від 0,1 секунди до 100 хвилин як для режиму "Твкл" так і для режиму "Твикл".

Опис режиму роботи реле ERS-07 (TENSE).

1) При подачі робочої напруги на контакти А1 - А2 ( нуль - фаза) реле замикає контакти 2 і 3 на годину, встановлений за допомогою уставки 1 з урахуванням діапазону , подібного на перемикачі діапазону 1 (режим "Твкл" ) , контакти 5 і 6 розмикаються й підсвічується зелений світловий індикатор "Left" .

2 ) Після відліку заданого годині , контакти 2 і 3 розмикаються, підсвічується червоний світловий індикатор "Off" і в такому стані реле залишається на годину встановлену з допомогою уставки 2 і перемикача діапазону 2 (режим "Твикл" )

3 ) Після чого контакти 5 і 6 замикаються на час, встановлений за допомогою уставки 1 і перемикача діапазону 1 (режим " Твкл " ) . При цьому контакти 2 і 3 залишаються розімкнутими й підсвічується зелений світловий індикатор " Right " .

4 ) Потім , після закінчення встановленого часу , контакти 5 і 6 розмикаються і в такому стані реле залишається на час встановленої з допомогою уставки 2 і перемикача діапазону 2 (режим " Твикл " ) , при цьому підсвічується червоний світловий індикатор " Off" .

5 ) перехід до пункту 1)

Такий цикл повторюється до тих пір поки на контакти А1 і А2 подано робочу напругу.

В реле ERS -07 виробництва компанії TENSE , обидві групи комутації оснащені перекидними контактами , що значно розширює сферу застосування цього реле.

Технічні характеристики
