Реле часу цифровий таймер на плату щитової

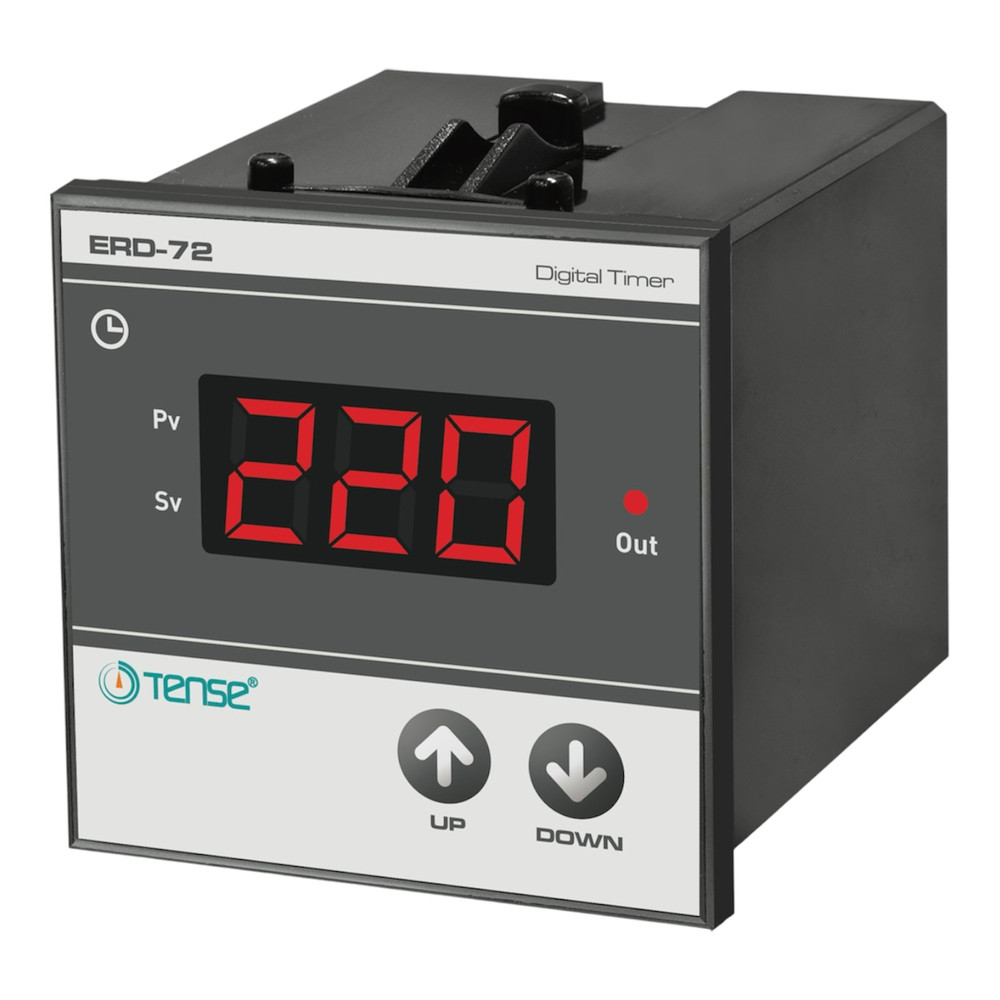

Реле часу затримки включення, таймер затримки включення, циклічне імпульсне реле, генератор імпульсів симетричних і не симетричні, врізне 72 мм х 72 мм, TENSE, ERD-72

Реле часу ERD— призначене для створення затримки часу включення або створення послідовності імпульсів певної послідовності для подачі керуючих сигналів в ланцюзі АСУ. Може знайти своє застосування в системах кліматичного контролю, системах управління басейнами, в системах сигналізації про аварійну ситуацію і т. д.

Основні характеристики:

• дві функції таймера - затримка включення і циклічне реле
• встановлюється час від 0,1 с до 999 хвилин
• індикація часу зворотного відліку (залишився)
• легке підключення за допомогою клеми

Технічні характеристики

• Розміри отворів панелі: 70×70 мм
• Дисплей: 1×3-значний 7-сегментний дисплей
• СТАРТ/СКИДАННЯ: миттєвий і відкладений вихід після ввімкнення живлення або миготіння
• Шкала: 99,9 секунд, 999 секунд, 99,9 хвилин або 999 хвилин (вибирається з передньої панелі)
• Роздільна здатність: 0,1 секунда / 1 секунда / 0,1 хвилина / 1 хвилина
• Точність: ±1.5%
• Відкладений вихід: Out1; реле (НО + НЗ), 250 В AC, 2 А (активне навантаження)
• Миттєвий вихід: Out2; реле (НО + НЗ), 250 В AC, 2 А (активне навантаження)
• Напруга живлення: 100…240 В AC, 50/60 Гц
• Споживана потужність: < 5 ВА
• Робоча температура: -20°C…55°C
• Робоча висота: < 2000 м

Схема підключення:

Габаритні розміри:
