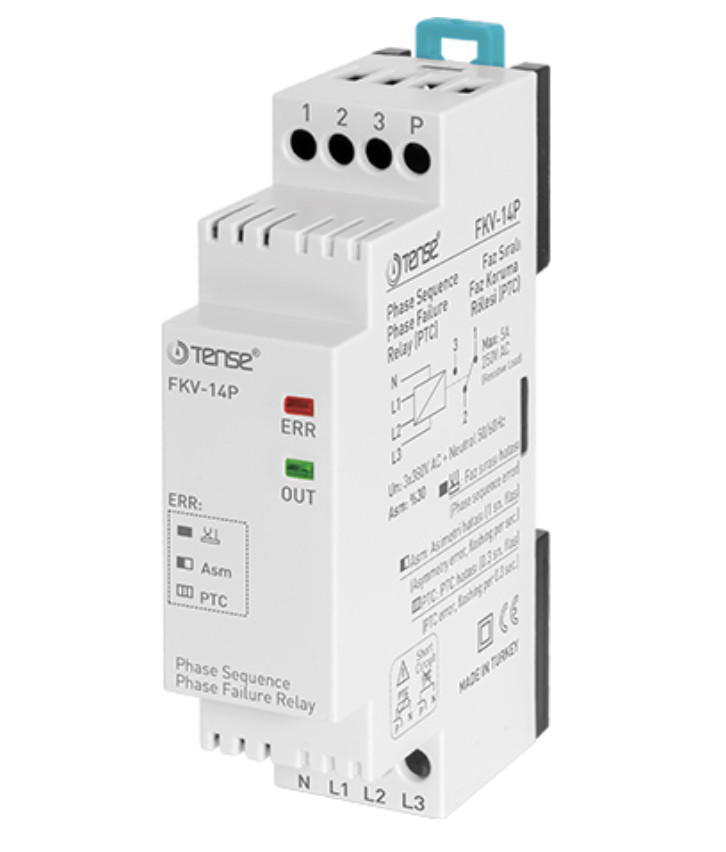

Реле контролю фаз пристрій захисту 3-х фазного електромотора датчик PTC
550 ₴
- В наявності
- Код: FKV-14P
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
Посилання на таблицю підбору реле контролю фаз
Реле контролю фаз з контролем наявності фаз, пропадання фази, злипання фаз, асиметрії фаз (фіксовано 40%), порядку чергування фаз, з контролем температури обмоток, з нейтраллю, з кріпленням на дін рейку FKV-14P, TENSE
Алгоритм роботи реле контролю фаз: при наявності всіх трьох фазних або лінійних напруг, підключених в правильній послідовності і температура обмоток в допустимих межах - реле знаходиться в робочому стані і контакти 15-18 замкнуті, світлодіод OUT підсвічується. Якщо напруга будь-якої з фаз змінюється більш ніж на 40% (або сумарне різноспрямована зміна перевищує цю межу) контакти 15-18 розмикаються контакти 15-16 замикаються і світлоіндикатор OUT вимикається. Теж відбувається якщо порушується порядок чергування фаз, додатково індикатор вимикається
Також реле реагує і на вихід температури електродвигуна за допустимі межі. При поверненні параметрів в задані межі, реле знову переходить в робочий стан.
Схема підключення реле контролю фаз FKV-14P
| Основні | |
|---|---|
| Виробник | Tense |
| Країна виробник | Туреччина |
| Кількість розмикальних контактів | 1 шт. |
| Кількість замикаючих контактів | 1 шт. |
| Перетин проводів, що підключаються | 1.5 кв.мм |
| Ступінь захисту IP | 40 |
| Мінімальна робоча температура | -20 град. |
| Максимальна робоча температура | 55 град. |
| Маса | 110 г |
| Дисплей | Ні |
| Індикація | Світлова |
| Контроль послідовності фаз | Так |
| Контроль пропадання фази | Так |
| Термін служби | 50 років |
| Матеріал корпусу | Пластик |
| Технічні характеристики | |
| Кількість фаз | 3 |
| Користувальницькі характеристики | |
| Контроль асиметрії фаз | 40% |
| Монтаж | DIN |
| Вхід для датчика РТС | + |
| Розмір | 22,5х90(65)х58 |
- Ціна: 550 ₴
