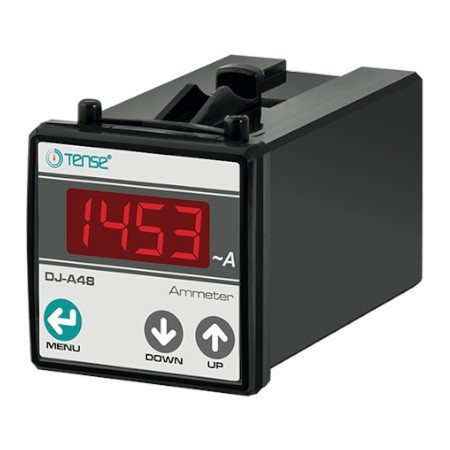

Амперметр електронний TENSE щитової 48х48 мм змінного струму

Панельний електронний амперметр для встановлення в щитове обладнання, лицьова панель 48х48 мм виробництва TENSE (Туреччина).

Використання пристрою та принцип роботи:

Амперметр призначений для контролю сили струму.

Підключіть пристрій згідно зі схемою. Трансформатори струму, які використовуються для амперметра, повинні бути підключені перед навантаженням, для якого потрібно провести вимірювання.

Максимальний струм не повинен перевищувати 5А, інакше пристрій може вийти з ладу.

При подачі живлення натисніть кнопку "меню", встановіть коефіцієнт трансформації струму за допомогою кнопок "вгору/вниз" і знову натисніть "меню" для збереження налаштувань. На екрані буде відображатися поточний струм системи.

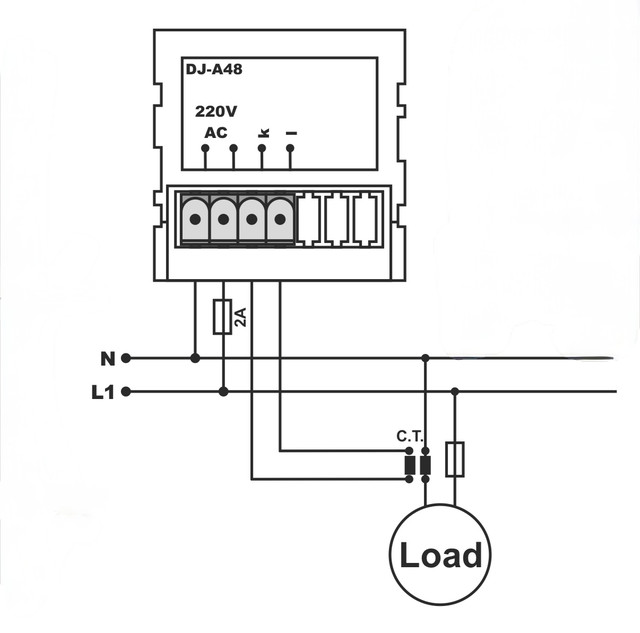

Схема підключення:

Технічні характеристики:

• Робоча напруга (Un): 150В - 270В AC
• Робоча частота: 50/60 Гц
• Розміри монтажного отвору: 46x46 мм
• Діапазон вимірювання: 100 мА – 5,5 А
• Споживана потужність: <4ВА
• Робоча температура: -20°C.....+55°C
• Тип з’єднання: Вставний клемний роз’єм
• Дисплей:1х4 цифры,  9 мм
• Точність вимірювання: ±1%
• Маса: Макс. 220 г
• Висота експлуатації: <2000 метрів
• Діаметр кабелю: 1,5 мм²
• Монтаж: Встановлення на передню панель

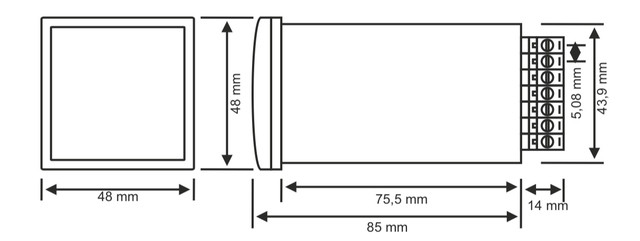

Габаритні розміри:
