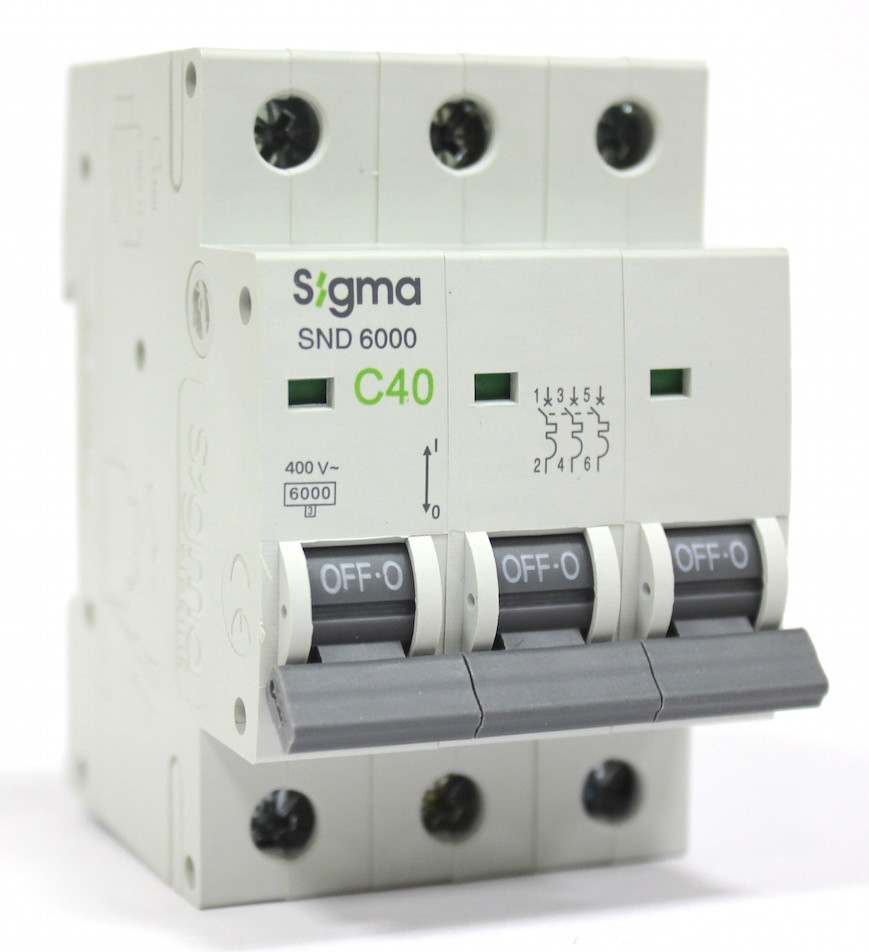

Автоматичний вимикач 40 ампер трьохфазний трьохполюсний C характеристика

Недорогий і надійний автоматичний вимикач ( автомат) 40 A трьохфазний трьохполюсний С характеристика струм К. З. 6кА .

Незаперечна перевага - безкомпромісна якість за доступною ціною

Автоматичні вимикачі серії Sigma призначені для захисту електричних ланцюгів від струмів короткого замикання і струмів перевантаження.

Автоматичний вимикач Сігма випускається від номіналу 2А і (увага!!!) До 125А в 1-2-3-4 полюсного виконанні.

Автоматичні трансформатори серії Sigma виробляються для наступних струмів КЗ - 3 kA, 4.5 kA, 6 kA, 10 kA і 16kA відповідно до стандартів EN 60898-1, EN 60947-2 і VDE 0660. Автоматичні вимикачі так само відповідають директиві для низьковольтного обладнання "Low Voltage Directive (LVD) 73/23/EEC".

Кабель перерізом до 25 мм2 може бути легко приєднаний до автомата, який у свою чергу легко монтується на стандартну 35 мм DIN рейку відповідно до EN 50022.

Крім того , можливий монтаж шини .

Максимальний момент затягування кабелю -2 Нм. Хоча підвідний кабель можна монтувати і знизу і зверху , завод виробник рекомендує підведення в автоматичн робити зверху. Клемні затискачі виконані зі ступенем захисту IP20 , відповідно до стандарту EN60529 .

Всі автоматичні вимикачі серії Сігма безпечні у використанні і мають можливість опломбування .

Важливо : любий автоматичний вимикач чи узо ( діфреле ) або будь-яку іншу нашу продукцію можна купити як за безготівковим розрахунком , так і за готівку з оформленням всіх потрібних Вам документів . Зверніть будь ласка увагу на те , що ціни вказані роздрібні - тобто без урахування можливої знижки!

Вибір автомата відповідно до характеристик розщеплення

• Тип B автоматичних вімікачів призначений для середньо індуктивних навантажень , у яких невеликі (або взагалі відсутні) стрибки споживання струму при включенні , наприклад електронагрівачі води, радіатори опалення , електропечі та інше.
• Тип C автоматичних вімікачів призначений для широкого кола навантажень - освітлення , кондиціонери , насоси та інші невеликі електродвигуни .
• Для включення пристроїв з великими пусковими струмами , такі як наприклад трансформатори , зварювальне обладнання , індуктивні двігуні підходять автоматичні вимикачі типу D.

Захист ланцюгів постійного струму - DC ланцюги


Характеристики терморозщеплення автоматичних вімікачів серії SIGMA практично не залежать від виду струму - будь то постійний струм або змінний. У тієї ж годину величину для магнітного розщеплювача при виборі автомата необхідно збільшити на 40%.

Наприклад, для автомата з характеристикою розщеплення B з номінальним струмом 10A його магнітний розчіплювач спрацює в діапазоні 30A - 50A при змінному струмі. Для постійного струму магнітний розчіплювач цього ж автомата спрацює в діапазоні 42.4 A - 70.7 A.

Так само необхідно враховувати, що для забезпечення розщіплюваної здатності при КЗ для постійного струму, для величин напруги до 48V, можна використовувати однополюсний автомат, для напруг між 48 і 110V - двополюсний, для діапазону 110 - 150V триполюсний і четирехполюсний для напруги до 200V.

Вплив нестандартних частот

Для вибору автоматичного вимикача для ланцюгів з частотами, які перевищують звичайні 50/60Hz, потрібно враховувати ефект, що надається на виріб такою частотою. На роботу терморозчеплючава частота не впливає. Магнітний ж розчіплювач безпосередньо схильний до впливу частот. Необхідно брати до уваги при частотах 100, 200, 300 і 400Hz, величини струмів магнітного розчеплювача автоматів будуть збільшується відповідно на 10, 20, 30 і 40%.

Втрати

Автоматичні трансформатори серії Sigma розроблені так, що втрати енергії в них зведені до мінімуму і значно менше, ніж це вимагають стандарти галузі (EN 60898-1).
