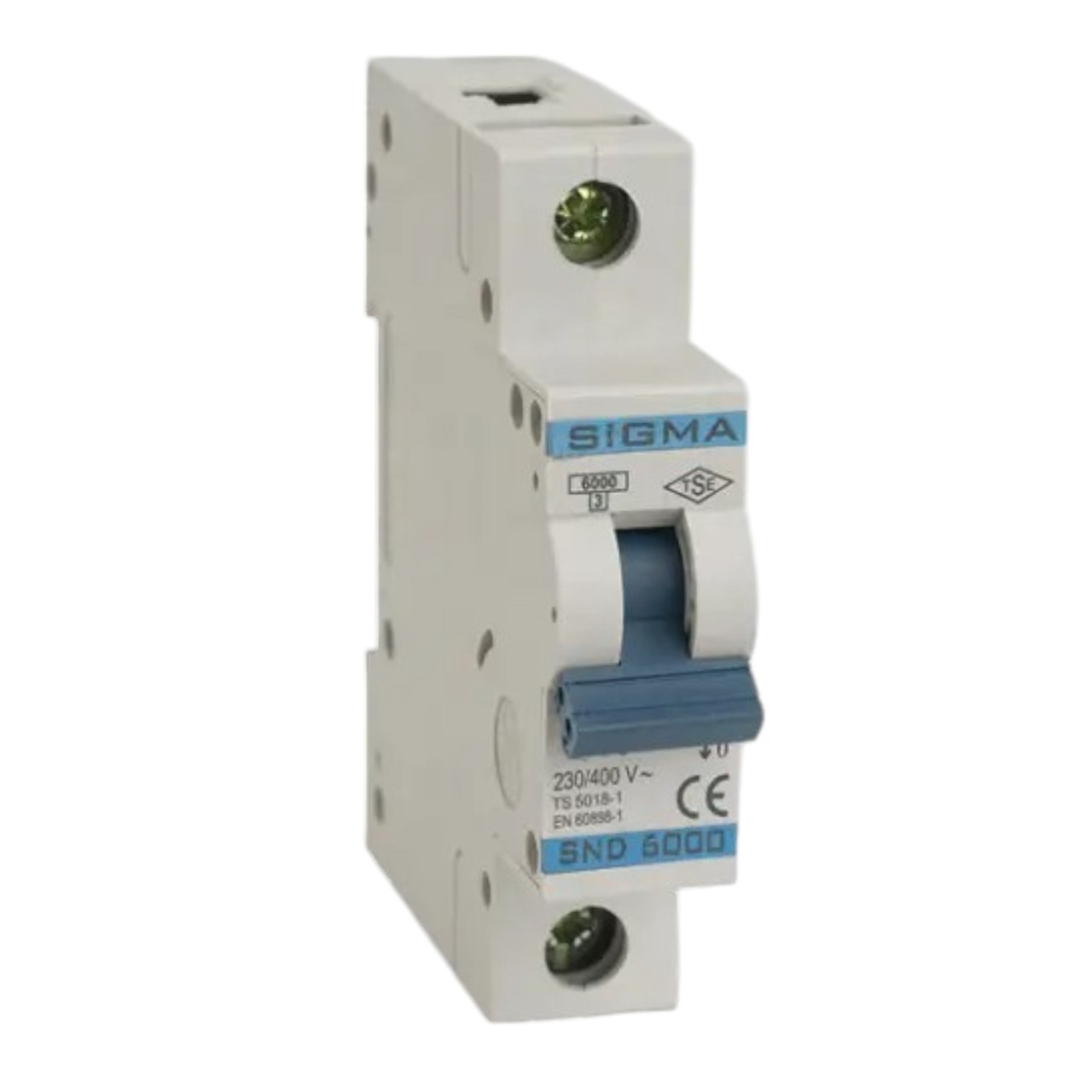

Автоматичний вимикач автомат 50 А однофазний однополюсний C характеристика

Недорогий і надійний автоматичний вимикач (автомат) 50 А однофазний однополюсний B характеристика струм К. З. 6кА.

Є характ. В, C і D, 1-2-3-4 підлогу, 10кА

Незаперечна перевага – безкомпромісна якість за доступною ціною


Автоматичні вимикачі серії Sigma призначені для захисту електричних ланцюгів від струмів короткого замикання і струмів перевантаження.

Автоматичний вимикач Сигма проводиться від номіналу 2А і (увага!!!) до 125А в 1-2-3-4 полюсном виконанні.

Автомати серії Sigma виробляються для наступних струмів КЗ - 3 kA, 4.5 kA, 6 kA, 10 kA і 16kA у відповідності зі стандартами EN 60898-1, EN 60947-2 і VDE 0660. Автоматичні вимикачі так само відповідають директиві для низьковольтного обладнання "Low Voltage Directive (LVD) 73/23/EEC".

Кабель перерізом до 25 мм2 може бути легко підключений до автомата, який в свою чергу легко монтується на стандартну 35 мм DIN рейку відповідно до EN 50022.

Крім того, можливий монтаж шини.

Максимальний момент затягування кабелю - 2 Нм. Хоча підвідний кабель можна монтувати і знизу і зверху, завод виробник рекомендує підведення в автомати робити зверху. Клемні затискачі виконані зі ступенем захисту IP20, у відповідності зі стандартом EN60529.


Всі автоматичні вимикачі серії Сигма безпечні у використанні і мають можливість опломбування.


Важливо: будь-автоматичний вимикач або узо (діфреле) або будь-яку іншу нашу продукцію можна придбати як по безготівковому розрахунку, так і за готівку з оформленням всіх потрібних Вам документів. Зверніть будь-ласка увагу на те, що ціни вказані роздрібні, тобто без урахування можливої знижки!!!


Вибір автомата згідно з характеристикою расцепляющей

• Тип B автоматичних вимикачів призначений для середньо індуктивних навантажень, у яких невеликі (або взагалі відсутні) стрибки споживання струму при включенні, наприклад електронагрівачі води радіатори опалення, електропечі та інше.

• Тип C автоматичних вимикачів призначений для широкого кола навантажень - освітлення, кондиціонери, насоси та інші невеликі електродвигуни.

• Для включення пристроїв з великими пусковими струмами, такі як, наприклад, трансформатори, зварювальне обладнання, індуктивні двигуни підходять автоматичні вимикачі типу D.

Захист ланцюгів постійного струму DC ланцюга

Характеристики терморасцепителя автоматичних вимикачів серії SIGMA практично не залежать від виду струму - будь то постійний або змінний струм. У теж час величину магнітного розчеплювача при виборі автомата необхідно збільшити на 40%.

Наприклад, для автомата з характеристикою розчеплення B з номінальним струмом 10A його магнітний розчіплювач спрацює в діапазоні 30A - 50A при змінному струмі. Для постійного струму магнітний розчіплювач цього ж автомата спрацює в діапазоні 42.4 A - 70.7 A.

Так само необхідно враховувати, що для забезпечення расцепляющей здатності при КЗ для постійного струму для величин напруги до 48V можна використовувати однополюсний автомат, для напруги між 48 і 110V - двополюсний, для діапазону 110 - 150V трьохполюсний і чотирьохполюсних для напруги до 200V.

Вплив нестандартної частоти

Для вибору автоматичного вимикача для ланцюгів з частотами перевищують звичайні 50/60Hz, потрібно враховувати ефект, що надається на виріб такою частотою. На роботу терморасцепителя частота не впливає. Магнітний ж розчіплювач безпосередньо піддається впливу частот. Необхідно приймати в розрахунок при частотах 100, 200, 300 and 400Hz, величини струмів магнітного розчіплювача автоматів будуть збільшується відповідно на 10, 20, 30 and 40%.

Втрати

Автомати серії Sigma розроблені так, що втрати енергії в них зведені до мінімуму та значно менше, ніж це вимагають стандарти галузі(EN 60898-1).
