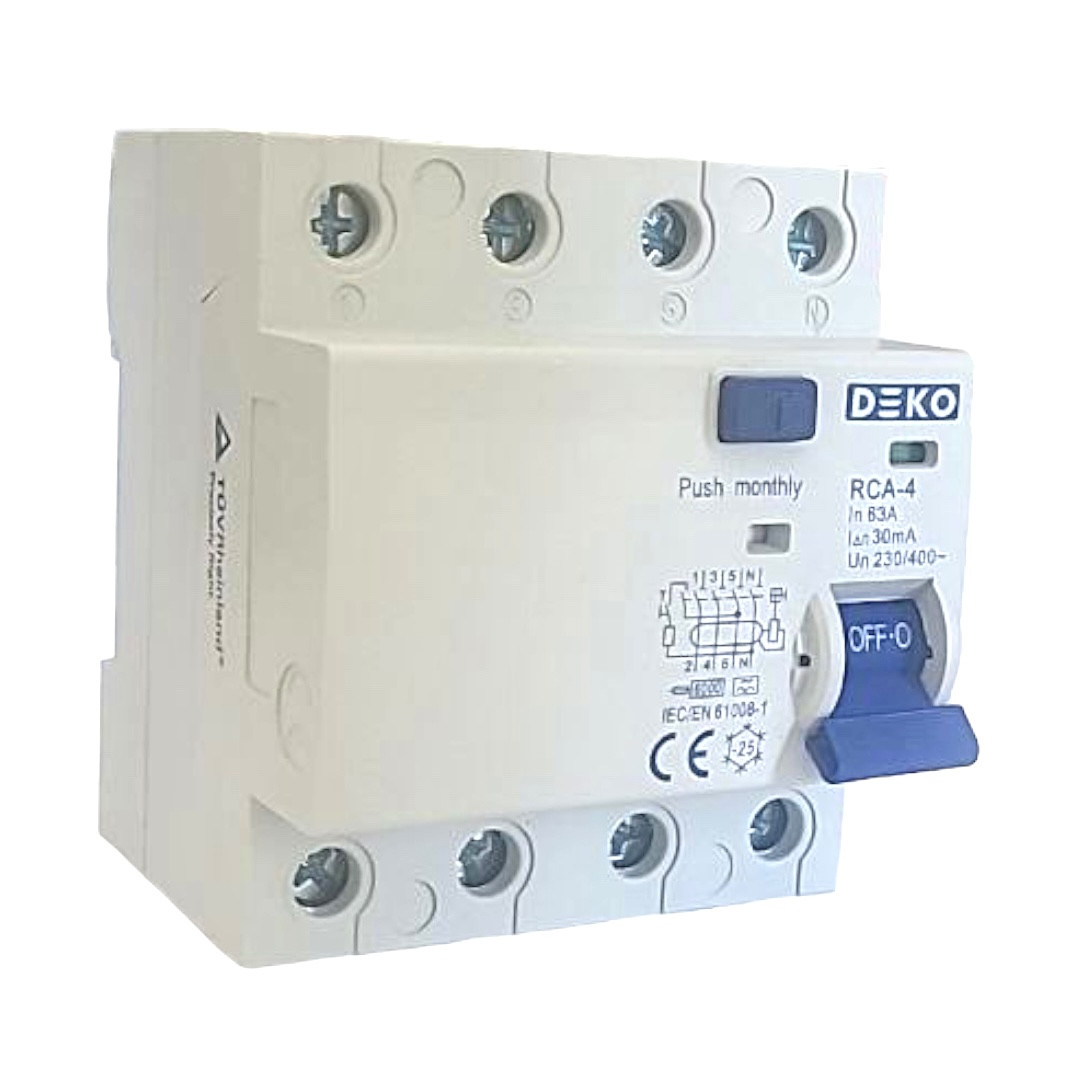

ПЗВ диф реле 4-полюсне, 30 мА, тип A, 40А

ПЗВ, диференціальне реле  чотириполюсне, струм витоку 30 мА,  тип A (для змінного та пульсувального постійного струму), виробництва DEKO ELEKTRIK (Туреччина)

Пристрої захисного вимкнення компанії Deco — це прилади захисту, які здатні захистити людину від ураження електричним струмом, запобігти пожежам, викликаним розривами ізоляції через передчасне виявлення цих розривів. Компанія випускає ПЗВ з 2-м і 4 полюсами згідно зі стандартом TS EN 61008 і в повній відповідності вимогам якості ISO9001-2008.

Класифікація

Під час вибору ПЗВ необхідно брати до уваги 4 основні чинники:


• Рівень струму витоку

  ПЗВ на 30 мА використовується для запобігання ураженням електричним струмом у разі прямого/непрямого дотику; УЗО на 300мА защитит от пожара.


• Кількість полюсів

  Двополюсні пристрої використовуються в однофазних електричних мережах, а пристрої на 4 полюси ставлять в електричні мережі на три фази відповідно.


• Номінальний струм

  Номінальний струм ПЗВ має бути таким самим або вищим, ніж у автоматичного/магнітного вимикача, встановленого перед ним. ТОВ, що проходить через ПЗВ, має бути нижчим, ніж номінальний струм самого ПЗВ.


• Селетивність

Чутливість до різних типів диференціальних струмів

За чутливістю до різних типів диференціальних струмів ПЗВ зазвичай поділяють на типи АС, А і В.

• Тип AC призначені тільки для змінних диференціальних струмів. Пульсувальні складники постійного струму (DC) залишкового струму можуть призвести до зниження чутливість до реакції або блокування функції вимкнення (згідно з IEC/EN 61008).
• Тип А для змінного та пульсувального постійного струму, можливо, й наявність невеликого значення плавного постійного диференціального струму до 6 мА (згідно з IEC/EN 61008).
• Тип B для всіх типів диференціального струму, тобто змінного, пульсувального постійного та плавного постійного диференціального струму (IEC/EN 62423). Вони  можуть виникати в промислових і комерційних установках (і/або навіть у житлових приміщеннях), де використовуються перетворювачі частоти, фотогальванічні застосовуються силові установки та інше обладнання із силовими напівпровідниковими елементами.

Принципова відмінність типів АС і А полягає в типі матеріалу осердя, що сумує трансформатора струму.

Схема під'єднання:
