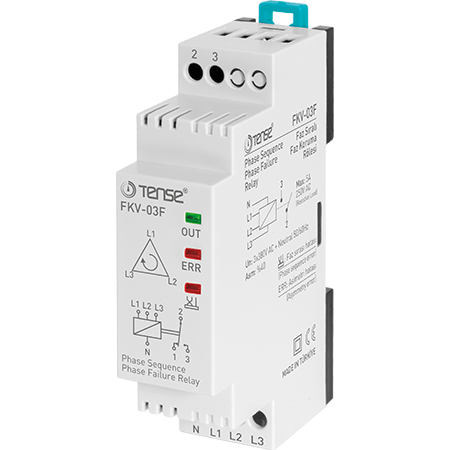

Реле контролю фаз пристрій захисту 3-х фазного послідовність фаз електродвигуна
497 ₴
- В наявності
- Код: FKV-03F
Реле контролю фаз пристрій захисту 3-х фазного послідовність фаз електродвигунаВ наявності
497 ₴
+380672182423
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
повернення товару протягом 14 днів за рахунок покупця
Посилання на таблицю підбору реле контролю фаз
Реле контролю фаз для захисту 3-фазного електродвигуна - контроль послідовності, наявності та асиметрії фаз (фіксоване налаштування 40%), FKV-03F, TENSE
Використання і принцип роботи пристрою
Нормальна робота (без помилок): Коли фази мають нормальні значення і послідовно фаза правильна, реле активується і загоряється світлодіод OUT.
Ошибка асимметрии: коли яка-небудь фаза виходить за межі нормального діапазону, світлодіод ERR гасне, а реле деактивується.
Обратное чередование фаз (Ошибка чередования фаз): Світлодіод помилки чередування фази ( ) горить постійно, світлодіод OUT гасне, а реле деактивується.
Реле активовано: Контакти 2 (COM) і 3 (NO) замкнуті.
Реле деактивовано: 2 (COM) і 3 (NO) разомкнуті.
Схема підключення:
Технічні характеристики
- Робоча напруга (Un): 3 x 380 В змінного струму з нейтраллю
- Робоча частота 50/60 Гц.
- Робоча потужність: <6 ВА
- Робочий темп. : -20°С.....+55°С
- Допуск (асиметрія): ~%40
- Контакт: 5A 250V AC резистивне навантаження
- Дисплей: 3x LED
- Монтаж: Встановлюється на DIN-рейку
- Маса: <150гр.
- Діаметр кабелю: 2,5 мм2
Характеристики
| Основні | |
|---|---|
| Виробник | Tense |
| Країна виробник | Туреччина |
| Похибка вимірювання | 1 % |
| Час спрацьовування | 1 сек |
| Матеріал корпусу | Пластик |
| Тип монтажу | На DIN рейку |
| Мінімальна робоча температура | -20 град. |
| Максимальна робоча температура | 55 град. |
| Дисплей | Ні |
| Індикація | Світлова |
| Маса | 150 г |
| Контроль послідовності фаз | Так |
| Контроль пропадання фази | Так |
| Ступінь захисту IP | 40 |
| Термін служби | 10 років |
| Технічні характеристики | |
| Кількість фаз | 3 |
| Номінальний струм | 5 А |
| Максимальна потужність | 6 Вт |
| Габаритні розміри | |
| Довжина | 60 мм |
| Висота | 90 мм |
| Ширина | 23 мм |
| Користувальницькі характеристики | |
| Контроль асиметрії фаз | 40% |
| Вхід для датчика РТС | - |
