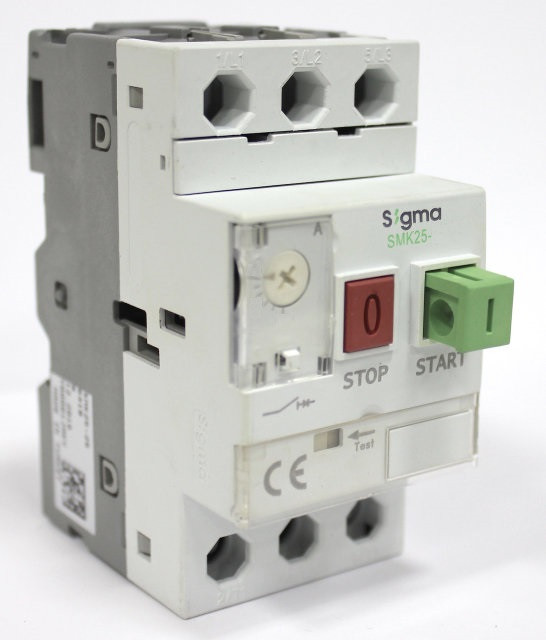

Автомат пуску/захист двигуна/ мотор автомат типу ПРК (АПД). SIGMA Elektrik (Туреччина)
Призначені для комутацій ланцюгового змінного струму напругою від 110 до 690 В частотою 50/60 Гц, а також для керування й захисту трифазних асинхронних двигунів від перевантаження та короткого замикання, згідно з міжнародними стандартами TS EN 60947-4-1, TS EN 90947-2
Поєднують у собі кілька функцій: функції автоматичного вимикача захисту двигуна і функції ручного пускача (АПД). Регульована втома дає змогу підібрати необхідний робочий струм для конкретного двигуна або режиму роботи.
Застосовуються на промислових об'єктах, у сільському господарстві, будівництві. Також можливе використання для місцевого керування окремими електродвигунами, в автоматиці житлових і адміністративних споруд або дрібного виробництва - наприклад витяжними вентиляторами, електронасосами, підіймачами, заважками, розмежувачами, точильними станками, бетономішалками, дренажними насосами, станціями водопідіймання, каналізаційними насосами, станками та обладнанням з електродвигунами.
Правильно підібрати пусковий автомат для Вашого завдання можна за допомогою рекомендацій зведених у таблиці, які можна знайти в каталозі за посиланням
.
Швидкий підбір мотора автомата відповідно до потужності ел. двигуна можна зробити за таблицею нижче:
|
Струм утоми А |
Потужності стандартних елетроматорів (кВт) |
Артикул для замовлення |
||||
|
Однофазні мотори |
3-фарні мотори |
|||||
|
230V |
230V |
400V |
500V |
690V |
||
|
кВт |
кВт |
кВт |
кВт |
кВт |
||
|
0,11 - 0,16 |
- |
- |
0,02 |
- |
- |
|
|
0,16 - 0,25 |
- |
0,03 |
0,06 |
- |
- |
|
|
0,25 - 0,40 |
- |
0,06 |
0,09 |
- |
- |
|
|
0,40 - 0,63 |
- |
0,09 |
0,12 |
0,25 |
0,25 |
|
|
0,63-1 |
- |
0,12 |
0,25 |
0,37 |
0,55 |
|
|
1-1,6 |
- |
0,25 |
0,55 |
0,55...0,75 |
1,1 |
SMK25 - 1.6 |
|
1,6 - 2,5 |
- |
0,37 |
0,75 |
1,1 |
1,5 |
SMK25 - 2.5 |
|
2,5-4 |
0,09 |
0,75 |
1,5 |
1,5...2,2 |
3 |
SMK25 - 4 |
|
4-6,3 |
0,18 |
1,5 |
2,2 |
3 |
4 |
SMK25 - 6.3 |
|
6-10 |
0,37 |
3 |
4 |
4...5,5 |
7,5 |
SMK25 - 10 |
|
9-14 |
0,55 |
3 |
5,5 |
7,5 |
11 |
SMK25 - 14 |
|
13-18 |
0,75 |
4 |
7,5 |
9 |
11 |
SMK25 - 18 |
|
17-23 |
1,1 |
4 |
9 |
11 |
15 |
SMK25 - 23 |
|
20-25 |
1,5 |
5,5 |
11 |
15 |
18,5 |
SMK25 - 25 |

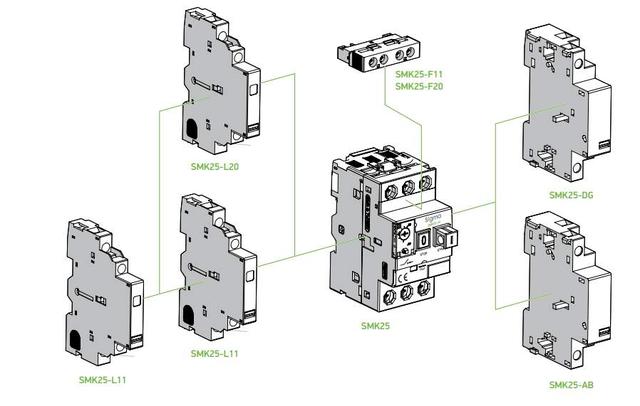

Категорія застосування АС-3. До автомата пуску/захисту електродвигуна пропонуються також аксесуари — бічні та фронтальні контакти 1НО+1НЗ або 2НО або 2 НЗ, незалежний розчіплювач, розчіплювач низької напруги, блок сполучення з електромагнітним контактором. Їх можлива комбінація показана на малюнку:

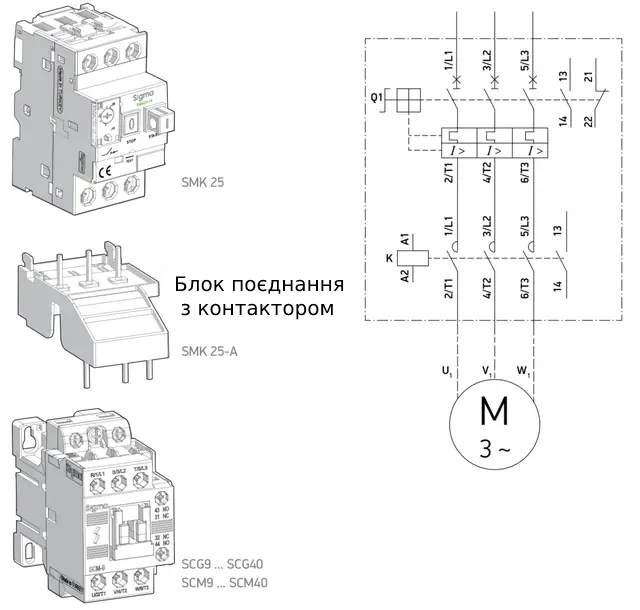

Якщо Ви плануєте використовувати автомат пуску як захисний автомат від короткого замикання й перевантаження за струмом у комбінації з магнітним пуском, то можна використовувати блок сполучення як показано на малюнку нижче

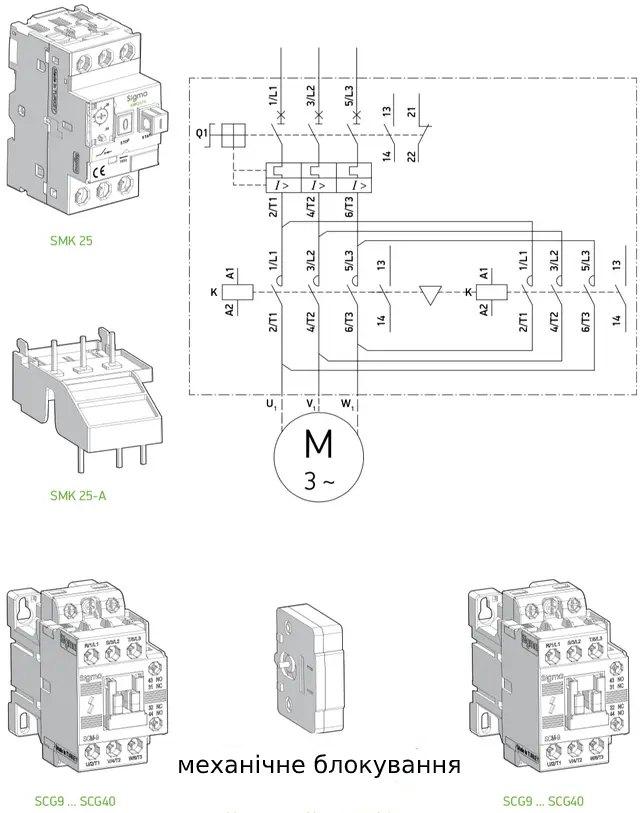

Якщо необхідно захищати ланцюг із реверсним пускачем, то можна використовувати таку схему під'єднання:
АПД виробництва компанії SIGMA без проблем замінить відомі автомати пуску, як-от LMS25, ПРК32, ММ510, АПД-32, GZ1, GV2P, MS132, АПД-80, MS116, ПРК64
| Основні | |
|---|---|
| Виробник | Sigma Elektrik |
| Країна виробник | Туреччина |
| Користувальницькі характеристики | |
| Діапазон струму уставки | 0,11 - 0,16 А, струм к. з.100 кА |
