Цифровий програмований таймер

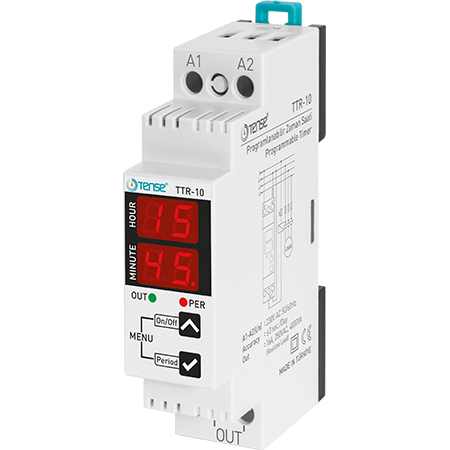

Цифровий програмований  таймер TTR-10 для контролю щоденної роботи електрообладнання впродовж заданих періодів часу, виробництва TENSE (Турция)

• 230 В змінного струму
• Годинник реального часу
• Кількість програм: 48/72/96/144/288
• Час перемикання: 5/10/15/25/30 хвилин
• Реле часу можна регулювати
• 16 А, 250 В змінного струму, 4000 ВА (резистивне навантаження)

Використання й принцип роботи пристрою

ТТР-10 працює  упродовж заданого періоду або часу (вимк. або 1-99 сек.) у встановлених тимчасових інтервалах. TTR-10 повторює цей цикл щодня, поки на нього подається живлення.

Періоди (Pr): можна встановити як 5-10-15-20 і 30 хвилин.
Час увімкнення реле (Tr): Може бути встановлене значення Off або від 1 до 99 секунд.
Режим роботи (nd): Можна встановити At, Of і On.

•   Auto (At): Пристрій автоматично вмикає/вимикає реле відповідно до встановлених періодів.
•   Вимк. (Of): Пристрій не активує реле незалежно від налаштованих періодів. Використовується для ручного вимкнення реле.
•   Вмик. (On): Пристрій містить реле незалежно від налаштованих періодів. Використовується для ручного вмикання реле.

Світлодіоди повідомлень і дисплей. Два світлодіоди й один дисплей на пристрої надають інформацію про параметри та стан пристрою.

•  Светодиод OUT: Цей світлодіод загоряється, коли реле є під напругою.
•  Светодиод  PER : У звичайному режимі роботи; Цей світлодіод загоряється під час введення часу, встановленого для спрацьовування реле. На екрані настроювання періоду (ввімкнення/вимкнення реле в годиннику) цей світлодіод вмикається або вимикається залежно від встановленого стану.

Технічні характеристики

• Робоча напруга: 100-240 В змінного струму, 50/60 Гц.
• Робоча потужність: <6 ВА
• Робочий темп. : -20°С.....+55°С
• Точність: ≤3сек/день
• Кількість програм (періоди): 288 (5мин), 144 (10мин), 96 (15мин), 72 (20мин), 48 (30 хв)
• Термін придатності батареї: 5 років
• Дисплеї: світлодіодний дисплей 2x2, 2 світлодіоди.
• Тип з'єднання: кріплення на рейку
• Вага: <90 г.
• Вихід 16 А, 250 В змінного струму, 4000 ВА (Резистивне навантаження)
• Робоча висота: <2000 м
•  Діаметр кабелю: 2,5 мм2

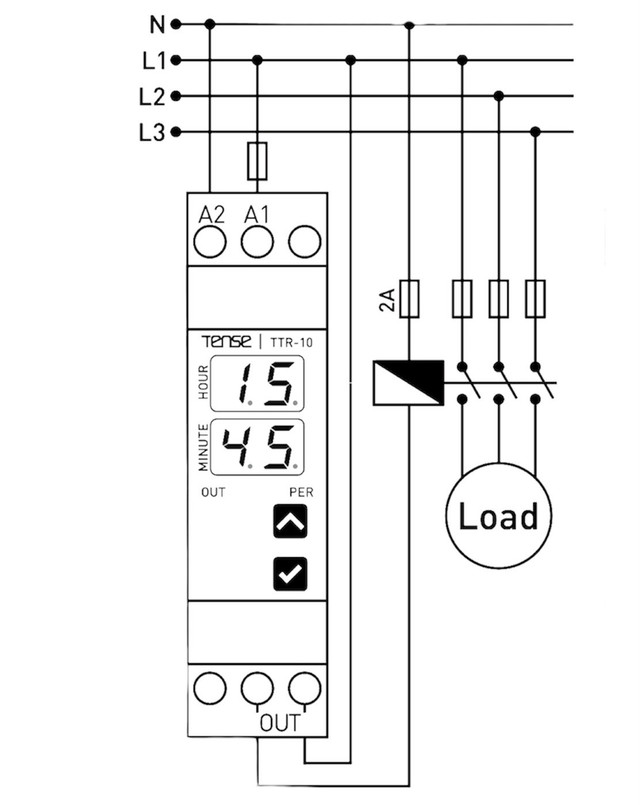

Схема підключення
