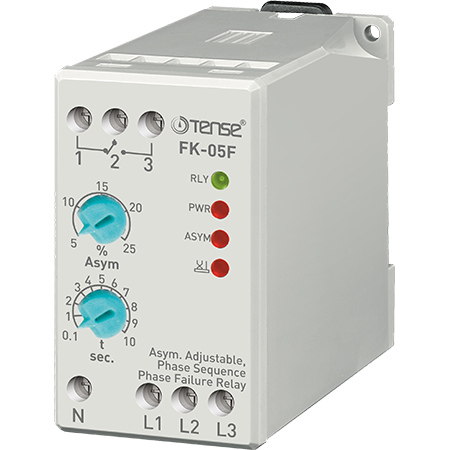

Реле контролю фаз без нейтралі, пристрій захисту 3-х фазного електродвигуна мікропроцесорні

677

  • В наявності
  • Код: FK-05F
Реле контролю фаз без нейтралі, пристрій захисту 3-х фазного електродвигуна мікропроцесорні
Реле контролю фаз без нейтралі, пристрій захисту 3-х фазного електродвигуна мікропроцесорніВ наявності
677
+380672182423
  • +380 (44) 500-28-16
  • +380 (44) 500-28-17
  • +380 (67) 218-22-70
+380672182423
  • +380 (44) 500-28-16
  • +380 (44) 500-28-17
  • +380 (67) 218-22-70
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Посилання на таблицю підбору реле контролю фаз

Реле контролю фаз з контролем пропадання фази, злипання фаз, асиметрії фаз (з регулюванням 5-25%), чергування фаз, з контролем мінімального і максимального напруги (фіксований діапазон міжфазної напруги 150В-460В), з кріпленням на дін рейку FK-05F, TENSE

Алгоритм роботи реле контролю фаз: за наявності всіх трьох фазних або лінійних напруг, підключених у правильній послідовності і всі міжфазні напруги в допустимих межах - реле знаходиться в робочому стані і контакти 2-3 замкнуті, світлодіод OUT підсвічується. Якщо напруга будь-якої фази змінюється більш ніж на величину, встановлену за допомогою верхнього перемикача (або сумарна різноспрямована зміна перевищує цю межу) світиться світлодіод ASM і починається відлік часу, заданого за допомогою нижнього перемикача.

Після закінчення цього часу контакти 2-3 розмикаються контакти 1-2 замикаються і світлоіндикатор OUT вимикається. Після повернення різниці напруг в заданий діапазон, після відліку такого ж проміжку часу, відбувається зворотне перемикання контактів.

Якщо будь-яка з фазних напруг опускається нижче 150 вольт або піднімається вище 460 Вольт, то через 2 секунди реле вимикає світлодіод OUT, контакти 2-3 розмикаються контакти 1-2 замикаються. Після повернення напруги в зазначені межі, реле запускає відлік часу, заданого за допомогою нижнього перемикача і після чого виробляє розмикання контактів 1-2 і замикання 2-3.

Теж відбувається якщо порушується порядок чергування фаз, додатково індикатор вимикається



Схема підключення реле контролю фаз FK-15F

Реле контроля фаз

Габаритні розміри:

Технічні характеристики:

Робоча напруга (Un) ..: 3 x 380 В змінного струму
Робоча частота....: 50/60 Гц.
Робоча потужність ...........: < 6 ВА
Робоча температура: -20 ° C ..... + 55 ° C
Асиметрія: 5% - 25% (регульована)
Час очікування помилки: 0,1 сек. - 10 сек. (регульований)
Дисплей ..........................: світлодіодний індикатор
Вага ...........................:       210гр.
Контакт .........................: 5A / 250 В змінного струму (резистивне навантаження)
Монтаж .......................: Вертикальний монтаж у панелі або зібраний на DIN-рейці
Робоча висота .........: <2000 метрів
Діаметр кабелю ............: 2,5 мм2

Характеристики
Основні
ВиробникTense
Країна виробникТуреччина
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища55 град.
Ступінь захисту IP40
Користувальницькі характеристики
Контроль послідовності фаз+
Контроль асиметрії фазрегулюється
МонтажDIN
min/max Uтаймер
Розмір35х90(65)х58
Контроль пропадение фази+
Інформація для замовлення
  • Ціна: 677
