Реле контролю напруги з таймером затримки

Посилання на таблицю підбору реле напруги

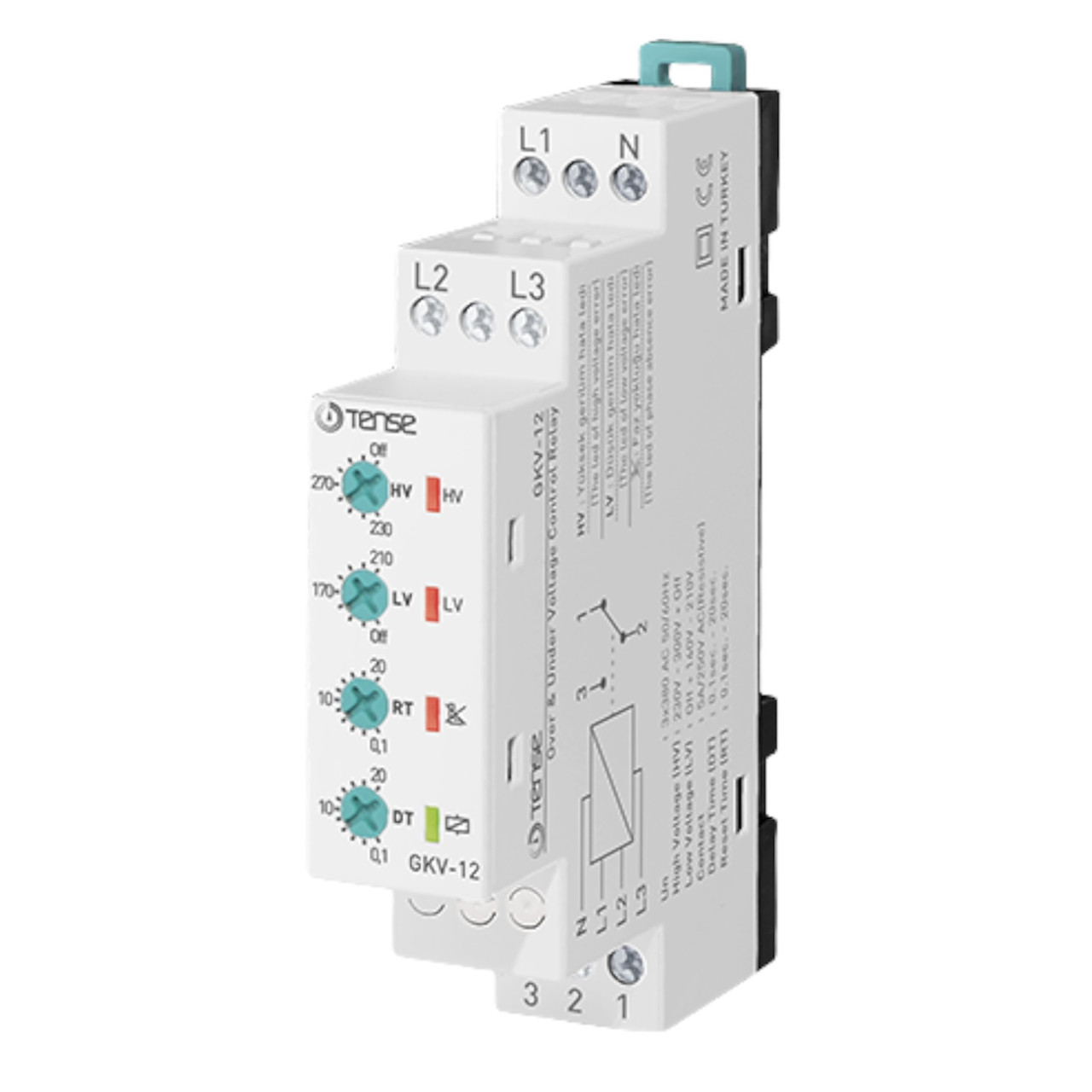

Реле контролю напруги з таймером затримки повернення в робочий стан, контроль підвищеного і зниженого напруги, налаштування значень мінімального і максимального напруги, GKV-12, TENSE

Алгоритм роботи реле контролю напруги наступний:

 Коли реле підключено до напруги живлення і значення напруги відповідають встановленим значенням, реле активується і спалахує світлодіод реле (). Коли значення напруги виходять за межі встановлених значень, світиться відповідний світлодіод несправності, він очікує часу затримки (DT), після закінчення часу реле деактивується і світлодіод реле гасне. Коли напруга повертається до своїх нормальних значень, пристрій очікує часу скидання (RT), після цього часу реле активується і спалахує світлодіод реле.

Необхідні налаштування та сповіщення про помилки
HV: задане значення високої напруги, коли напруга піднімається вище цього значення, світиться світлодіод HV.
LV: Задане значення низької напруги, коли напруга падає нижче цього значення, світиться світлодіод LV.
DT: Delay Time, час очікування перед входом у помилку.
RT: Reset Time, час очікування спрацьовування реле, коли напруга повернеться в норму.

Схема підключення реле напруги

• Реле активовано: замкнуті контакти 2 і 3, розімкнені 1 і 2.
• Реле деактивовано: замкнуті контакти 2 і 1, розімкнуті 3 і 2.

Технічні характеристики

• Робоча напруга: 3x380 В змінного струму, 50/60 Гц
• Номінальна робоча напруга: 220 В змінного струму, 50/60 Гц
• Висока напруга: 230В-300В
• Низька напруга: 140В-210В
• Час затримки: 0,1 с. - 20 сік.
• Час повернення у вихідний стан: 0,1 с. - 20 сік.
• Робоча потужність: < 6 ВА
• Робоча темп.: -20 ° C ..... + 55 ° C
• Дисплеї: 4 світлодіоди
• Вага: 0,210 кг.
• Контакт: 5A 250VAC Резистивне навантаження
• Висота під час експлуатації: <2000 м
• Діаметр кабелю: 1,5 мм2
•
