НАДІЙНИЙ ЗАХИСТ ТА КОНТРОЛЬ ВАШОГО ЕЛЕКТРООБЛАДНАННЯ
Кошик

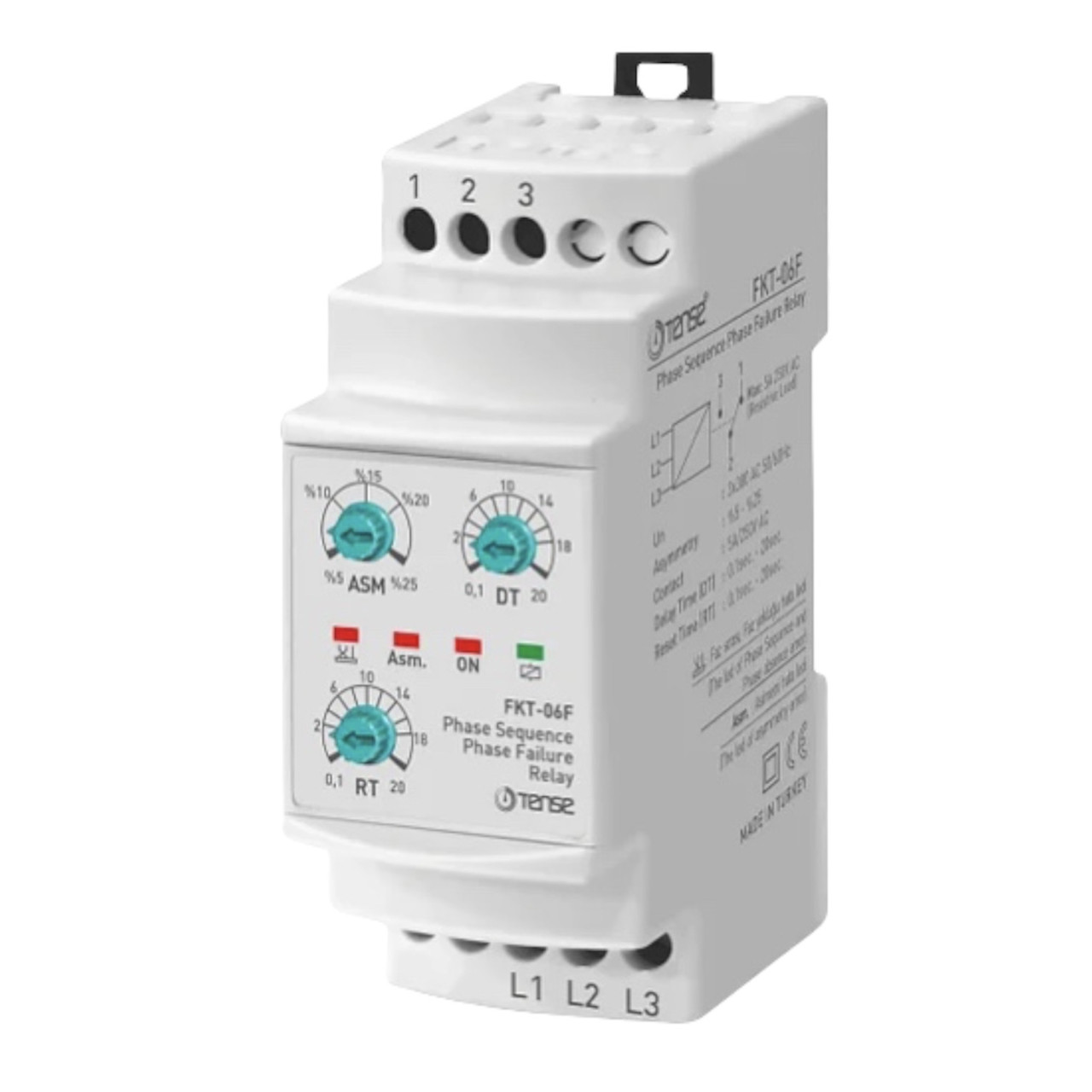

Реле захисту фази з регульованою асиметрією без нейтралі з контролем чергування фаз, фото 2

Реле захисту фази з регульованою асиметрією без нейтралі з контролем чергування фаз

684

  • В наявності
  • Код: FKT-06F
Реле захисту фази з регульованою асиметрією без нейтралі з контролем чергування фаз
Реле захисту фази з регульованою асиметрією без нейтралі з контролем чергування фазВ наявності
684
+380672182423
  • +380 (44) 500-28-16
  • +380 (44) 500-28-17
  • +380 (67) 218-24-23
  • +380 (67) 218-22-70
+380672182423
  • +380 (44) 500-28-16
  • +380 (44) 500-28-17
  • +380 (67) 218-24-23
  • +380 (67) 218-22-70
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Реле захисту фаз без нейтралі з регулюванням асиметрії з контролем чергування фаз, для захисту трифазних двигунів з чутливими значеннями асиметрії від помилок із-за напруги. Діапазон міжфазної напруги: 240 - 500 В





Використання пристрою і принцип роботи
Підключіть пристрій згідно зі схемою підключення.

Реле обриву фази без нейтралі з регульованою асиметрією fkt-двигунів-06

Відрегулюйте налаштування асиметрії, часу затримки помилки і часу скидання пристрою у відповідності зі значеннями робочого напруги навантаження. Коли пристрій знаходиться під напругою, якщо значення напруги нормальні згідно з установленим значенням асиметрії, реле активується і горить світлодіод реле (). Для моделей з контролем чергування фаз чергування фаз також повинно бути правильним. Коли значення напруги перевищують встановлений задане значення асиметрії, світлодіод помилки асиметрії (Asm.) Горить, і пристрій очікує часу затримки (DT). Після закінчення часу реле деактивується і світлодіод реле гасне. Коли напруги повертаються до нормальних значень, пристрій очікує часу скидання (RT). Після закінчення часу світлодіодний індикатор помилки асиметрії (Asm.) Згасне, реле активується, а світлодіодний індикатор реле загориться.

Як розрахувати асиметрію?
Розрахунок асиметрії виконується за такою формулою, і найбільш підходяще встановлене значення асиметрії коригується залежно від навантаження.
Асиметрія = ((Макс. Напруга - Хв. Напруга) / Макс. Напруга) x 100

Приклад: ((245-200) / 245) x 100 =% 18,3

Технічні характеристики



  • Робоча напруга: 3x380 В змінного струму, 50/60 Гц.
  • Номінальна робоча напруга:220 В змінного струму 50/60 Гц. (FKM-05 / 05F)
  • Асиметрія: 5 % - 25 %
  • Час затримки: 0,1 сек. - 20 с.
  • Час скидання: 0,1 сек. - 20 с.
  • Робоча потужність: <6 ВА
  • Робоча температура: -20 ° З ..... + 55 ° С
  • Дисплей: 4 світлодіода
  • Тип підключення: Монтаж на DIN-рейку.
  • Вага: 0,210 кг.
  • Контакт: 5A / 250VAC Резистивне навантаження
  • Робоча висота: < 2000 м
  • Діаметр кабелю: 2,5 мм2




Характеристики
Основні
ВиробникTense
Країна виробникТуреччина
ДисплейНі
ІндикаціяСвітлова
Ступінь захисту IP20
Інформація для замовлення
  • Ціна: 684
