Реле захисту фази з регульованою асиметрією без нейтралі

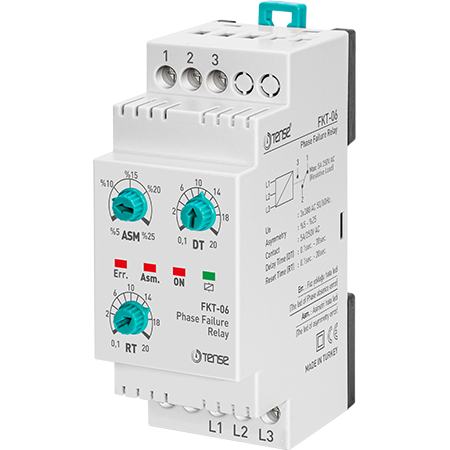

Реле захисту фаз без нейтралі з регулюванням асиметрії  для захисту трифазних двигунів із чутливими значеннями асиметрії від помилок через мережеву напругу. Діапазон міжфазної напруги: 240 - 500 В

Використання пристрою й принцип роботи
Під'єднайте пристрій відповідно до схеми під'єднання.

Відрегулюйте параметри асиметрії, часу затримки помилки та часу скидання пристрою відповідно до значень робочої напруги навантаження. Коли пристрій перебуває під напругою, якщо значення напруги нормальні відповідно до встановленого значення асиметрії, реле активується й горить світлодіод реле (). Для моделей із контролем чергування фаз чергування фаз також має бути правильним. Коли значення напруги перевищують встановлене задане значення асиметрії, світлодіод помилки асиметрії (Asm.) Горить, і пристрій чекає на час затримки (DT). Після закінчення часу реле деактивується і світлодіод реле гасне. Коли напруження повертаються до нормального значення, пристрій чекає часу скидання (RT). Після закінчення часу світлодіодний індикатор помилки асиметрії (Asm.) Погасне реле активується, а світлодіодний індикатор реле загориться.

Як розрахувати асиметрію?
Розрахунок асиметрії виконується за такою формулою, і найвідповідніше встановлене значення асиметрії коригується залежно від навантаження.
Асиметрія = (Макс. Напруга — Мін. Напруга) / Макс. Напруга) x 100

Приклад: ((245-200)/245) x 100 =% 18,3

Технічні характеристики

• Робоча напруга:  3x380 В змінного струму, 50/60 Гц.
• Номінальна робоча напруга: 220 В змінного струму 50/60 Гц. (FKM-05 / 05F)
• Асиметрія: 5% - 25 %
• Час затримки: 0,1 сек. - 20 сек.
• Час скидання: 0,1 сек. - 20 сек.
• Робоча потужність:  <6 ВА
• Робоча температура: -20 ° С ..... + 55 °C
• Дисплей:  4  светодиода
• Тип підключення:  Монтаж на DIN-рейку.
• Вага:  0,210 кг.
• Контакт: 5A / 250VAC Резистивне навантаження
• Робоча висота: < 2000 м
• Діаметр кабелю: 2,5 мм2
