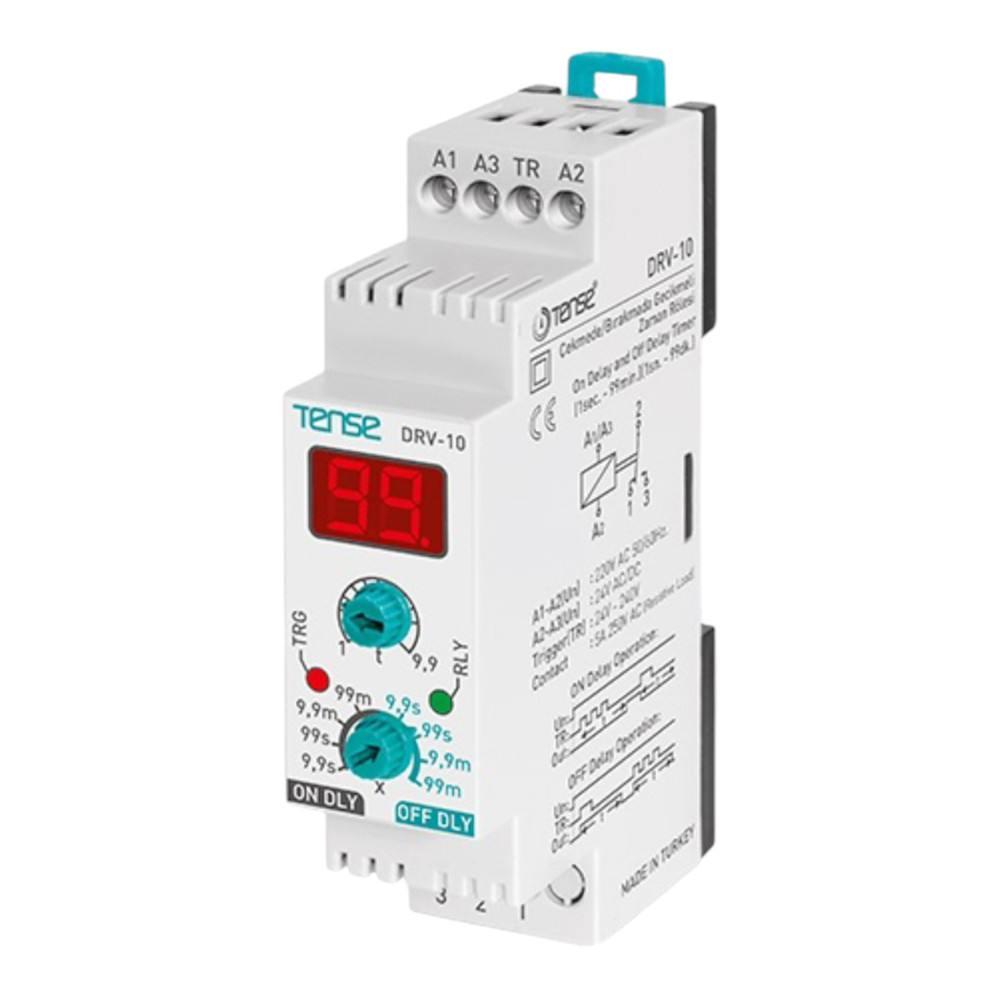

Цифровий таймер затримки увімкнення та вимикання 0,1 сек. – 99 хвилин. Регульований з тригером
719 ₴
- В наявності
- Код: DRV-10
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
Цифровий таймер DRV-10 з затримкою включення і виключення розроблений для використання там, де потрібно керувати, залежне від часу. TENSE

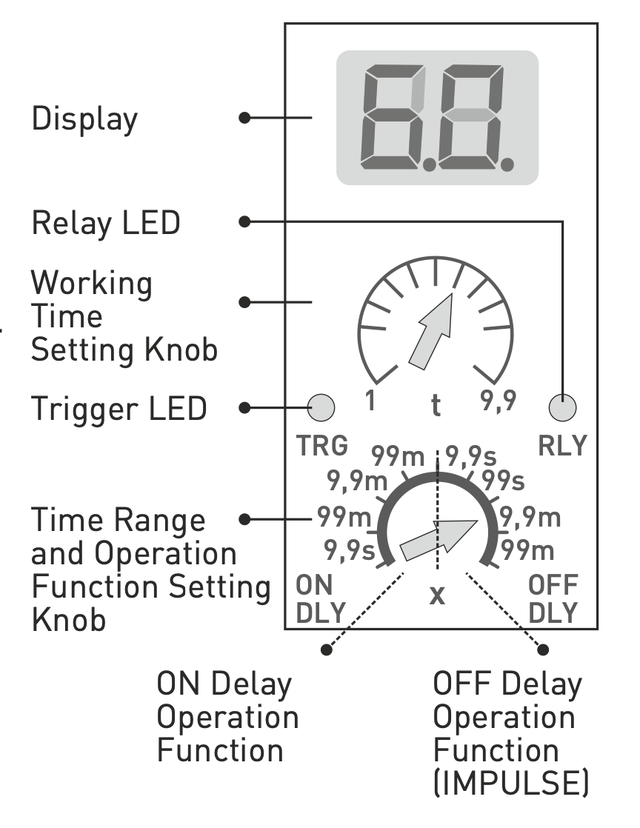

Використання і принцип роботи пристрою
Дисплей: . Якщо час роботи встановлено в хвилинах, найправіша точка дисплея блимає, поки пристрій відраховує час. Якщо час не відраховується (пристрій не спрацьовує), ця точка блимати не буде.
Регулятор Х: щоб встановити часовий діапазон і робочу функцію, перемістіть ручку «x» на бажане значення. Ліва сторона шкали зарезервована для функції затримки включення, права сторона зарезервована для функції затримки вимкнення в расцепителей. 9,9 сек., 99 сек., 9,9 хв. І 99 хвилин. Можна встановити 4 різних періоду часу. Якщо часовий діапазон встановлений, коли пристрій знаходиться під напругою, пристрій має бути знеструмлено та знову включено, щоб налаштований часовий діапазон був дійсний.
Регулятор t: щоб встановити значення робочого часу, перемістіть ручку «t» на бажане значення. При установці часу «t» встановлений час відображається на екрані. (Якщо час змінюється під час відліку часу, пристрій продовжує відлік нового встановленого часу.)
Світлодіод TRG: цей світлодіод загоряється, якщо на вхід тригера (TR) подано напругу. Щоб пристрій початок відлік встановленого часу, пристрій запускається при подачі напруги на вхід TR. Після одноразового спрацьовування пристрою і початку відліку часу відключення енергії на вході TR не впливає на роботу пристрою, пристрій продовжує відлік часу. Після закінчення відліку часу пристрій необхідно знову запустити, щоб знову почати відлік.
Світлодіод RLY: Цей світлодіод загоряється, коли пристрій подає харчування на реле. Потрібно залежне керування.
Технічні характеристики
- Робоча напруга (A1-A2): 230 В змінного струму, 50/60 Гц
- Робоча напруга (A2-A3): 24 В змінного / постійного струму
- Напруга спрацьовування (TR) 24 В - 240 В
- Робоча потужність: < 6 ВА
- Робоча температура: - 20 ° C ..... + 55 ° C
- Діапазон робочого часу (t): -0,1 сек. - 99 хв.
- Дисплей: 1x2 LED, 2 світлодіода.
- Тип підключення: монтаж на DIN-рейці
- Вага: 220гр
- Контакт: 5A 250 В змінного струму резистивне навантаження
- Висота при експлуатації: < 2000 м
- Діаметр кабелю: 2,5 мм 2

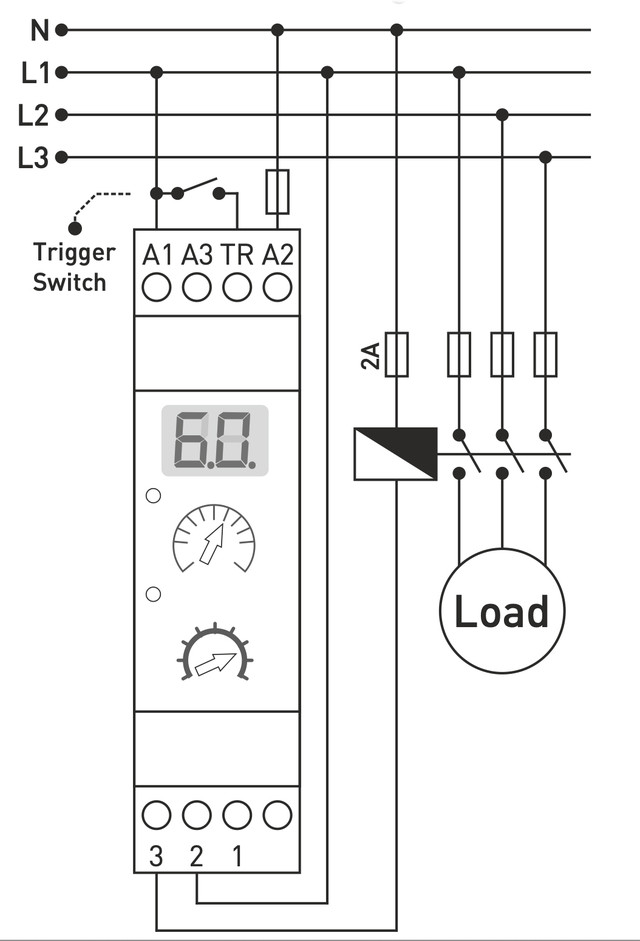

Схема підключення:
| Технічні характеристики | |
|---|---|
| Споживана потужність | 6 Вт |
| Максимальна робоча температура | 55 град. |
| Частота струму | 50 Гц |
| Мінімальна робоча температура | -20 град. |
| Кількість замикаючих контактів | 1 шт. |
| Кількість розмикальних контактів | 1 шт. |
| Номінальна робоча напруга постійного струму | 24 В |
| Номінальна робоча напруга змінного струму | 220 В |
| Основні | |
| Виробник | Tense |
| Матеріал корпусу | Пластик |
| Країна виробник | Туреччина |
| Маса | 220 г |
| Термін служби | 10 років |
| Ступінь захисту IP | 20 |
| Тип монтажу | На DIN рейку |
| Точність шкали | 1 % |
| Габаритні розміри | |
| Висота | 95 мм |
| Ширина | 23 мм |
| Довжина | 57 мм |
- Ціна: 719 ₴
