Регулятор реактивної потужності 12 ступенів + SVC, контролер компенсації реактиву

Регулятор реактивної потужності  для встановлення компенсації реактивної потужності  12 ступенів + SVC, з комунікаційним портом RS485 MODBUS RTU, 147 x 147 мм.

Нова розробка компанії TENSE втілила всі наступні вимоги сучасних систем компенсації реактивної потужності, що встановлюються на різних об'єктах як промисловості, так і цивільного будівництва — заводи, цеху, ферми, готелі, АЗС, торгові центри, школи, лікарні/прибирачі, банки.

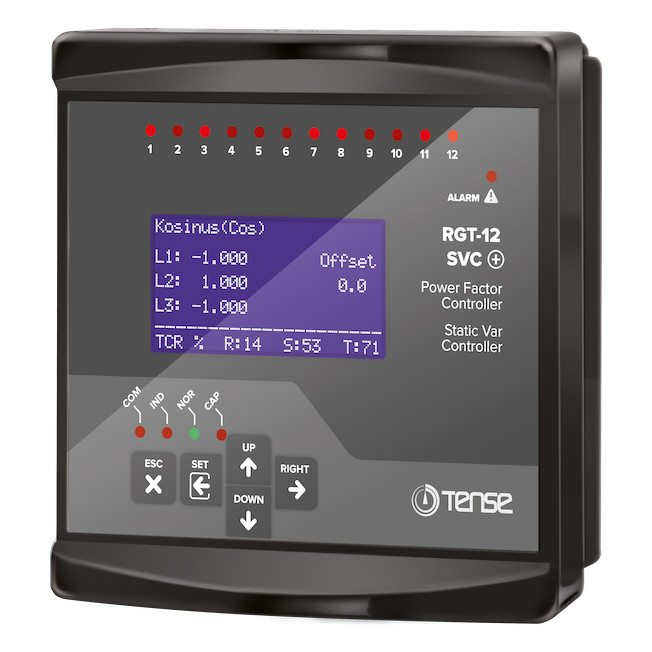

О приборе RGT-12 SVC

12-ступеневий контролер корекції коефіцієнта потужності з графічним РК-екраном, трифазний, SVC-сумісний призначений для компенсації реактивної (індуктивної та ємнісної) потужності. Якщо з мережі надходить індуктивна реактивна енергія, контролер під'єднує конденсатори відповідної ємності. Якщо з мережі надходить ємна реактивна енергія, контролер під'єднує шунувальний реактор відповідної індуктивності. Отже, він зменшує співвідношення між індуктивною й активною й ємнісною й реактивною енергіями в системі.
Контролер RGT-12 SVC пропонує більш ефективну ступеневу компенсацію для незбалансованих індуктивних та ємнісних систем.

Що таке SVC (TCR)?

SVC (Static VAR compensation) — це система статичної компенсації реактивної потужності, яка використовує тиристорні керовані реактори для плавної та швидкодійної компенсації ємнісної потужності в системі.

Технічні характеристики

• 12 релейних виходів + SVC (TCR) вихід;
• можливість використання як із трьома, так і з одним трансформатором струму;
• 2,9-дюймовий LCD дисплей + 17 LED-індикаторів - дають можливість легкого настроювання та повного оперативного контролю над встановленням компенсації;
• порт RS485 з протоколом MODBUS RTU — віддалений контроль і можливість використовувати в SCADA;
• окремий релейний вихід, програмований для різних аварійних ситуацій — стрибки напруги, гармоніки, кос.фі;
• захист паролем меню налаштувань для запобігання несанкціонованій зміні параметрів роботи конденсаторного встановлення;
• індикація під'єднаних щаблів;
• автоматичний і/або ручне введення значень конденсаторів по щаблях;
• автоматичний контроль однаковості часу роботи щаблів;
• завдання користувачем різних тимчасових параметрів роботи — час реакції на зміни в мережі, час розряджання, час між повторним увімкненням ступеня, час між ввімкненнями декількох ступенів;
• компенсація як індуктивного, так і ємнісного реактивного складника;
• вбудовані лічильники енергії актив/реактив (імпорт/експорт/індуктивна/місткісна);
• перегляд до 31 гармоніки за струмом і напругою
• вимірює сумарний коефіцієнт гармонійних спотворень за струмом і/або напругою
• вбудований аналізатор реактивної енергії з журналом реєстрації для підбору конденсаторів по щаблях (20 записів 9999 хвилин);
• до регулятора реактивний потужності можна під'єднувати одно-двох- і трифазні конденсатори, а також шунтувальні реактори/дроселі
• керування режимом компенсації у разі живлення електровстановок від резинкового генератора;
• максимальна кількість квар на один щабель — 100 кВАр, максимально на весь регулятор реактивної потужності — 1200 кВАр
• розширений діапазон робочої напруги: 100 - 300 В;
• точність вимірювання струму/напруги — 0,5%, актива — 1%, реактива — 2%;
• діапазон трансформаторів струму 5/5... 5000/5;
• під'єднання — швидкознімна колодка;
• клас захисту — лицьова панель IP41, задня частина корпусу — IP20:
• розмір отвору для встановлення: 140мм х 140мм.
• надійна фіксація регулятора у чотирьох точках — два підтискних і два гвинтових фіксатора

аналог PFC 12 RS / КРМ-136 / РРМ-12/  PFCL12 / MCE12ADV / PFC-12DB 4656571/  PFC-12DB3 / JKF8 / MCE-12 ADV / PFCL-12 / Novar  KMB SYSTEMS /  DATAKOM DFC-0112

Схема під'єднання регулятора реактивної потужності RGT-12SVC з одним трансформатором струму

Схема під'єднання регулятора реактивної потужності RGT-12SVC з трьома трансформаторами тока
