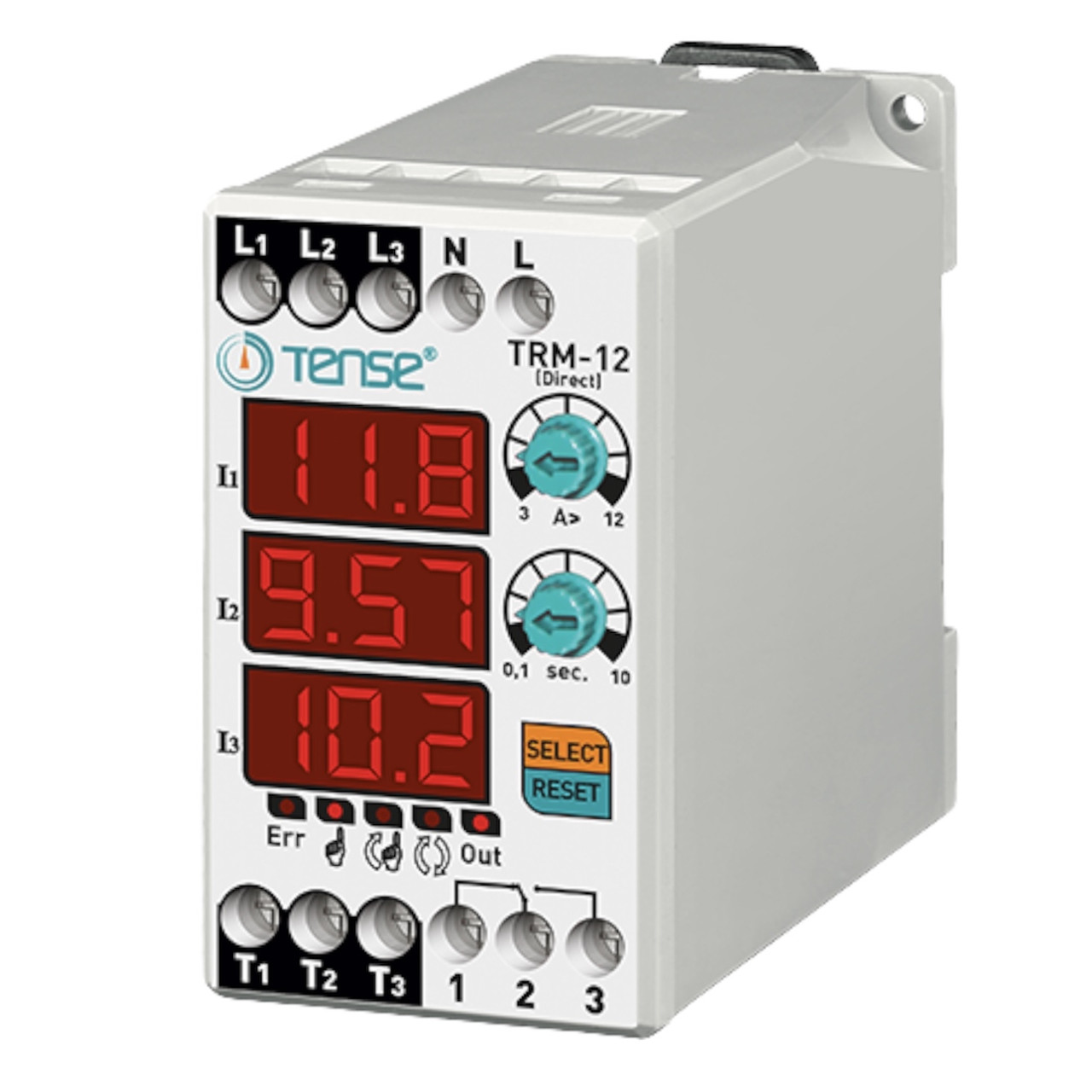

Реле контролю обмеження струму навантаження 3-х фазне з таймером діапазон 3-12A
1 663 ₴
- В наявності
- Код: TRM-12
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
Пряме цифрове реле перевантаження з 3×3-розрядним світлодіодним дисплеєм, 3-х фазне з таймером, діапазон 3-12A виробництва TENSE (Туреччина).
Цифрове реле перевантаження TRM-12 призначене для захисту навантаження від пошкоджень, спричинених високим струмом, з можливістю контролю роботи, оснащене вбудованим трансформатором струму.
- 3А – 12А (регульоване значення навантаження)
- 50% фіксованої асиметрії струму
- Час затримки помилки регулюється
- Режим роботи: регульований (автоматичний, напівавтоматичний, ручний)
- Внутрішні трансформатори струму
Використання пристрою та принцип роботи
Підключіть пристрій відповідно до схеми підключення. Після завершення підключення поставте живлення на пристрій. Під час увімкнення дисплей відображає встановлені значення протягом 5 секунд.
- Для налаштування значення навантаження використовуйте регулятор «A>». Під час налаштування встановлене значення відображається на лівому дисплеї.
- Для встановлення часу затримки використовуйте регулятор "t". Під час налаштування встановлене значення також відображається на лівому дисплеї.
Коли пристрій запитано, реле вмикається, вихідний контакт перемикається на клему 3 і загоряється індикатор OUT. Якщо струм перевищує встановлене значення навантаження (A>), пристрій відраховує час затримки, індикатор ERR загоряється. Після закінчення часу реле відключається, контакт перемикається на клему 1, а індикатор OUT гасне.
Схема підключення:
Електронне реле струму серії TRM-12 призначене для автоматичного відключення споживачів при перевищенні максимально допустимих струмів споживання з програмованим діапазоном спрацьовування та завданням часу спрацьовування та часу зворотного включення. Крім цього в них реалізовано 3 програми повернення в "робочий" режим - РУЧНИЙ, НАПІВАВТОМАТ, АВТОМАТ
Режими скидання (Reset Modes):
- Ручний режим: Щоб скинути пристрій після помилки перевантаження, натисніть кнопку Reset. У цьому режимі світиться відповідний світлодіод.
- Напівавтоматичний режим: Пристрій автоматично скидає систему тричі при виникненні помилки перевантаження, а потім очікує на ручне скидання при наступній помилці. У цьому режимі спалахує відповідний світлодіод.
- Автоматичний режим: Пристрій автоматично скидає систему під час кожної помилки перевантаження. У цьому режимі спалахує відповідний світлодіод.
Примітка: Щоб змінити режим, утримуйте кнопку SELECT протягом 10 секунд. Після зміни режиму засвітиться відповідний світлодіод.
Технічні характеристики
- Робоча напруга: 150В - 260В AC
- Частота роботи: 50/60 Гц
- Потужність: <6ВА
- Робоча температура: -20°C.....+55°C
- Дисплей: 3x3 розряду, 5 світлодіодів
- Значення навантаження (A>): 3А - 12А
- Час затримки: 0,1 с – 10 с
- Тип підключення: Клемний роз'єм
- Контакти: 5А / 250В AC (активне навантаження)
- Діаметр кабелю: 2,5 мм²
- Маса: Макс. 250 г
- Монтаж: Установка на DIN-рейку
- Висота експлуатації: <2000 м
Асиметрія 50% (фіксована):
Якщо різниця між найбільшим і найменшим струмом фазами перевищує 50%, пристрій увійде в режим помилки асиметрії протягом 2 секунд. (Коли двигун працює, це запобігає пошкодженню системи у разі втрати однієї з фаз.) При виникненні помилки асиметрії група дисплеїв двох фаз, що спричинили несправність, почне блимати, а індикатор помилки ERR загориться.
Якщо струм нижче 1А, пристрій не контролює асиметрію
Щоб вийти з режиму помилки асиметрії, пристрій необхідно скинути вручну.
Габаритні розміри:
Основні | |
---|---|
Виробник | Tense |
Країна виробник | Туреччина |
Тип монтажу | На DIN рейку |
Перетин проводів, що підключаються | 2.5 кв.мм |
Матеріал корпусу | Пластик |
Дисплей | Так |
Маса | 250 г |
Світлодіод "Вкл./Викл" | Так |
Світодіод "Перевантаження" | Так |
Мінімальна температура зберігання | -20 град. |
Максимальна температура зберігання | 55 град. |
Ступінь захисту IP | 30 |
Термін служби | 10 років |
Технічні характеристики | |
Номінальна робоча напруга змінного струму | 220 В |
Частота струму | 50 Гц |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 55 град. |
Габаритні розміри | |
Довжина | 85 мм |
Висота | 75 мм |
Ширина | 44 мм |
Користувальницькі характеристики | |
Монтаж | DIN+гвинти |
Діапазон | 3-12А |
Час затримки | 0.1 - 10 сек |
