Реле струму контролю обмеження струму навантаження 3-фазне з таймером діапазон 0,1-25A
2 533 ₴
- В наявності
- Код: TRM-25
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23

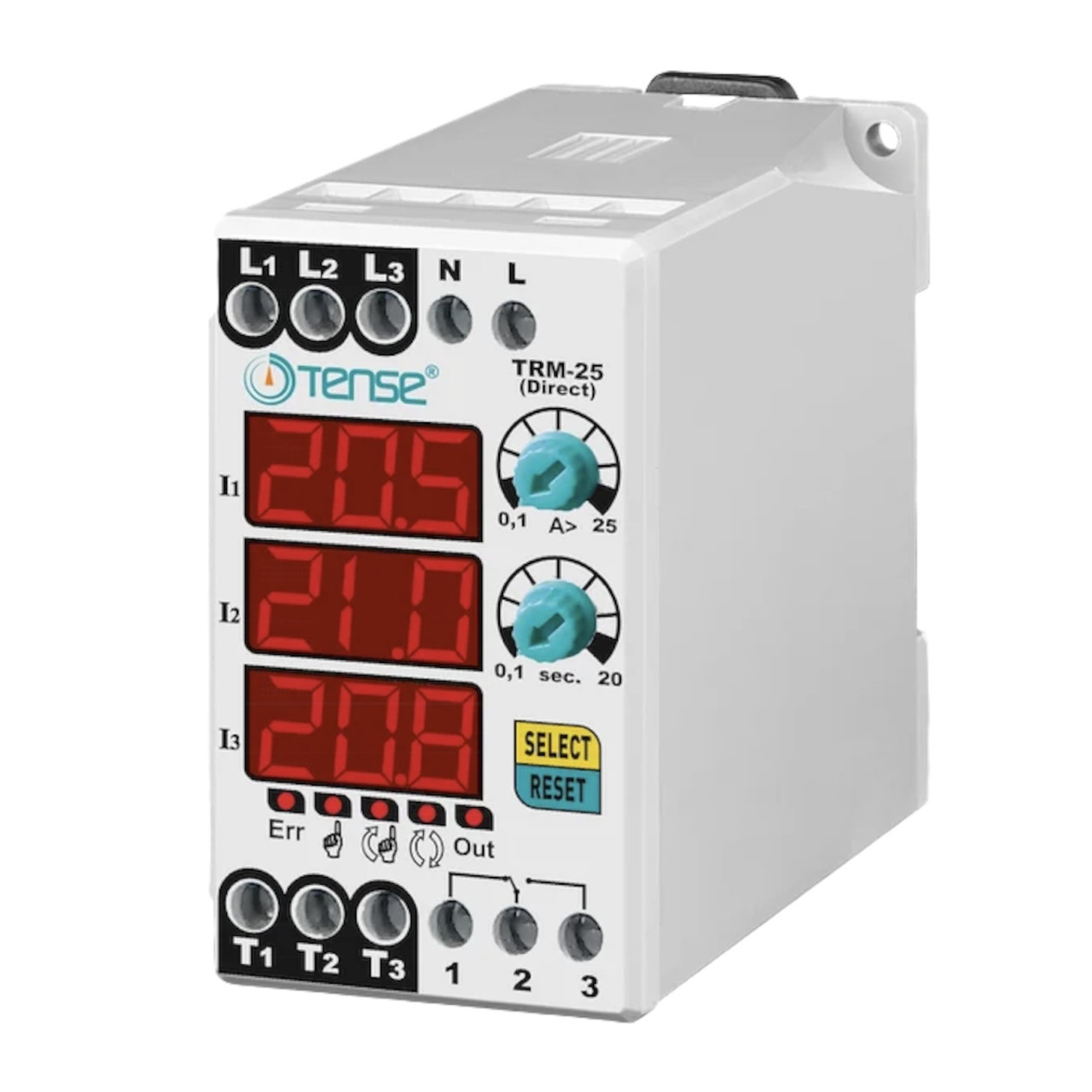

Пряме цифрове реле навантаження з 3 × 3-розрядним світлодіодним дисплеєм, 3-фазне з таймером, діапазон 0,1-25A виробництва TENSE (Туреччина).
Цифрові теплові реле призначені для запобігання та контролю пошкоджень навантажень, викликаних високим струмом.
- 0,1 А — 25 А (регульоване значення перевантаження)
- 50% фіксованої асиметрії струму
- Час затримки помилки регулюється
- Режим роботи: регульований (автоматичний, напівавтоматичний, ручний)
- Внутрішні трансформатори струму
Використання пристрою й принцип роботи
Під'єднайте пристрій відповідно до схеми під'єднання. Після завершення під'єднання подайте живлення на пристрій. Під час увімкнення дисплей показує встановлені значення впродовж 5 секунд.
- Для налаштування значення перевантаження використовуйте регулятор «A>». Під час настроювання встановлене значення зображається на лівому дисплеї.
- Для встановлення часу затримки використовуйте регулятор «t». Під час настроювання встановлене значення також зображається на лівому дисплеї.
Коли пристрій заживлений, реле вмикається, вихідний контакт перемикається на клему 3, і загоряється індикатор OUT. Якщо струм перевищує встановлене значення перевантаження (A>), пристрій відраховує час затримки, водночас спалахує індикатор ERR. Після закінчення часу реле вимикається, контакт перемикається на клему 1, а індикатор OUT гасне.

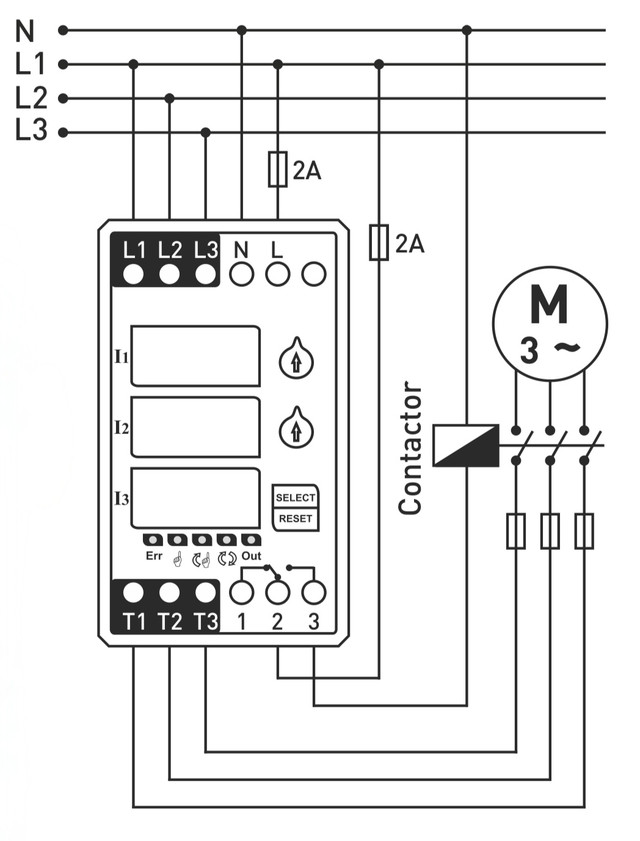

Схема під'єднання:
Електронне реле струму серії TRM-12 призначене для автоматичного вимкнення споживачів у разі перевищення максимально допустимих струмів споживання, з програмованим діапазоном спрацьовування та завданням часу спрацьовування та часу зворотного вмикання. Крім цього, в них реалізовані 3 програми повернення в "робочий" режим — РУЧНИЙ, ПОЛУАВТОМАТ, АВТОМАТ
Режими скидання (Reset Modes):
- Ручний режим: Для скидання пристрою після помилки перевантаження необхідно натиснути кнопку Reset. У цьому режимі світиться відповідний світлодіод.
- Напівавтоматичний режим: Пристрій автоматично викидає систему тричі у разі виникнення помилки перевантаження, а потім очікує ручного скидання у разі наступної помилки. У цьому режимі спалахує відповідний світлодіод.
- Автоматичний режим: Пристрій автоматично викидає систему за кожної помилки перевантаження. У цьому режимі спалахує відповідний світлодіод.
Примітка: Для зміни режиму утримуйте кнопку SELECT упродовж 10 секунд. Після зміни режиму засвітиться відповідний світлодіод.
Технічні характеристики
- Робоча напруга: 150В - 260В AC
- Частота роботи: 50/60 Гц
- Споживана потужність: <6ВА
- Робоча температура: -20°C....+55°C
- Дисплей: 3x3 розряджання, 5 світлодіодів
- Значення перевантаження (A>): 0,1 А — 25 А
- Час затримки: 0,1 с - 20 с
- Тип підключення: Клемний роз'єм
- Контакти: 5А / 250 В AC (активне навантаження)
- Діаметр кабелю: 2,5 мм2
- Маса: Макс. 250 г
- Монтаж: Встановлення на DIN-рейку
- Висота експлуатації: <2000 м
Асиметрія 50% (Фіксована):
Якщо різниця між найбільшим і найменшим струмом за фазами перевищує 50%, пристрій увійде в режим помилки асиметрії впродовж 2 секунд. (Після двигун працює, це запобігає пошкодженню системи в разі втрати однієї з фаз.) У разі виникнення помилки асиметрії група дисплеїв двох фаз, що викликають несправність, почне блимати, а індикатор помилки ERR засвітиться.
Якщо струм нижчий за 2 А, пристрій не контролює асиметрію
Для виходу з режиму помилки асиметрії пристрій необхідно скинути вручну.

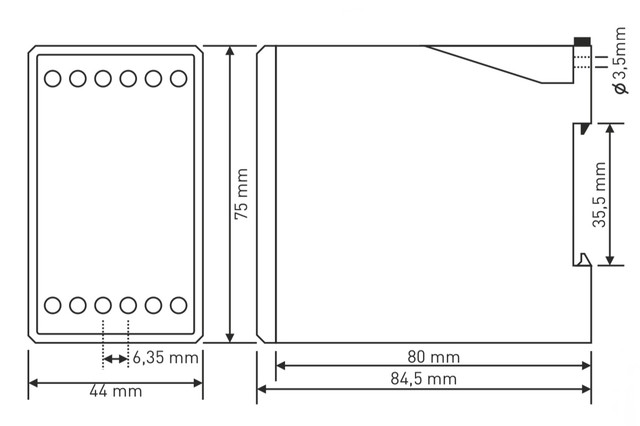

Габаритні розміри:
Основні | |
---|---|
Виробник | Tense |
Країна виробник | Туреччина |
Тип монтажу | На DIN рейку |
Кількість розмикальних контактів | 1 шт. |
Кількість замикаючих контактів | 1 шт. |
Перетин проводів, що підключаються | 2.5 кв.мм |
Матеріал корпусу | Пластик |
Дисплей | Так |
Маса | 250 г |
Світлодіод "Вкл./Викл" | Так |
Світодіод "Перевантаження" | Так |
Мінімальна температура зберігання | -20 град. |
Максимальна температура зберігання | 55 град. |
Ступінь захисту IP | 30 |
Термін служби | 10 років |
Технічні характеристики | |
Кількість фаз | 3 |
Номінальна робоча напруга змінного струму | 220 В |
Частота струму | 50 Гц |
Номінальний струм | 5 А |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 55 град. |
Габаритні розміри | |
Довжина | 85 мм |
Висота | 75 мм |
Ширина | 44 мм |
Користувальницькі характеристики | |
Монтаж | DIN+гвинти |
Діапазон | 0,1-20A |
Час затримки | 0,1-20(с) |
- Ціна: 2 533 ₴
