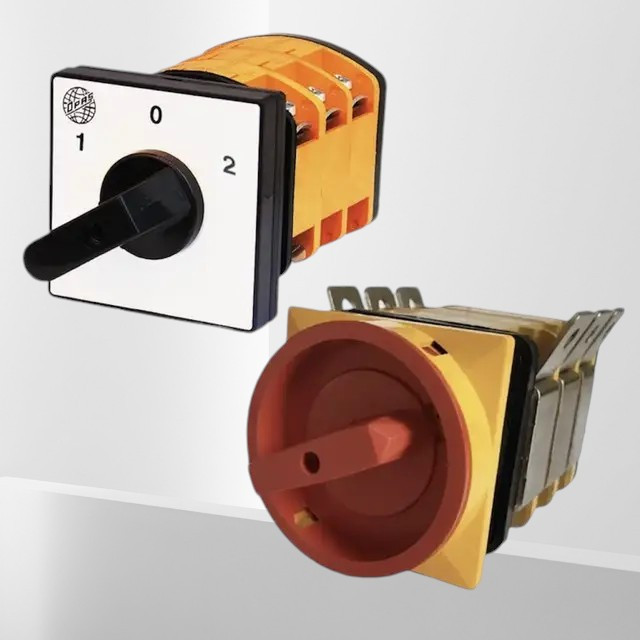

Триполюсні кулачкові перемикачі OPAS (1-0-2) для керування трифазними ланцюгами

Кулачковий пакетний перемикач схема 1-0-2, без блокування та з блокуванням, 3 полюси, виробництва компанії OPAS (Туреччина)

Пакетні перемикачі призначені для ручної комутації ланцюгів низької напруги. Вони використовуються для створення головних та керуючих ланцюгів, включення-вимкнення електродвигунів та інших електропристроїв малої потужності. Перевагами перемикачів даної серії є компактні розміри, електрична і механічна довговічність, а також високі здібності, що включає і відключає.

Пакетний кулачковий перемикач OPAS з положеннями 1-0-2 використовується для перемикання між двома ланцюгами або режимами роботи, а також для їх повного відключення.

Приблизні сценарії застосування:

1. Вибір джерела живлення:

• 1 — підключення до одного джерела живлення (наприклад, основної мережі).
• 2 — підключення до іншого джерела живлення (наприклад, резервного генератора).
• 0 - відключення від обох джерел (середнє положення).

2. Управління електричними ланцюгами:

• 1 - активація першого ланцюга.
• 2 - активація другого ланцюга.
• 0 - обидва ланцюги відключені.

3. Режими роботи устаткування:

• 1 - перший режим (наприклад, робота на одній швидкості або навантаженні).
• 2 - другий режим (наприклад, робота на іншій швидкості або навантаженні).
• 0 — вимкнено.

Технічні характеристики

• Номінальний струм: від 16 до 400 А
• Конструктивне виконання:   Кулачковий
• Тип пристрою: Поворотний перемикач
• Схема перемикання: 1- 0 - 2
• Кількість полюсів      3
• Типовид: Вбудований
• Кількість фаз:         3-фазний
• Наявність блокування: з блокуванням і без блокування
• Ступінь пиловологозахисту: IP20
• Діапазон робочих температур: від -30 до +55°С
