Частотний перетворювач 55 кВт, 3 ф/380В, виносна панель управління, EMC фільтр

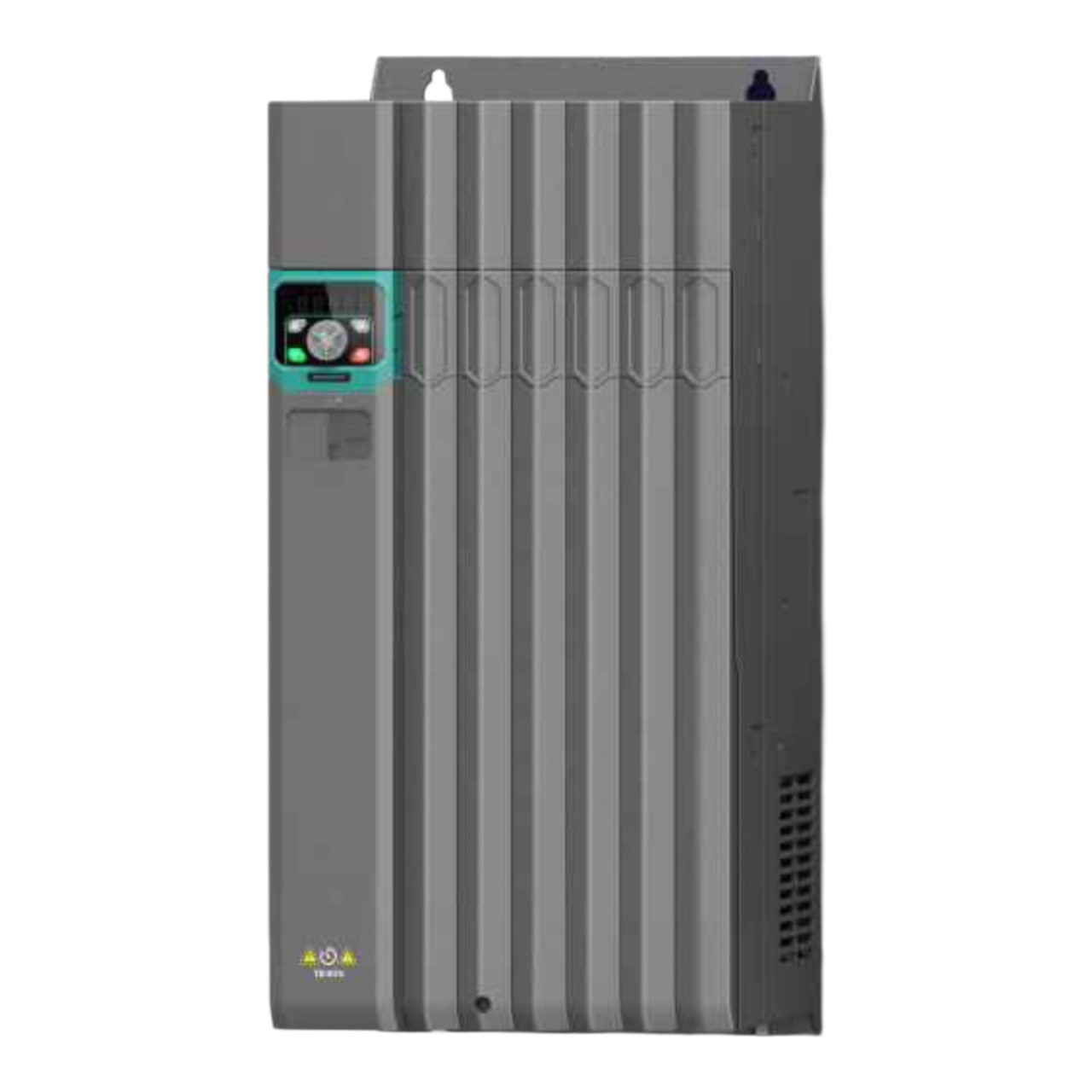

Частотний перетворювач (частотник) серії MV820, EMC-фільтр, живлення від трифазної мережі 380 В для керування трифазними асинхронними двигунами потужністю 55 кВт, виробництва компанії Megmeet (Китай).

Компанія Megmeet — світовий лідер у галузі силової електроніки. Її частотні перетворювачі поєднують надійність, енергоефективність та інновації, забезпечуючи стабільну роботу та високу точність керування в будь-яких промислових завданнях.

Серія MV820 належить до нової платформи приводів MV800 і являє собою вдосконалені перетворювачі частоти з розширеними функціями потужністю від 400 Вт до 220 кВт.

Сфера застосування

• насосні станції великого об'єму (міські, промислові, протипожежні),
• потужні вентиляційні системи та чилери HVAC,
• конвеєрні лінії на виробництві, сортувальні та транспортні системи,
• велике пакувальне, змішувальне та харчове обладнання,
• деревообробні та металообробні лінії з кількома приводами,
• потужні компресори та повітродувки,
• підіймально-транспортні механізми середньої потужності,
• загальнопромислові приводи

Основні особливості

• Перенесення параметрів між частотниками за допомогою знімної панелі керування
• Підтримка векторного керування з датчиком (PG-карта) і без датчика
• Висока точність регулювання швидкості: ±0,02% (з датчиком)
• Підтримка широкого набору промислових протоколів: Modbus RTU, опціонально Profinet, EtherCAT, CANopen
• Знімна панель керування, підтримка виносної панелі (LED або LCD), можна винести на двері шафи або замінити.
• Вбудовані функції енергоощадження, компенсації ковзання та S-криві розгону/гальмування
• Можливість завдання частоти з панелі, аналоговими сигналами, за імпульсами або через мережу
• Вбудований модуль динамічного гальмування
• Вбудований ПЛК
• Вбудовані багатофункційні входи/виходи: 8 програмованих цифрових входів, 2 аналогових входи, 2/4 цифрових виходи, 1 аналоговий вихід
• Вбудовані джерела 10 В і 24 В
• EMC-фільтр

Технічні характеристики:

• Вхідна напруга живлення: 3 фази, 380...480 В, 50/60 Гц
• Номінальний вхідний струм: 113 А
• Вихідна потужність: 55 кВт
• Вихідна частота: 0,1...600 Гц (крок 0,01 Гц)
• Номінальний вихідний струм: 110 А
• Об'єм повітря вентилятора: 7,2 м3/хв
• Режими керування:
  • Скалярне (V/F)
  • Векторне керування без датчика (SVC)
  • Векторне з опціональним датчиком (PG-карта)
• Перевантажувальна здатність: 150% номінального струму впродовж 60 с, 180% номінального струму впродовж 3 с
• Пусковий момент: 150% за 0,25 Гц (без датчика), до 180% за 0 Гц (з датчиком).
• Точність регулювання моменту: ±5% (без датчика), ±3% (з датчиком).
• Точність регулювання швидкості: ±0,5% (без датчика), ±0,02% (з датчиком).
• Охолодження: примусове, знімний вентилятор (знімна кришка вентилятора, нижня кришка без гвинтів — швидкий доступ у разі ТО)
• Інтерфейси та комунікації: RS485 (Modbus RTU), USB Type-C, можливість розширення (Profinet, EtherCAT, CANopen), підтримка LCD-панелі.
• Дисплей: 5-розрядний LED-індикатор, багатофункційні клавіші
• Програмовна клавіша на панелі керування

Вбудовані захисту

• від короткого замикання
• від перевантаження за струмом
• від перегрівання
• від зниженої/підвищеної напруги
• від втрати фази
• захист двигуна за датчиком температури

Вбудовані функції

• ПІД-регулятор для насосів, вентиляторів і HVAC
• Енергоощадний режим (Energy saving)
• Автопідхоплювальний двигун (Catch-on-the-fly)
• Автоматичне настроювання параметрів двигуна (Auto-tuning)
• Підтримка вибору з попередньо встановлених швидкостей/положень
• Вбудований ПЛК
• AVR (стабілізація напруги)
• Підтримка master-slave керування
• Вбудоване динамічне і DC-гальмування

Конструкція

• Корпус: компактний, модульна конструкція
• Монтаж: настінний, вертикальний, із проміжками ≥100 мм зверху/знизу, ≥10 мм збоку
• Ступінь захисту корпусу: IP20
• У серії MV820 — знімна панель керування: її можна винести на двері шафи або замінити. Це одна з ключових відмінностей для експлуатації та сервісу, особливо якщо перетворювач ставлять у шафу керування. Також її можна використовувати для перенесення параметрів під час програмування декількох частотників на об'єкті.
• Знімна кришка вентилятора, нижня кришка без гвинтів — швидкий доступ за ТО)

Діапазони параметрів

• Базова частота: 0,01–599,00 Гц
• Частота пуска: 0,00–50,00 Гц
• Завдання частоти:
  • панель керування,
  • аналоговий сигнал (AI1/AI2),
  • імпульсний вхід (HDI),
  • вбудований ПЛК,
  • зв'язок із хост-контролером,
  • ПІД-регулятор,
  • комунікаційний порт
• Час розгону/гальмування: 0,1–6000,0 с (крок 0,1 с)
• Динамічне гальмування: вбудоване в усій серії MV800, діапазон 0-100%
• DC-гальмування: частота пуску 0,00-599,00 Гц; час 0,1-50,0 с; струм 0-100% номінального

Умови експлуатації

• Місце встановлення: приміщення без прямого сонця, пилу, корозійних/вибухонебезпечних газів, туману олії, вологи, солей
• Висота встановлення: ≤1000 м — без обмежень; 1000-3000 м — зниження номіналу на 1% на кожні 100 м; макс. висота — 3000 м
• Експлуатаційна температура: -10... +50 °C
• Вологість: 5-95% без конденсату; без дощу, снігу, інею; сонячне випромінювання < 700 Вт/м2; тиск 70–106 кПа
• Вібрації: 2-9 Гц, амплітуда 1,5 мм; 9–200 Гц, прискорення 5,9 м/с2 (0,6 g)
• Температура зберігання: –30... +70 °C (за 60–70 °C тільки короткочасно; до 60 °C — довго)

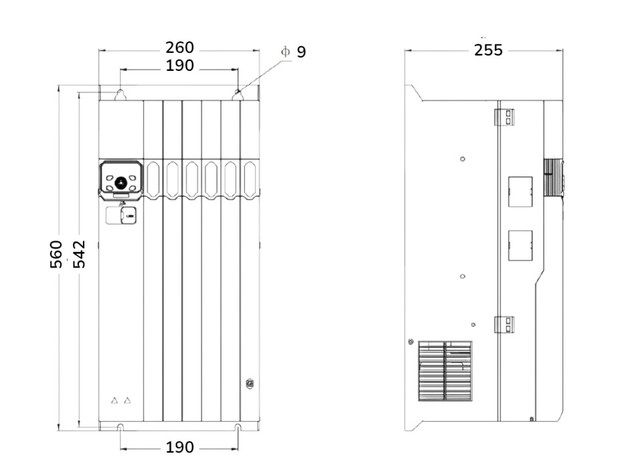

Габаритні розміри:
