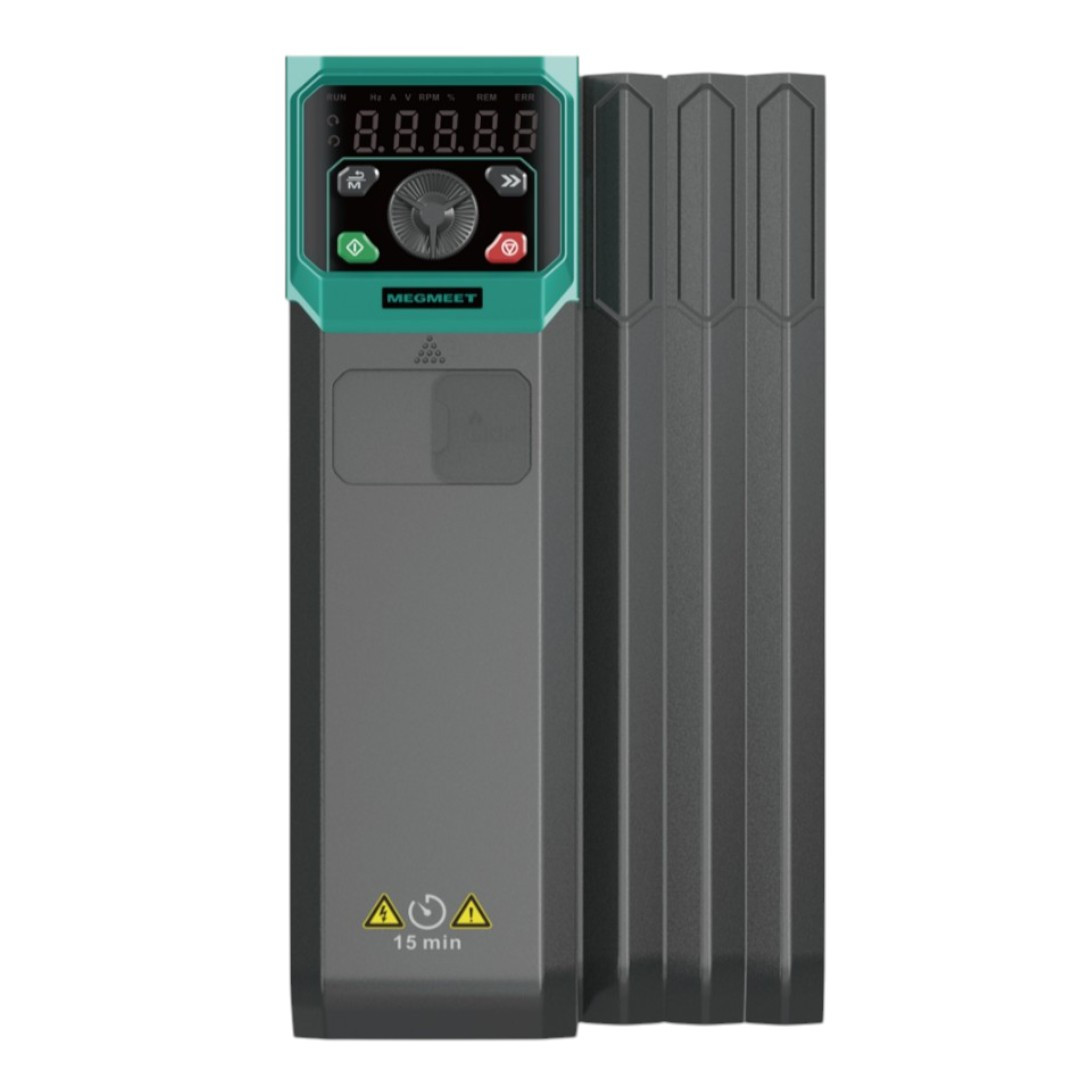

Частотний перетворювач 15 кВт, 3 ф/380В, EMC фільтр, панель управління

Частотний перетворювач (частотник) серії MV820, живлення від трифазної мережі 380 В, для керування асинхронними трифазними двигунами потужністю 15 кВт, виробництва компанії Megmeet (Китай).

Компанія Megmeet – світовий лідер у галузі силової електроніки. Її частотні перетворювачі поєднують надійність, енергоефективність та інновації, забезпечуючи стабільну роботу та високу точність управління у будь-яких промислових завданнях.

Серія MV820 відноситься до нової платформи приводів MV800 і є удосконаленими перетворювачами частоти з розширеними функціями потужністю від 400 Вт до 220 кВт.

Область застосування

• Насосні станції та системи водопостачання – управління багатонасосними групами, підтримка тиску, енергозбереження
• Вентиляційні та кондиціонерні установки (HVAC) – плавне регулювання швидкості вентиляторів та компресорів
• Конвеєрні лінії та транспортери – стабільна робота при змінних навантаженнях, синхронізація руху
• Харчове та пакувальне обладнання – дозатори, змішувачі, фасувальні машини середньої потужності
• Деревообробне та металообробне обладнання – верстати, пилки, лінії подачі
• Компресори - регулювання продуктивності, зниження енергоспоживання
• Підйомно-транспортні механізми – крани, талі, підйомники (допоміжні приводи)
• Загальнопромислові механізми - млина, мішалки, вібраційні приводи та інше

Основні особливості

• Перенесення параметрів між частотниками за допомогою знімної панелі керування
• Підтримка векторного керування з датчиком (PG-карта) та без датчика
• Висока точність регулювання швидкості: ±0,02% (з датчиком)
• Підтримка широкого набору промислових протоколів: Modbus RTU, опціонально Profinet, EtherCAT, CANopen
• Знімна панель керування, підтримка виносної панелі (LED або LCD) можна винести на двері шафи або замінити.
• Вбудовані функції енергозбереження, компенсації ковзання та S-криві розгону/гальмування
• Можливість завдання частоти з панелі, аналоговими сигналами, імпульсами або через мережу
• Вбудований модуль динамічного гальмування
• Вбудований ПЛК
• Вбудовані багатофункціональні входи/виходи: 8 програмованих цифрових входів, 2 аналогових входи, 2/4 цифрових виходи, 1 аналоговий вихід
• Вбудовані джерела 10В та 24В

Технічні характеристики:

• Вхідна напруга живлення: 3 фази 380…480 В, 50/60 Гц
• Номінальний вхідний струм: 35 А
• Вихідна потужність: 15 кВт
• Вихідна частота: 0,1…600 Гц (крок 0,01 Гц)
• Номінальний вихідний струм: 32 А
• Об'єм повітря вентилятора: 1,8 м³/хв.
• Режими управління:
  • Скалярне (V/F)
  • Векторне керування без датчика (SVC)
  • Вектор з опціональним датчиком (PG-карта)
• Перевантажувальна здатність: 150% номінального струму протягом 60 секунд, 180% номінального струму протягом 3 секунд
• Пусковий момент: 150% за 0,25 Гц (без датчика), до 180% за 0 Гц (з датчиком).
• Точність регулювання моменту: ±5% (без датчика), ±3% (з датчиком).
• Точність регулювання швидкості: ±0,5% (без датчика), ±0,02% (з датчиком).
• Охолодження: примусове знімний вентилятор (знімна кришка вентилятора, нижня кришка без гвинтів — швидкий доступ при ТО)
• Інтерфейси та комунікації: RS485 (Modbus RTU), USB Type-C, можливість розширення (Profinet, EtherCAT, CANopen), підтримка LCD-панелі.
• Дисплей: 5-розрядний LED-індикатор, багатофункціональні клавіші
• Програмована клавіша на панелі управління

Вбудовані захист

• від короткого замикання
• від навантаження по струму
• від перегріву
• від зниженої/підвищеної напруги
• від втрати фази
• захист двигуна за датчиком температури

Вбудовані функції

• ПІД-регулятор для насосів, вентиляторів та HVAC
• Енергозберігаючий режим (Energy saving)
• Автопідхоплення двигуна, що обертається (Catch-on-the-fly)
• Автоматичне налаштування параметрів двигуна (Auto-tuning)
• Підтримка вибору із встановлених швидкостей / положень
• Вбудований ПЛК
• AVR (стабілізація напруги)
• Підтримка master-slave управління
• Вбудоване динамічне та DC-гальмування

Конструкція

• Корпус: компактний, модульна конструкція
• Монтаж: настінний, вертикальний, із зазорами ≥100 мм зверху/знизу, ≥10 мм збоку
• Ступінь захисту корпусу: IP20
• У серії MV820 - знімна панель управління: її можна винести на двері шафи або замінити. Це одна з ключових відмінностей для експлуатації та сервісу, особливо якщо перетворювач ставлять у шафу керування.
• Знімна кришка вентилятора, нижня кришка без гвинтів - швидкий доступ при ТО)

Діапазони параметрів

• Базова частота: 0,01-599,00 Гц
• Частота пуску: 0,00-50,00 Гц
• Завдання частоти:
  • панель керування,
  • аналоговий сигнал (AI1/AI2),
  • імпульсний вхід (HDI),
  • вбудований ПЛК,
  • зв'язок з хост-контролером,
  • ПІД-регулятор,
  • комунікаційний порт
• Час розгону/гальмування: 0,1-6000,0 с (крок 0,1 с)
• Динамічне гальмування: вбудоване у всій серії MV810, діапазон 0-100%
• DC-гальмування: частота пуску 0,00-599,00 Гц; час 0,1-50,0 с; струм 0-100% номінального

Умови експлуатації

• Місце встановлення: приміщення без прямого сонця, пилу, корозійних/вибухонебезпечних газів, туману олії, вологи, солей
• Висота установки: ≤1000 м - без обмежень; 1000-3000 м - зниження номіналу на 1% на кожні 100 м; макс. висота - 3000 м
• Температура експлуатації: -10 ... +50 ° C
• Вологість: 5-95% без конденсату; без дощу, снігу, інею; сонячне випромінювання < 700 Вт/м²; тиск 70-106 кПа
• Вібрації: 2-9 Гц, амплітуда 1,5 мм; 9–200 Гц, прискорення 5,9 м/с² (0,6 g)
• Температура зберігання: -30 ... +70 ° C (при 60-70 ° C тільки короткочасно; до 60 ° C - тривало)

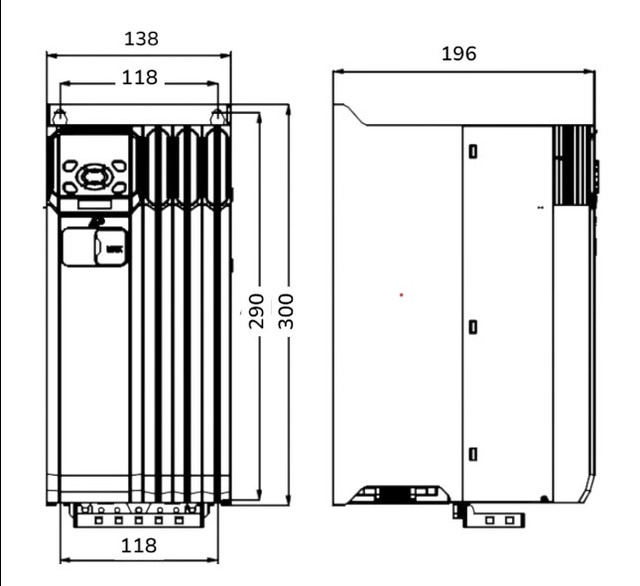

Габаритні розміри:

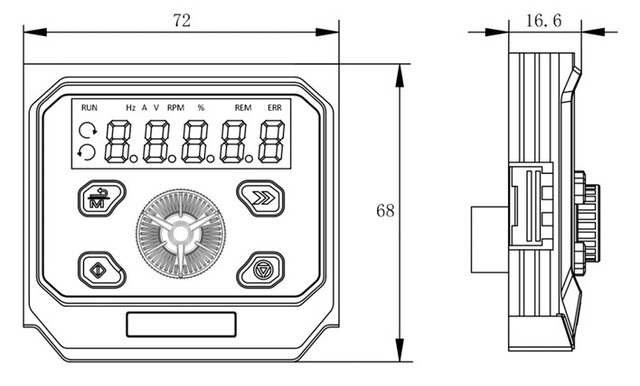

Розмір панелі керування:
