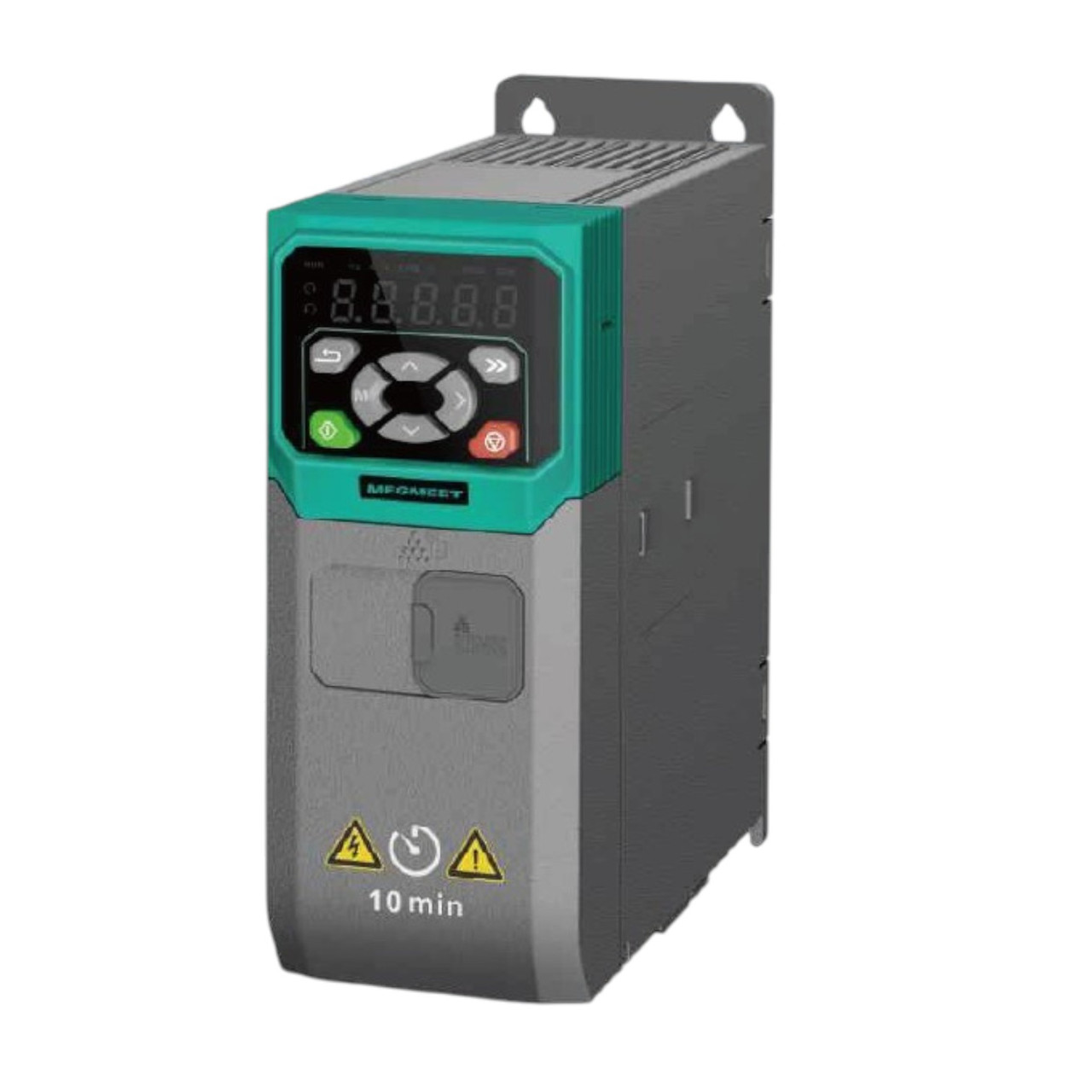

Частотний перетворювач 0.75 кВт, 3 ф/380В, EMC фільтр, стаціонарна панель управління

Частотний перетворювач (частотник) серії MV810 - живлення від трифазної мережі 380 В - для керування трифазними асинхронними двигунами потужністю 0,75 кВт, виробництва компанії Megmeet (Китай)

Компанія Megmeet – світовий лідер у галузі силової електроніки. Її частотні перетворювачі поєднують надійність, енергоефективність та інновації, забезпечуючи стабільну роботу та високу точність управління у будь-яких промислових завданнях.

Серія MV810 відноситься до нової платформи приводів MV800 і є універсальними перетворювачами частоти для асинхронних двигунів. Вони забезпечують стабільну роботу, економію енергії та простоту інтеграції у промислові системи. Завдяки компактному корпусу та модульній конструкції серія MV810 зручна для монтажу та обслуговування.

Область застосування

• Вентиляція, кондиціювання та невеликі насосні установки (HVAC-системи).
• Дозатори, фасувальні та пакувальні машини.
• Невеликі конвеєри та транспортери.
• Ліфтове та підйомне допоміжне обладнання малої потужності.
• Верстати та деревообробні машини з потужністю до 0,75 кВт.
• Приводи у харчовій, текстильній та легкій промисловості.
• Допоміжні механізми на виробництві (поворотні столи, приводи подачі, вентилятори охолодження

Основні особливості

• Компактний дизайн та проста установка
• Знімні вентилятори та клеми для зручного сервісного обслуговування
• Вбудований інтерфейс Type-C для швидкого підключення до ПК
• Стаціонарна панель керування
• Вбудовані багатофункціональні входи/виходи: 8 програмованих цифрових входів, 2 аналогових входи, 2/4 цифрових виходи, 1 аналоговий вихід
• Вбудовані джерела 10В та 24В
• Вбудований Modbus RTU, стандартний Ethernet для мережної інтеграції
• Функції енергозбереження та інтелектуального керування вентилятором
• Програмована клавіша на панелі управління

Технічні характеристики:

• Вхідна напруга живлення: 3 фази 380…480 В, 50/60 Гц
• Номінальний вхідний струм:3.5 А
• Вихідна потужність: 0,75 кВт
• Вихідна частота: 0,1…600 Гц (крок 0,01 Гц)
• Номінальний вихідний струм: 2.7 А
• Об'єм повітря вентилятора: 0,4 м³/хв.
• Режими управління:
  • Скалярне (V/F)
  • Векторне керування без датчика (SVC)
• Перевантажувальна здатність: 150% номінального струму протягом 60 секунд, 180% номінального струму протягом 3 секунд
• Пусковий момент: 150% при 0,25 Гц (без датчика)
• Точність регулювання моменту: ±5%
• Точність регулювання швидкості: ±0,2%
• Охолодження: примусове знімний вентилятор (знімна кришка вентилятора, нижня кришка без гвинтів — швидкий доступ при ТО)
• Інтерфейси та комунікації: RS485 (Modbus RTU), USB Type-C.
• Дисплей: 5-розрядний LED-індикатор, багатофункціональні клавіші

Вбудований захист

• від короткого замикання
• від навантаження по струму
• від перегріву
• від зниженої/підвищеної напруги
• від втрати фази
• захист двигуна за датчиком температури

Вбудовані функції

• ПІД-регулятор (PID control) для насосів, вентиляторів, HVAC
• Енергозберігаючий режим (Energy saving)
• Автопідхоплення двигуна, що обертається (Catch-on-the-fly)
• Автоматичне налаштування параметрів двигуна (Auto-tuning)
• Вбудований PLC
• Підтримка вибору із встановлених швидкостей / положень

Конструкція

• Корпус: компактний, модульна конструкція
• Монтаж: настінний, вертикальний, із зазорами ≥100 мм зверху/знизу, ≥10 мм збоку
• Ступінь захисту корпусу: IP20

Діапазони параметрів

• Базова частота: 0,01-599,00 Гц
• Частота пуску: 0,00-50,00 Гц
• Завдання частоти:
  • панель керування,
  • аналоговий сигнал (AI1/AI2),
  • імпульсний вхід (HDI),
  • вбудований ПЛК,
  • зв'язок з хост-контролером,
  • ПІД-регулятор,
  • промислова мережа (fieldbus)
• Час розгону/гальмування: 0,1-6000,0 с (крок 0,1 с)
• Динамічне гальмування: вбудоване у всій серії MV810, діапазон 0-100%
• DC-гальмування: частота запуску 0,00-599,00 Гц; час 0,1-50,0 с; струм 0-100% номінального

Умови експлуатації

• Місце встановлення: приміщення без прямого сонця, пилу, корозійних/вибухонебезпечних газів, туману олії, вологи, солей
• Висота установки: ≤1000 м - без обмежень; 1000-3000 м - зниження номіналу на 1% на кожні 100 м; макс. висота - 3000 м
• Температура експлуатації: -10 ... +50 ° C
• Вологість: 5-95% без конденсату; без дощу, снігу, інею; сонячне випромінювання < 700 Вт/м²; тиск 70-106 кПа
• Вібрації: 2-9 Гц, амплітуда 1,5 мм; 9–200 Гц, прискорення 5,9 м/с² (0,6 g)
• Температура зберігання: -30 ... +70 ° C (при 60-70 ° C тільки короткочасно; до 60 ° C - тривало)

Габаритні розміри:

Розмір панелі керування:
