Реле контролю напруги 3-файлове електронне з контролем фаз TENSE

Посилання на таблицю підбору реле напруги

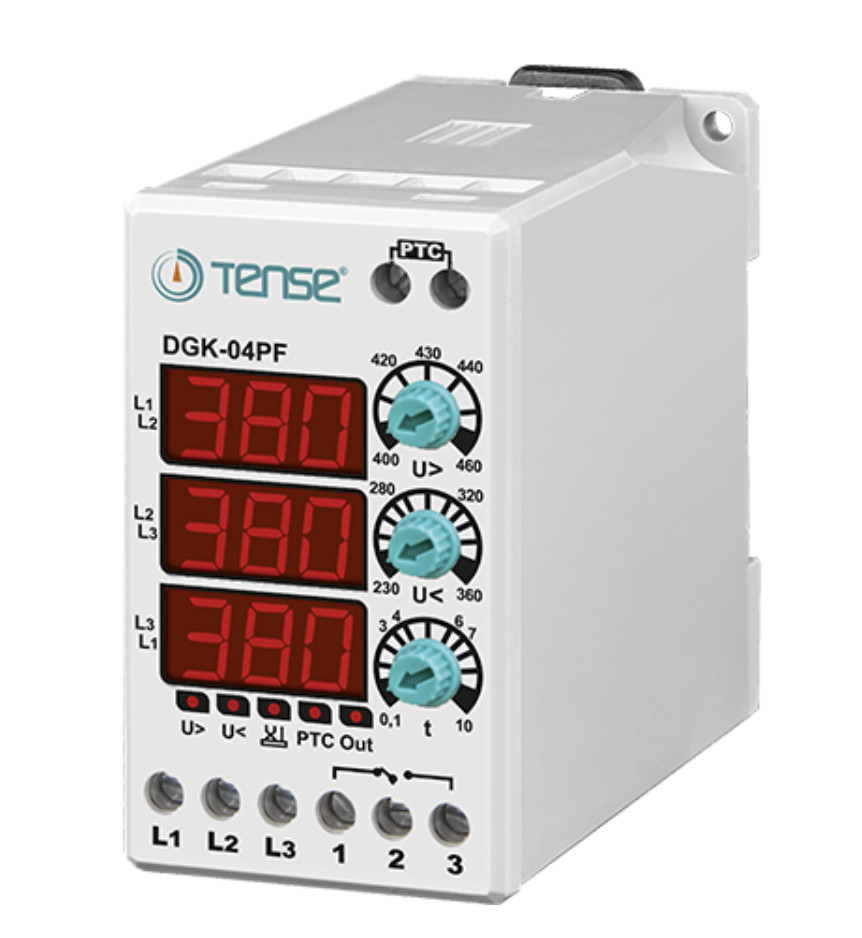

Реле контролю напруги мікропроцесорне електронне для захисту трифазних електродвигунів із контролем послідовності фаз максимального/мінімального значення напруги та затримкою часу повернення в робочий стан, а також із контролем температури нагрівання. Три дисплеї для індикації міжфазної напруги та вибраних значень установок. Без під'єднання нейтрального дроту. DGK-04PF, TENSE

Алгоритм роботи реле напруги такий:

Під'єднайте реле напруги до мережі відповідно до схеми під'єднання, яку Ви можете знайти нижче.

Встановіть верхню межу допустимого діапазону напруги (від 400 до 460 вольтів лінійного напруги) за допомогою верхнього кругового перемикача "U>" — щойно Ви почнете повертати регулятор обране значення зображатиметься на дисплеї зліва.

Встановіть нижню межу допустимого діапазону напруги (від 230 до 360 вольтів лінійного напруги) за допомогою середнього кругового перемикача "U<" — щойно Ви почнете повертати регулятор обране значення зображатиметься на дисплеї зліва.

Встановіть часовий діапазон для значення часу затримки (від 0,1 до 10 секунд) за допомогою нижнього кругового перемикача "t" — щойно Ви почнете повертати регулятор обране значення зображатиметься на дисплеї зліва.

4 секунди по тому на дисплеї знову виводитиметься поточне значення напруги.

Наступного разу під час під'єднання напруги живлення упродовж 2 секунд на дисплеях відтворюватимуться значення, задані за допомогою регуляторів "U>" і "t", після чого виводитимуться поточні значення напруги.

Якщо всі міжфазні напругу в мережі є в допустимих межах (встановленої за допомогою регулятора "U>" і "U<"), то реле напруги буде в робочому стані — індикатор "Out" підсвічений, контакти 2-3 замкнуті. Якщо хоча б одна з міжфазних напруг йде за верхню межу діапазону, то після закінчення 2 секунд індикатор  "Out" гасне, контакти 2-3 розмикаються, а контакти 1-2 замикаються й індикатор "U>" підсвічуються. Весь час, поки міжфазна напруга буде поза встановленим діапазоном відповідний дисплей блиматиме.

Якщо хоча б одна з міжфазних напруг йде за нижню межу діапазону, то після відліку часу індикатор  "Out" гасне, контакти 2-3 розмикаються, а контакти 1-2 замикаються й індикатор "U<" підсвічуються. Весь час, поки міжфазна напруга буде поза встановленим діапазоном відповідний дисплей блиматиме.

Щойно напруга в мережі повернеться в заданий діапазон (понад на 5 вольтів) починається відлік часу встановлений за допомогою перемикача "t". Після цього реле повертається в робочий стан.

Якщо в якийсь момент часу порушиться послідовність чергування фаз, то реле розімкне контакти 2-3, замкне 1-2, погасить індикатор  "Out" и подсветит индикатор  .

Крім цього, в цьому реле контролю напруги реалізована функція відстеження за критичною температурою нагрівання електродвигуна. Підвищення температури корпусу або обвиток може призвести до заклинювання й зламання електродвигуна. Сучасні двигуни забезпечуються температурним датчиком PTC (гумовий), опір якого змінюється залежно від його температури. Під час під'єднання такого датчика до входів "PTC" реле DGK-05PF виробництва компанії TENSE, Ви отримуєте можливість автоматичного зупинки двигуна в разі досягнення температури його корпусу критичних значень. Поки опір датчика в межах 1000-1400R реле є в робочому стані. Якщо опір стає більш ніж 1600R, то реле розмикає контакти 2-3, замикає контакти 1-2 й індикатор "Out" вимикається і вмикається індикатор "PTC".

Схема під'єднання реле напруги:
