Реле контролю напруги 3-х фазні мікропроцесорне з таймером

Посилання на таблицю підбору реле напруги

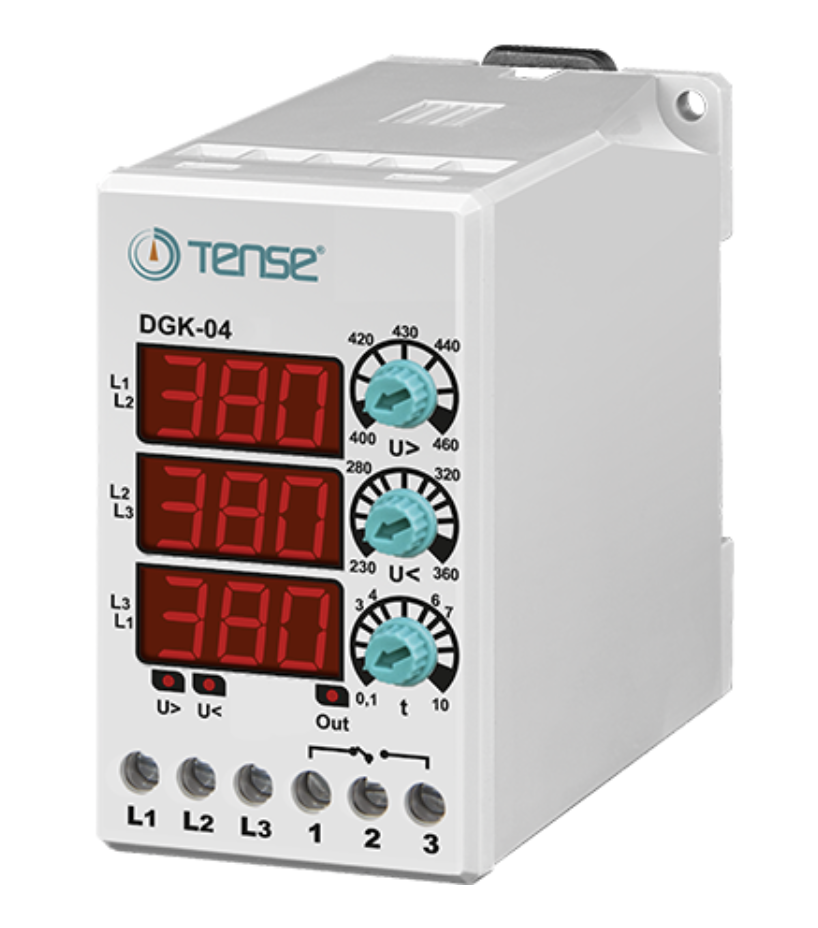

Реле контролю напруги електронний мікропроцесорний для захисту трифазних електродвигунів з контролем рівнів міжфазних напруг і можливістю вибору максимального і мінімального значення діапазону напруги з затримкою часу повернення в робочий стан. DGK-04, TENSE

Три дисплея для індикації міжфазної напруги і вибраних значень установок. Без підключення нейтрального проводу.

Алгоритм роботи реле напруги наступний:

Під'єднайте реле напруги до мережі у відповідності зі схемою підключення, яку Ви можете знайти нижче.

Встановіть верхню межу допустимого діапазону напруги (від 400 до 460 вольт міжфазної напруги) з допомогою верхнього кругового перемикача "U>"- як тільки Ви почнете повертати регулятор вибране значення буде відображатися на дисплеї ліворуч.

Установите нижнюю границу допустимого диапазона напряжения (от 230 до 360 вольт межфазного напряжения) с помощью среднего кругового переключателя "U<"- как только Вы начнете поворачивать регулятор выбранное значение будет отображаться на дисплее слева.

Установите временной диапазон для значения времени задержки (от 0,1 до 10 секунд) с помощью нижнего кругового переключателя "t"- как только Вы начнете поворачивать регулятор выбранное значение будет отображаться на дисплее слева.

4 секунды спустя на дисплеи опять будет выводиться текущее значение напряжений.

В наступний раз при підключенні напруги живлення на протязі 2 секунд на дисплеях будуть відображатися значення, задані за допомогою регуляторів "U>" і "t", після чого будуть виводитися поточні значення напруг.

Если все межфазные напряжение в сети находятся в допустимых пределах, установленных с помощью регулятора "U>" и "U<", то реле напряжения будет находится в рабочем состоянии - индикатор "Out" подсвечен, контакты 2-3 замкнуты. Если хотя бы одно из межфазных напряжений уходит за верхний предел диапазона, то по истечении 2 секунд индикатор  "Out" гаснет, контакты 2-3 размыкаются, а контакты 1-2 замыкаются и индикатор "U>" подсвечиваются. Все время, пока межфазное напряжение будет вне установленного диапазона соответствующий дисплей будет мигать.

Если хотя бы одно из межфазных напряжений уходит за нижний предел диапазона, то по после отсчета времени "t" индикатор  "Out" гаснет, контакты 2-3 размыкаются, а контакты 1-2 замыкаются и индикатор "U<" подсвечиваются. Все время, пока межфазное напряжение будет вне установленного диапазона соответствующий дисплей будет мигать.

Как только напряжение в сети вернется в заданный диапазон (более чем на 5 вольт) начинается отсчет времени установленный с помощью переключателя "t". После этого реле возвращается в рабочее состояние.

Схема подключения реле напряжения:
