Реле контролю фаз пристрій захисту 3-х фазного електродвигуна мікропроцесорні, без нейтралі

Посилання на таблицю підбору реле контролю фаз

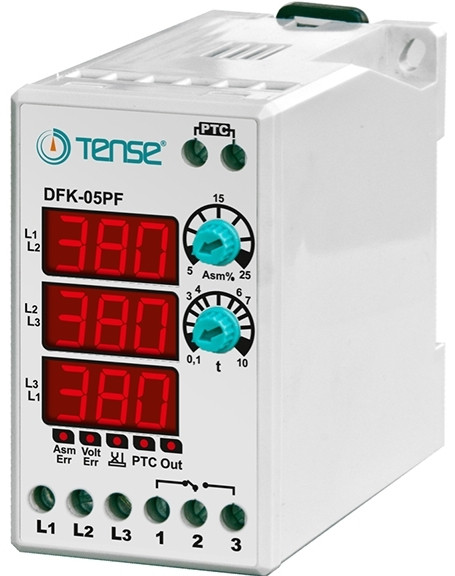

Електронний мікропроцесорний реле контролю напруги фаз з 3 дисплеями для відображення фазної напруги для захисту електродвигуна від зникнення, помилок послідовності, злипання і перекосу фаз, DFK-05PF, TENSE.

З встановленням граничного значення асиметрії та фіксованими діапазоном мінімального і максимального напруги (105 вольт - 270 вольт фазного або 180 вольт - 460 вольт міжфазної), без нейтрального проводу. Додатковий контроль температурного режиму роботи з захистом від перегріву. Монтаж на дін-рейку або монтажну панель.

Алгоритм роботи реле контролю фаз DFK-05PF.

Підключіть реле згідно схеми підключення наведеної нижче і подайте робоча напруга на пристрій.

За допомогою верхнього кругового регулятора ("Asm%") встановлюєте необхідний Вам допустимий діапазон асиметрії фаз - від 5 до 25%. При повороті регулятора значення асиметрії буде виводитися на дисплей зліва від регулятора.

З допомогою нижнього кругового регулятора ("t") встановіть необхідний Вам інтервал часу - 0,1 - 10 секунд. Це значення буде виводиться на дисплей зліва

По закінченню 4-х секунд на дисплеї будуть виведені поточні значення фазних напруг.

Якщо вимкнути і знову підключити напругу до реле контролю фаз, то протягом перших двох секунд на дисплеї буде виведено встановлені значення асиметрії і часу затримки.

Якщо фазна напруга знаходиться в діапазоні 180В - 460В і асиметрія не перевищує задане значення, то реле знаходиться в робочому стані - контакти 2-3 замкнуті, індикатор "Out" підсвічений, індикатори "Asm err" і "Volt err" не підсвічені.

Якщо яке-небудь з фазних напруг виходить за діапазон (180В - 460В міжфазного / 105В - 270В лінійного) світиться індикатор "Volt err" і через 2 секунди реле розмикає контакти 2-3, замикає контакти 1-2 і індикатор "Out" вимикається. Після повернення напруги в діапазон, реле контролю фаз відраховує заданий часовий інтервал, встановлений з допомогою регулятора "t" і переключається в робочий стан.

Если   разница между любыми фазными напряжениями превысит значение, установленное с помощью регулятора "Asm%", то реле подсвечивает индикатор "Asm err" и начинает отсчет времени задержки, установленный с помощью "t", после чего размыкает контакты 2-3, замыкает контакты 1-2 и выключает индикатор "Out". Если асимметрия со временем уменьшается ниже заданного предела, то реле выключает индикатор "Asm err", отсчитывает время "t" и возвращает реле в рабочее состояние.

Расчет % асимметрии необходимо проводить по формуле - (МаксНапрФазаФаза - МинНапрФазаФаза) х 100/380

Якщо реле контролю фаз DFK-05F виявляє помилку в порядку чергування фаз ( послідовності фаз) то воно вимикає індикатор "Out", розмикає контакти 2-3, замикає контакти 1-2 і включає індикатор . Якщо послідовність відновлюється то реле контролю фаз переходить в робочий стан.

Кроме этого в данном реле контроля фаз реализована функция контроля за температурой нагрева электродвигателя. Повышение температуры корпуса или обмоток может привести к заклиниванию и поломке электродвигателя. Современные двигатели снабжаются температурным датчиком PTC (резистивный), сопротивление которого меняется в зависимости от его температуры. При подключении такого датчика ко входам "PTC" реле DFK-05PF производства компании TENSE, Вы получаете возможность автоматического останова двигателя при достижении температуры его корпуса критических значений. Поки опір датчика в межах 1000-1400R реле знаходиться в робочому стані. Якщо опір стає більш 1600R , то реле розмикає контакти 2-3, замикає контакти 1-2 і індикатор "Out" вимикається і включається індикатор "PTC".

Схема підключення реле контролю фаз DFK-05PF
