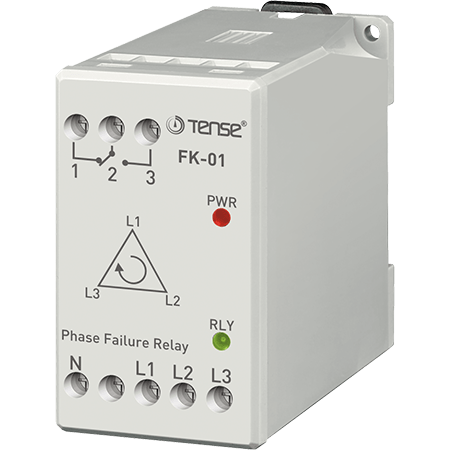

Реле контролю фаз пристрій захисту 3-х фазного електродвигуна TENSE
442 ₴
- Немає в наявності
- Код: FK-01
- +380 (44) 500-28-16
- +380 (44) 500-28-17
- +380 (67) 218-22-70
- +380 (67) 218-24-23
посилання на таблицю підбору реле контролю фаз
Реле контролю фаз для захисту 3-ф електродвигуна - контроль наявності та асиметрії фаз (фіксована настройка 30%), FK-01, TENSE
Алгоритм роботи цього реле контролю фаз дуже простий. При підключенні приладу до мережі та асиметрії напруги в межах допуску, наявності самої напруги, реле знаходиться в робочому стані - контакти 2-3 замкнуті, індикатор PWR і RLY підсвічені. При виході напруги за допустимі межі, реле розмикає контакти 2-3 і замикає контакти 1-2. індикатор RLY вимикається. При поверненні напруги в робочий діапазон, реле перемикається в робочий стан.

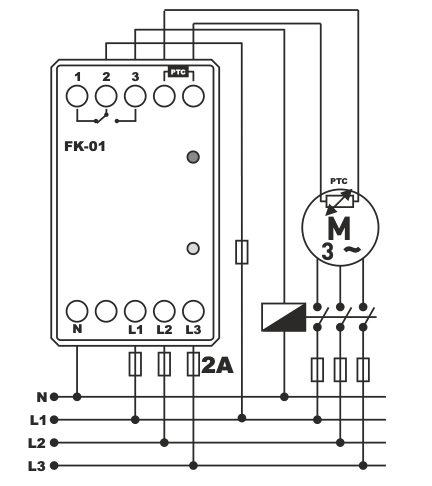

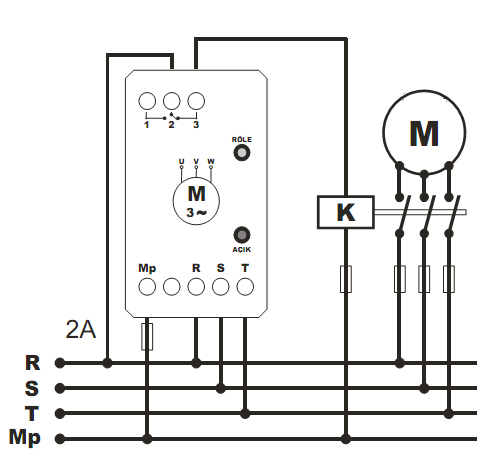

Схема підключення реле контролю фаз:
Технічні характеристики:
Робоча напруга (Un) ..: 3 x 380 В змінного струму і нейтраль.
Робоча частота ....: 50/60 Гц.
Робоча потужність ...........: <4 ВА
Робоча температура: -20 ° C ..... + 55 ° C
Допуск ......................: ~ 30%
Дисплей ..........................: світлодіодний індикатор
Тип підключення .........: клемне з'єднання
Вага ...........................: 110гр.
Контакт .........................: 5A / 250 В змінного струму (резистивная навантаження)
Монтаж .......................: Вертикальний монтаж в панелі або зібраний на DIN-рейці
Робоча висота .........: <2000 метрів
Діаметр кабелю ............: 2,5 мм2
| Основні | |
|---|---|
| Кількість розмикальних контактів | 1 шт. |
| Максимальна робоча температура | 55 град. |
| Кількість замикаючих контактів | 1 шт. |
| Ступінь захисту IP | 40 |
| Контроль пропадання фази | Так |
| Тип монтажу | На DIN рейку |
| Похибка вимірювання | 1 % |
| Виробник | Tense |
| Маса | 100 г |
| Дисплей | Ні |
| Країна виробник | Туреччина |
| Контроль послідовності фаз | Ні |
| Матеріал корпусу | Пластик |
| Час спрацьовування | 1 сек |
| Термін служби | 10 років |
| Індикація | Світлова |
| Мінімальна робоча температура | -20 град. |
| Перетин проводів, що підключаються | 2.5 кв.мм |
| Габаритні розміри | |
| Довжина | 85 мм |
| Висота | 75 мм |
| Ширина | 44 мм |
| Технічні характеристики | |
| Максимальний струм | 15 А |
| Номінальний струм | 5 А |
| Кількість фаз | 3 |
| Максимальна потужність | 3 Вт |
| Номінальна робоча напруга змінного струму | 380 В |
| Максимальна напруга спрацьовування | 475 В |
| Мінімальна напруга спрацьовування | 200 В |
| Користувальницькі характеристики | |
| Монтаж | DIN+гвинти |
| Контроль асиметрії фаз | 30% |
| Вхід для датчика РТС | - |
