Реле контролю фаз пристрій захисту 3-х фазного електромотора

Посилання на таблицю підбору реле контролю фаз

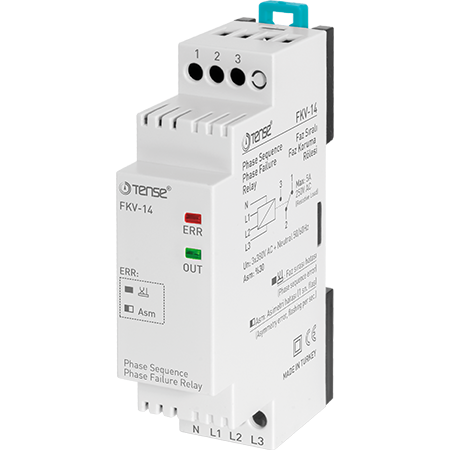

Реле контролю фаз з контролем наявності фаз, пропадання фази, злипання фаз, асиметрії фаз (фіксовано 30%), порядку чергування фаз, з контролем температури обмоток, з нейтраллю, з кріпленням на дін рейку FKV-14, TENSE

Алгоритм роботи реле контролю фаз: при наявності всіх трьох фазних або лінійних напруг, підключених в правильній послідовності і температура обмоток в допустимих межах - реле знаходиться в робочому стані і контакти 15-18 замкнуті, світлодіод OUT підсвічується. Якщо напруга будь-якої з фаз змінюється більш ніж на 40% (або сумарне різноспрямована зміна перевищує цю межу) контакти 15-18 розмикаються контакти 15-16 замикаються і світлоіндикатор OUT вимикається. Теж відбувається якщо порушується порядок чергування фаз, додатково індикатор вимикається

Також реле реагує і на вихід температури електродвигуна за допустимі межі. При поверненні параметрів в задані межі, реле знову переходить в робочий стан.

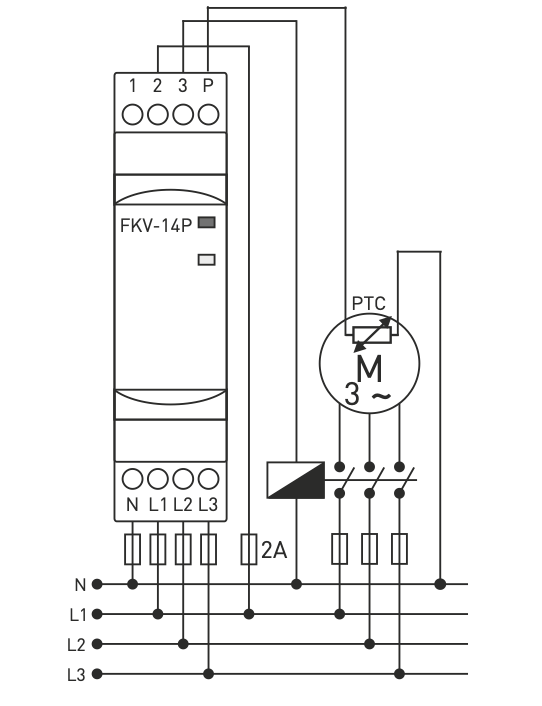

Схема підключення реле контролю фаз FKV-14

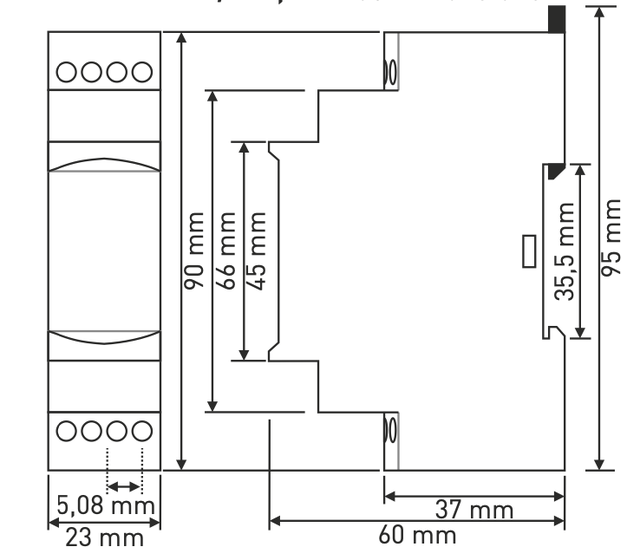

Технічні характеристики

• Робоча напруга (Un): 3 x 380 перем. струму
• Робоча частота 50/60 Гц.
• Робоча потужність: <6 ВА
• Робочий темп. : -20°С......+55°С
• Асиметрія фаз: ~%30
• Вага: Макс. 110гр.
• Контакт 5А/250В змінного струму (резистивне навантаження):
• Монтаж:  на DIN-рейку.
• Робоча висота <2000 м. :
• Діаметр кабелю: 1,5 мм²
