Термоконтроллер Кроковий з таймером ПІД PID контроль температури в залежності від часу

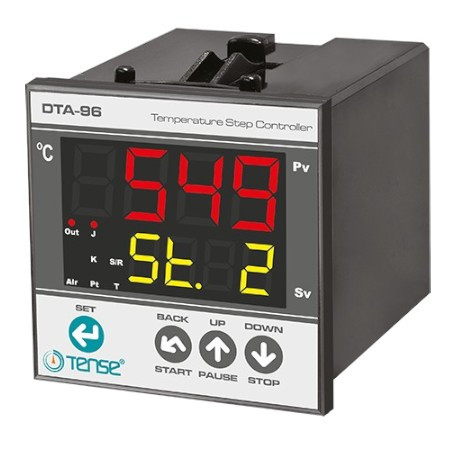

Температурний контролер (двоканальний терморегулятор) з таймером та профілем нагрівання - автоматично підбудовується ПІД (PID) регулятор, щитової або приладовий монтаж. Кроковий контролер температури. Розмір 96х96х90 мм. PC-96, TENSE.

Приклад тимчасового крокового регулювання температури на 3 і 7 кроків

Як видно з наведених графіків, на відміну від дешевих аналогів, терморегулятор ТЕНСЕ (TENSE) дозволяє встановлювати граничні точки температури і час, за який температура повинна досягти заданих значень. Це значно спрощує процес програмування. Крім цього, ПІД режим дозволяє підтримувати температуру системи максимально близько до заданим значенням.

Також важливою відмінністю від конкурентів є одночасна індикація поточної температури, заданої температури, кроку регулювання і часу. Дуже зручним є наявність на передній панелі клавіш управління START/STOP/PAUSE/SET - це забезпечує швидкий та ефективний контроль Ваших технологічних процесів.

Основні характеристики:

• Можна вибрати один з режимів роботи: Р, PI, PD, PID або просто ON-OFF
• Два релейних керуючих виходу «OUT» і «ALARM», опційно можна зробити вихід «OUT» на твердотільні реле
• Установка до 20 температурних рівнів / кроків нагріву
• Кожен крок програмується до 18 години роботи
• Можливість автоматичного підбору параметрів ПІД регулювання
• Широкий вибір датчиків температури для підключення до терморегулятора - T/C (J, K, T, S, R) або Pt100
• Автоматичне скорочення "Перерегулювання" у режимі ПІД
• Вбудована функція "Anti-windup" - компенсація інтегрального ефекту насичення
• Можливість вибору абсолютного, відносного або смугового значення для ALARM контакту
• Можливість установки верхнього і нижнього рівня для SET і ALARM
• На дисплеї контролера показується два значення температури - 4 знаки 7 сегментів встановлене значення температури і 4 знаки 7 сегментів поточне значення температури, яку вимірює регулятор, а також значення часових інтервалів і номер кроку
• Вбудована компенсація впливу температури холодного підключення датчиків типу T/C (cold-junction compensation) 0...50°C
• Лінійна компенсація для датчиків температури типу Pt100 приєднаних до терморегулятора до 10 Ом
• можливість завдання величини зміщення температури вимірювання для термоконтроллера -100...+100°C
• захист паролем параметрів температурного контролера
• температурний контролер має дуже високу точність установок і тимчасових інтервалів
• енергонезалежна пам'ять ( EEPROM memory ) для збереження значень установок
• легкість приєднання до контрольованого обладнання - всі з'єднання виконані з допомогою швидкознімних роз'ємів.
• опційно можливо живлення 24 в постійного або змінного струму
• висота установки - до 2000 м над рівнем моря

Не забудьте, будь ласка, замовити автоматичний вимикач для захисту ланцюгів живлення і керуючого / сигнального контакту.

Шкала вимірювань для PC-72 TENSE:

діапазон тип датчика

-100 .. 600 °C, J-типу T / C, (InPt = J)
-100 .. 1300 °C, K-типу T / C, (InPt = k)
-100 .. 400 °З, Т-типу T / C, (InPt = t)
0 .. 1750 °С, S-типу T / C, (INPT = S)
0 .. 1750 °С, R-Type T / C, (InPt = r)
-100 .. 600 °C, Pt100 (InPt = Pt)
-99,9 .. 600,0 °C, Pt100 (InPt=Pt.0)
